申请日2006.06.28
公开(公告)日2007.07.25
IPC分类号E03C1/12; E03B11/04
摘要
本实用新型公开了一种废水回收水箱，其包括回收水箱箱体及水箱盖，箱体侧壁上分别设有进水口及出水口，所述水箱盖上沿周边设有挡水板，水箱盖盖体上设有淋浴水流入网孔。所述箱体侧壁顶部设有外翻的边沿，所述水箱盖盖体与外翻边沿间设有密封垫圈;所述回收水箱箱体内侧设有过滤网，所述过滤网可设1-5层，过滤网的网眼，宜由外向内，逐层变大。本实用新型水箱盖上沿周边设有挡水板，水箱盖盖体上设有淋浴水流入网孔，将水箱置于淋浴喷头下方，使其不仅能回收洗脸池或/和厨房水池排出的废水，而且还能回收淋浴废水，可更充分地回收利用生活用水;其中的优选方案还可以对收集的废水进行初步净化处理，且清洗方便。
权利要求书
1、一种废水回收水箱，包括回收水箱箱体及水箱盖，箱体上分别设有进水 口及出水口，其特征在于，所述水箱盖上沿周边设有挡水板，水箱盖盖体上设 有淋浴水流入网孔。
2、根据权利要求1所述的废水回收水箱，其特征在于，所述箱体侧壁顶 部设有外翻的边沿，所述水箱盖盖体与外翻边沿间设有密封垫圈;所述回收水 箱箱体内侧设有过滤网。
3、根据权利要求2所述的废水回收水箱，其特征在于，所述过滤网为2-3 层，过滤网的网眼，由外向内，逐层变大。
4、根据权利要求2或3所述的废水回收水箱，其特征在于，所述网眼较粗 的过滤网与水箱盖连成一体。
5、根据权利要求2或3所述的废水回收水箱，其特征在于，所述网眼较粗 的过滤网与水箱盖分离设置。
6、根据权利要求2或3所述的废水回收水箱，其特征在于，所述网眼较细 的过滤网为活动框式沙网。
说明书
一种废水回收水箱
技术领域
本实用新型涉及一种水箱，具体为一种将卫浴间或厨房用水收集起来循环 使用的废水回收水箱。
背景技术
现有的废水回收水箱大多直接将其进水口与洗脸池或厨房水池排水口连通， 回收水箱出水口与马桶水箱进水口连通，但淋浴废水无法回收，因此，还是不 能充分节水。
实用新型内容
本实用新型的目的在于提供一种能将生活中大部分废水回收利用的废水回 收水箱。

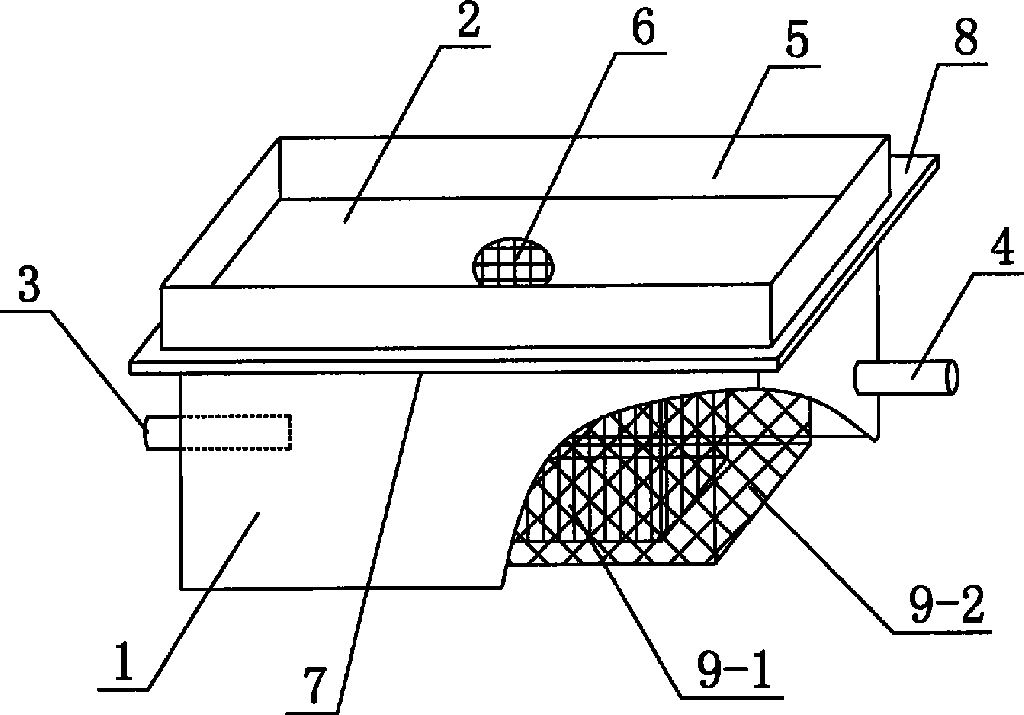

本实用新型的目的是通过以下技术方案实现的：其包括回收水箱箱体及水 箱盖，箱体上分别设有进水口及出水口，所述水箱盖周边设有挡水板，水箱盖 盖体上设有淋浴水流入网孔。所述箱体形状不限。
以下为优选方案：所述箱体侧壁顶部设有外翻的边沿，所述水箱盖盖体与 外翻边沿间设有密封垫圈;所述回收水箱箱体内侧设有过滤网，所述过滤网可 设1-5层(优选2-3层)，过滤网的网眼，宜由外向内，逐层变大。
所述网眼较粗的过滤网可与水箱盖连成一体，也可分离设置，以便清洗。
所述网眼较细的过滤网可为活动框式沙网。
所述回收水箱箱体可采用玻璃钢、不锈钢或尼龙等工程塑料制造。
本实用新型水箱盖上沿周边设有挡水板，水箱盖盖体上设有淋浴水流入网 孔，将水箱置于淋浴喷头下方，使其不仅能回收洗脸池或/和厨房水池排出的废 水，而且还能回收淋浴废水，可更充分地回收利用生活用水;其中的优选方案 还可以对收集的废水进行初步净化处理，且清洗方便。
