申请日2006.04.18
公开(公告)日2006.09.20
IPC分类号B65F3/14; B65F3/00
摘要
本发明涉及垃圾压缩车污水循环装置，用于垃圾车厢防污水溢流的环保装置。它公开了污水箱有水位监控装置，有与污水箱相连通的污水抽吸装置，污水抽吸装置的输送管道的末段贯通于车箱顶部，水位监控装置通过线路与抽吸装置的动力线路相连。本发明能解决垃圾运输途中渗漏出的污水，反复湿润垃圾，防止“跑冒”，达到环保要求。
权利要求书
1、垃圾压缩车污水循环装置，它包括了垃圾车箱体，填装器，污水箱，其 特征是污水箱有水位监控装置，有与污水箱相连通的污水抽吸装置，污水抽吸 装置的输送管道的末段贯通于车箱顶部，水位监控装置通过线路与污水抽吸装 置的动力线路相连。
2、根据权利要求1所述的垃圾压缩车污水循环装置，其特征是水位监控装 置是电极式水位监控器，或者是浮球式水位监控器。
3、根据权利要求1所述的垃圾压缩车污水循环装置，其特征是污水抽吸装 置是抽吸流量大于垃圾渗漏污水量的型号为SAP1.2-5流量为1.2-1.5m3/h的水 泵，或者是真空泵。
4、根据权利要求1或3所述的垃圾压缩车污水循环装置，其特征是水泵是 离心泵，或者是往复泵。
5、根据权利要求1所述的垃圾压缩车污水循环装置，其特征是输送管道的 末段延伸到车箱的前部，末段上有多个出水口，出水口有喷淋头。
6、根据权利要求1所述的垃圾压缩车污水循环装置，其特征是动力线路是 蓄电池的正极经过保险丝FS后，与继电器KA的常闭接点，型号为SW-20的 开关K的接点K1，及型号为61F-GPN-BC的液位控制器4.1接点4.1.9相连接; 液位控制器4.1接点4.1.11与开关K接点K2相连接;液位控制器4.1接点4.1.10 与继电器KA的电源输入点，开关K接点K3相连接;液位控制器4.1的接点4.1.4 和4.1.3，继电器KA电源输出点，离心泵5的负极和电源负极相连接;离心泵 5的正极与继电器KA的常开接点相连接;液位控制器4.1的接点4.1.6与低位 端电极棒4.2的接点4.2.1相连接，高位端电极棒4.3的接点4.3.1与液位控制器 4.1的接点4.1.5相连接。
说明书
垃圾压缩车污水循环装置
技术领域
本发明涉及一种垃圾运输装置，具体地说是用于垃圾车箱防污水溢流的环 保装置。
背景技术
现今生活垃圾一般含污水量较高，在垃圾运输过程中会产生大量污水，即 使通过加大垃圾车污水箱容积仍未能解决问题，特别是在雨季时垃圾含水过多， 导致垃圾压缩车在运输垃圾过程中会出现“跑冒”对环境造成二次污染，为此 有人开发了ZL02250686.1“一种防渗漏后装压缩式垃圾车”，该专利在垃圾站收 集压缩垃圾，并一边排放污水，目的是减少垃圾车在运输过程中的二次污染， 但压缩垃圾和排放污水并不能令垃圾完全失去水分，还是有一定机会造成污水 外漏，造成二次污染。
发明目的
本发明的目的在于提供垃圾压缩车污水循环装置，它能解决垃圾运输途中 渗漏出的污水，反复湿润垃圾，防止“跑冒”，达到环保要求。

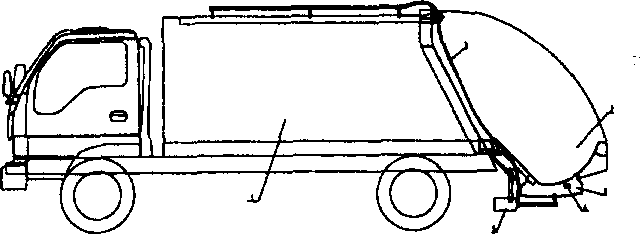

本发明的技术解决方案是在垃圾车箱体，填装器，污水箱的基础上，本发 明特别是污水箱有水位监控装置，有与污水箱相连通的污水抽吸装置，污水抽 吸装置的输送管道的末段贯通于车箱顶部，水位监控装置通过线路与污水抽吸 装置的动力线路相连。
以上本发明所述的水位监控装置是电极式水位监控器，或者是浮球式水位 监控器。
本发明所述的污水抽吸装置是抽吸流量大于垃圾渗漏污水量的型号为 SAP1.2-5流量为1.2-1.5m3/h水泵，或者是真空泵。
以上本发明所述的水泵是离心泵，或者是往复泵。
以上本发明的输送管道的末段延伸到车箱的前部，末段上有多个出水口， 出水口有喷淋头。
本发明所述的动力线路是蓄电池的正极经过保险丝FS后，与继电器KA的 常闭接点，型号为SW-20的开关K的接点K1，及型号为61F-GPN-BC的液位 控制器4.1接点4.1.9相连接;液位控制器4.1接点4.1.11与开关K接点K2相连 接;液位控制器4.1接点4.1.10与继电器KA的电源输入点，开关K接点K3相 连接;液位控制器4.1的接点4.1.4和4.1.3，继电器KA电源输出点，离心泵5 的负极和电源负极相连接;离心泵5的正极与继电器KA的常开接点相连接; 液位控制器4.1的接点4.1.6与低位端电极棒4.2的接点4.2.1相连接，高位端电 极棒4.3的接点4.3.1与液位控制器4.1的接点4.1.5相连接。
本发明的工作原理是在垃圾车箱体填装垃圾并压缩垃圾后，垃圾中的污水 流至污水箱，在积存一定量的污水触及水位监控装置时，水位监控装置控制开 启离心泵，离心泵将污水箱中的污水抽出，并送进输送管道，污水通过输送管 道从垃圾车箱的顶部重新淋向车箱内的压缩垃圾，使得污水在运输过程中，缓 慢渗回污水箱，进而不断循环以上步骤。
本发明的优点是它能解决垃圾运输途中渗漏出的污水，反复湿润垃圾，防 止“跑冒”，达到环保要求。
