申请日2006.04.24
公开(公告)日2007.10.31
IPC分类号C02F3/28; C02F1/52
摘要
本发明公开了一种整体式污水处理池，属建筑环保领域。该池体采用一体四厢四级污水沉淀处理结构，使污水在池体内形成正弦波形流动，强化了污水处理效果，避免了池内各流水通道的堵塞。该处理池密封性好，无渗漏，彻底解决了城市地下水污染，并达到了城市生活污水排放标准，保护了环境。
权利要求书
1、一种整体式污水处理池，其特征在于该池体内设制有(1)(2) (3)三个隔舱板，并分成(4)(5)(6)(7)四个沉淀处理池。
2、根据权利要求1所述的整体式污水处理池，其特征在于池体 上部设制有一个清掏口(11)。
3、根据权利要求1、2所述的整体式污水处理池，其特征在于隔 舱板流水通道在池体内位置为正弦波形。
说明书
整体式污水处理池
技术领域：
本发明公开了一种利用玻璃钢树脂或其它材料制作的整体式污 水处理池，属建筑环保领域。
背景技术：
目前，民用建筑及城市住宅区生活污水初级处理所采用的污水处 理池大至有两种，一种是砖混结构，另一种为近年启用的合成式污水 处理池。砖混结构需定时清掏，且不具备水处理效果，容易渗漏，造 成城市地下水污染。合成式污水处理池强度和钢度较差，运输安装中 易出现挤裂现象。原本人设制的200320113389实用新型污水处理池 虽设有三级沉淀污水处理装置，对有机物有一定降解作用，但由于池 内水流方向基本是水平流动，对有机物的降解较差，污水处理效果不 佳，因此市场亟需一种既环保且水处理效果又好的整体式污水处理 池。
发明内容：
本发明的目的是设制一种对有机物起较强降解作用、水处理效果 良好的环保型和强度较高、实用安全的整体式污水处理池。

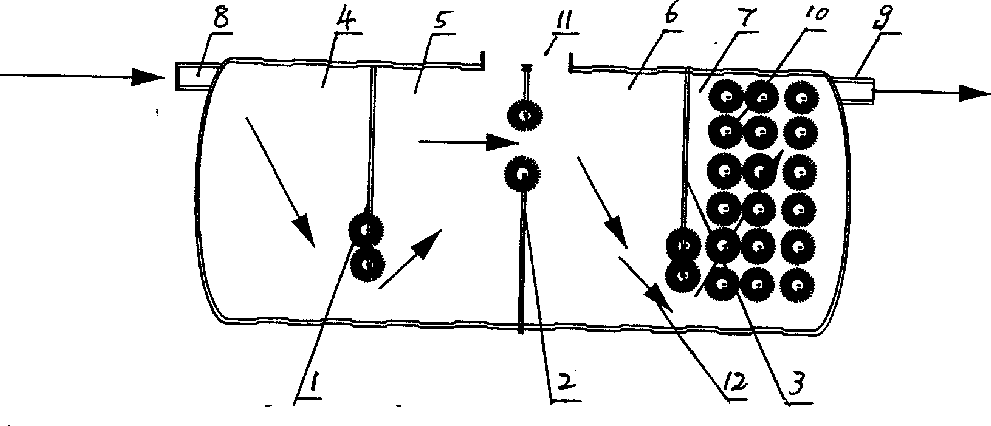

该污水处理池主要技术方案是设置了四级污水处理系统。池体内 部采用一体四箱结构，形成第一、二沉淀池、第三、四处理池。四个 处理池由设在池体内的三个隔舱板(1、2、3)分开，隔舱板(1)下 端留有流水通道，隔舱板(2)上端留有流水通道，隔舱板(3)下端 留有流水通道，污水从处理池进水口(8)流入池体后，在池内形成 正弦波流水方向，改变原来水平流动方向，在流水通道处和池体(7) 内安装的维束尼仑塑料处理装置对流经的污水进行了有效的处理后， 经出水口(9)流出。该池体在改变原有水流方向的基础上，同时还 对新增加的第四个处理池采用了整排式维束尼仑处理填料，强化了水 处理效果，在清掏口(11)的设计上，在池体上部中间只设一个清掏 口，可同时对沉淀池(4、5、6)进行清掏。
经过重新设计的该发明达到了以下效果：
一、整体结构密封性好，无渗漏，彻底解决了砖混式污水处理池 污染地下水的问题。
二、改变了原污水处理池污水水平式流动方向为正弦波形流动方 向，强化了污水处理效果，同时避免了污水通道的堵塞。
三、在增加第四个污水处理池中，采用整排式污水处理装置，进 一步强化了污水处理效果，达到了城市生活污水排放标准。
四、减少了清掏口的数量，降低了生产成本和施工成本。
