申请日2006.04.28
公开(公告)日2007.06.06
IPC分类号C02F1/40
摘要
本实用新型公开了一种油田洗井废水处理系统，该系统包括旋浮油水分离器及依次设于该旋浮油水分离器下游的过滤器、洗井泵，旋浮油水分离器与过滤器之间及过滤器与洗井泵之间均通过管道相连接。由于本实用新型油田洗井废水处理系统包括旋浮油水分离器及依次设于该旋浮油水分离器下游的过滤器、洗井泵，因此只需将洗井废水经油水分离器、过滤器依次处理，即得到符合水质要求的洗井水，将洗井水经洗井泵注入井中，如此多次循环洗井，利用该系统操作时，操作流程短、设备简单重量轻、操作方便、便于撬装化搬运，投资少，适应性广泛。
权利要求书
1、一种油田洗井废水处理系统，其特征在于，该系统包括旋浮油水分 离器及依次设于该旋浮油水分离器下游的过滤器、洗井泵，旋浮油 水分离器与过滤器之间及过滤器与洗井泵之间均通过管道相连接。
2、如权利要求1所述的油田洗井废水处理系统，其特征在于，所述过 滤器为自动反冲洗精密过滤器。
3、如权利要求2所述的油田洗井废水处理系统，其特征在于，所述过 滤器与洗井泵之间设有缓冲水罐。
4、如权利要求3所述的油田洗井废水处理系统，其特征在于，所述系 统还包括溶气泵，该溶气泵的进水口连接所述缓冲水罐，出水口设 于所述油水分离器上。
说明书
油田洗井废水处理系统
技术领域
本实用新型涉及一种油田洗井废水处理系统。
背景技术
油田采油过程中，要进行注水，注水井经过一段时间的注水后 机械杂质等在井筒和炮眼附近聚集，可能造成地层吸水能力下降或 注水压力升高，还可能造成注水井不能进行正常的投捞测试，严重 的需要上水井调整作业。因此，对注水井进行洗井是保持地层吸水 能力有效而经济的办法，是提高注水效果、减少油层污染的重要措 施之一;在洗井过程中产生大量洗井污水，目前油田洗井水处理通 常采用的方法有四种：一是注入水反洗井，反出污水就地排放，根 据目前油田注水水质和生产管理的要求，水井半年洗井一次，平均 洗井水量150m3/井次左右，油水资源浪费大，是油田主要的污水污 染源;二是建设单独的洗井液体回收管线，这种处理方法的缺点是 基建投资高，利用率极低，洗井水量大，造成注水水压力波动;三 是采取注水井洗井水罐车拉运，集中处理的方式，缺点是车辆费用 高，要求道路、井场条件高;四是采用活动设备就地处理，就地循 环洗井，不排放污水，设备机动灵活，洗井效率较高。国内先后有 多家单位在洗井反出液处理及循环利用工艺并将其设备化方面作了 大量深入细致的研究开发工作，特别是90年代以来，出现了多家产 品在油田进行现场实验的情况，但在可操作性上暴露了以下问题： 1、抗污染物冲击能力弱，适应的水质条件范围小，一般当含油在 10000mgL-1以上时，处理效果不理想;2、工艺流程多，复杂，致使洗井装 置撬装化困难，不便于搬运，工作重量大，最高达35吨;3、常规滤料形 式的过滤器不适应这种极端污水的处理，过滤器滤料再生工作量增大， 且此种过滤器体积大，不便于搬运。
实用新型内容
本实用新型的目的在于提供一种流程短、设备简单重量轻、操 作方便、便于撬装化搬运，投资少，适应性广泛的油田洗井废水处 理系统。
一种油田洗井废水处理系统，该系统包括旋浮油水分离器及依次设 于该旋浮油水分离器下游的过滤器、洗井泵，旋浮油水分离器与过滤器 之间及过滤器与洗井泵之间均通过管道相连接。
进一步，所述过滤器为自动反冲洗精密过滤器。
进一步，所述过滤器与洗井泵之间设有缓冲水罐。

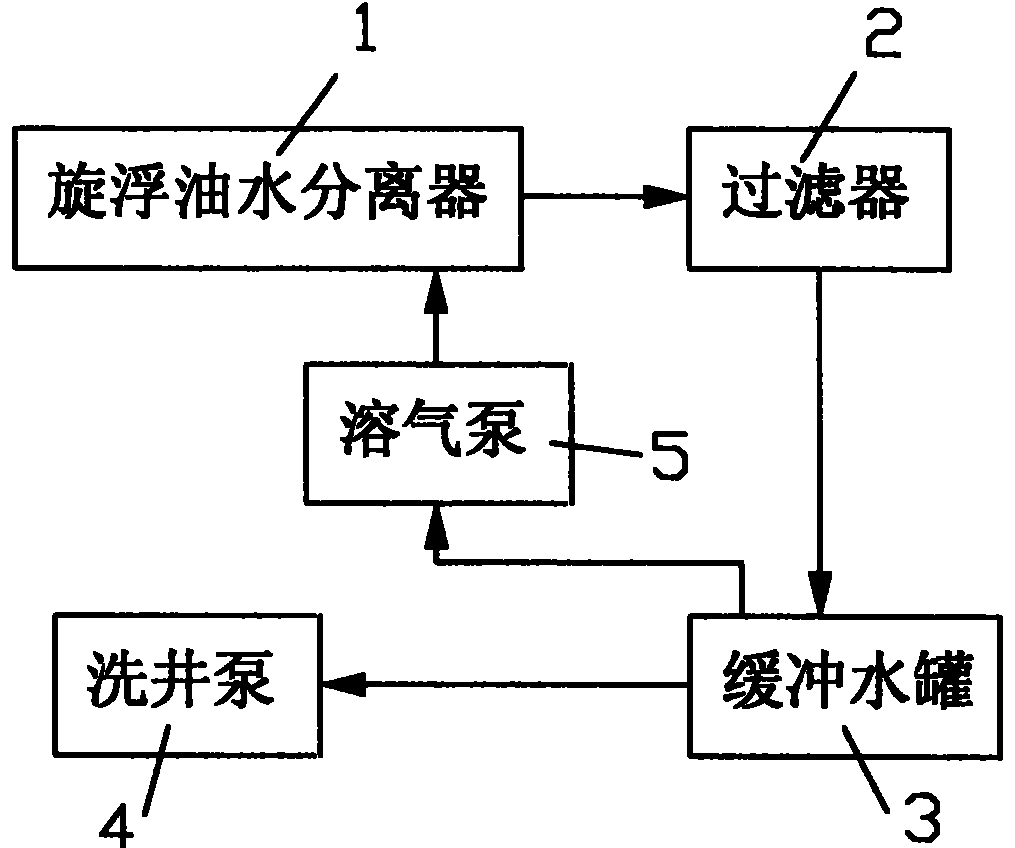

进一步，所述系统还包括溶气泵，该溶气泵的进水口连接所述缓冲 水罐，出水口设于所述油水分离器上。
由于本实用新型油田洗井废水处理系统包括旋浮油水分离器及依次 设于该旋浮油水分离器下游的过滤器、洗井泵，因此只需将洗井废水经 油水分离器、过滤器依次处理，即得到符合水质要求的洗井水，将洗井 水经洗井泵注入井中，如此多次循环洗井，利用该系统操作时，操作流 程短、设备简单重量轻、操作方便、便于撬装化搬运，投资少，适应性 广泛，并且由于过滤器为自动反冲洗精密过滤器，过虑与反冲洗同时进 行，可处理的水质范围大，当水中含油100mgL-1-30000mgL-1，含悬浮固 体50mgL-1-2500mgL-1时均可净化;另外，采用溶气泵后，进一步保证 洗井废水中的油水充分分离。采用本系统后，可使洗井水循环利用，更 加环保经济。
