申请日2006.05.10
公开(公告)日2007.06.06
IPC分类号C02F1/50; C02F1/78; C02F1/32; C02F1/72
摘要
一种羟基自由基对污水消毒解毒净化装置，包括壳体、臭氧生成机、耐臭氧的无油空气压缩机、紫外灯组、污水池，其特征在于：所述的壳体的污水入口依次连通污水池、至少一个曝气单元、连通水泵、石英砂过滤、活性炭过滤，精密过滤、蓄水池、水泵、水管，水管连通硅橡胶喷头，硅橡胶喷头又通过耐臭氧的无油空气压缩机连通臭氧生成机、硅橡胶喷头喷向设置陶瓷网且设置紫外灯组的羟基自由基发生腔室，羟基自由基发生腔室设有净水出口;在上述的曝气单元之间设置紫外灯组，曝气单元并连通耐臭氧的无油空气压缩机，耐臭氧的无油空气压缩机连通臭氧生成机。它成本低廉，对污水杀菌、消毒、解毒、净化彻底，处理后的中水可以达饮用水标准。
权利要求书

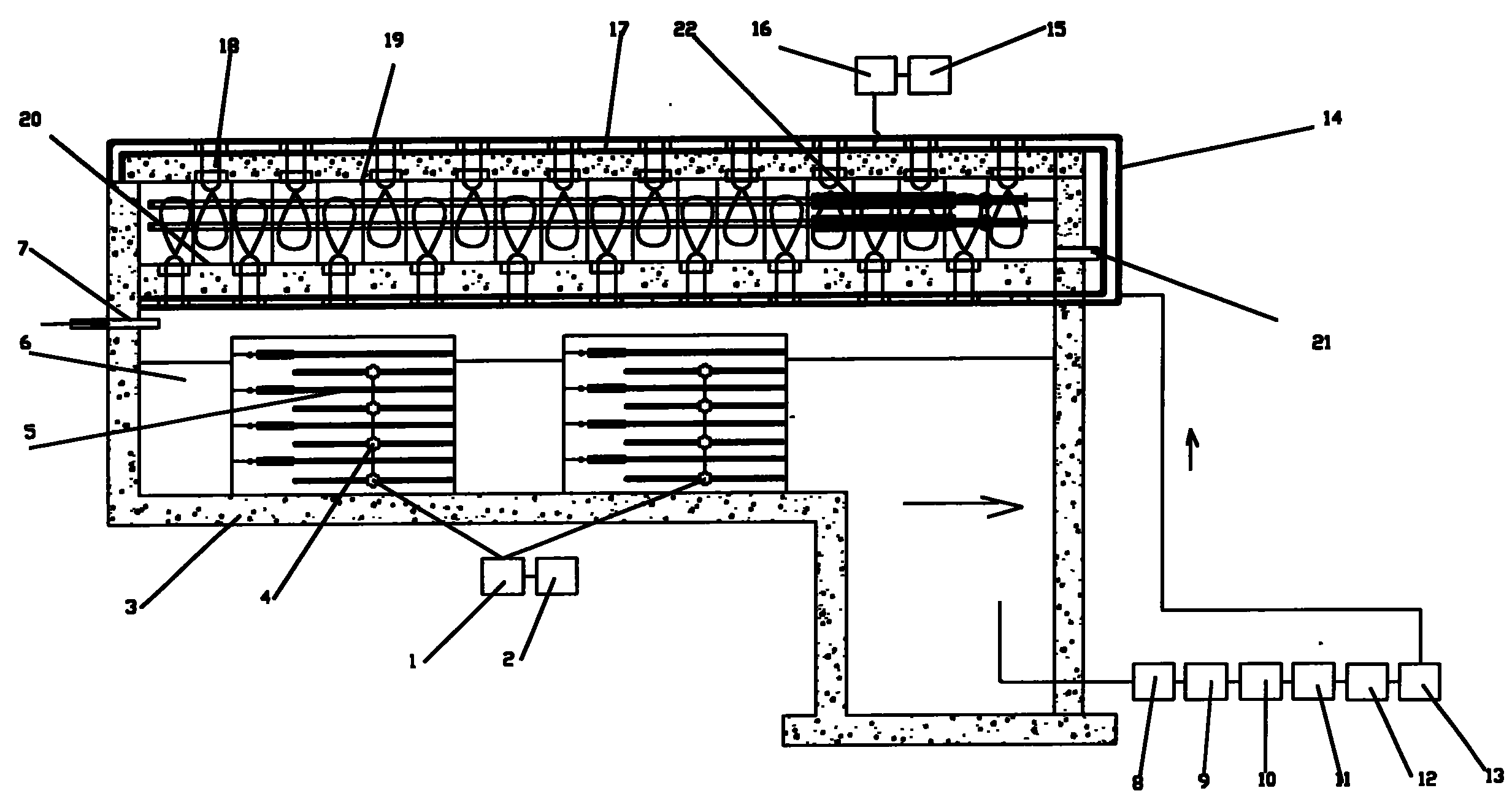

1、一种羟基自由基对污水消毒解毒净化装置，包括壳体(3)、臭氧 生成机(2)、耐臭氧的无油空气压缩机(1)、紫外灯组、污水池(6)，其 特征在于：所述的壳体(3)设有污水入口(7)，污水入口(7)依次连通 污水池(6)、至少一个曝气单元(4)、连通水泵(8)、石英砂过滤池(9)、 活性炭过滤(10)，精密过滤(11)、蓄水池(12)、水泵(13)、水管(14)， 水管(14)连通硅橡胶喷头(18)，硅橡胶喷头(18)又通过耐臭氧的无油 空气压缩机(16)连通臭氧生成机(15)、硅橡胶喷头(18)喷向设置陶瓷 网(19)且设置紫外灯组(22)的羟基自由基发生腔室，羟基自由基发生腔室 设有净水出口(21);在上述的每个曝气单元(4)的曝气单元之间设置紫外灯 组(5)，两个曝气单元(4)的曝气单元连通耐臭氧的无油空气压缩机(1)，耐 臭氧的无油空气压缩机(1)连通臭氧生成机(2)。
2、如权利要求1所述的羟基自由基对污水消毒解毒净化装置，其特 征在于：所述的硅橡胶喷头(18)与耐臭氧的无油空气压缩机(16)之间 通过臭氧管道(17)连通。
说明书
羟基自由基对污水消毒解毒净化装置
所属领域
本实用新型涉及一种消毒解毒净化装置，特别是用于羟基自由基对污 水消毒解毒净化装置。
背景技术
目前，对生活污水，工业污水净化主要有活性生物菌污泥方法，人工 培养白腐菌，红平球菌、硫酸盐还原菌、巴氏醋酸杆菌、诺卡氏菌、黄杆 菌、八叠菌、链球菌等，用曝气法将空气打入污水污泥中，将空气中氧气 溶在污水中，以供上述细菌的对氧的需求，上述细菌在污水中吞食有机物， 达到降低B0D/C0D之目的。细菌死亡之后生成污泥排出，达到污水净化之 目的。该方法全世界使用将1个世纪但存在如下缺点：1、生活污水和工业 污水混在一起，工业污水中有毒物质将杀死上述细菌使其失去作用。2、成 本高。3、不能分解污水中有害物质，因此处理后的中水不能回用，采用紫 外线和氯制剂处理污水也只能起到杀菌作用，但不能分解有毒物质。目前全 世界例如日本产的尼克尼泵和美国产的射流器将臭氧溶在水中的浓度只能 达到1.5mg/L左右，因此限制了臭氧使用范围，所以目前臭氧只能用在消 毒纯净水，矿泉水等领域，而用在消毒解毒净化污水这个领域并要代替生 物污泥法，其臭氧浓度需高达50-60mg/L，这是目前现有技术达不到的。
发明内容
本实用新型其目的在于：提供一种羟基自由基对污水消毒解毒净化装 置，它结构简单，成本低廉，它对污水杀菌、消毒、解毒、净化彻底，方 法科学合理，处理后的中水可以达饮用水标准。
本实用新型是这样实现的：一种羟基自由基对污水消毒解毒净化装 置，包括壳体、臭氧生成机、耐臭氧的无油空气压缩机、紫外灯组、污水 池，所述的壳体设有污水入口，污水入口依次连通污水池、至少一个曝气 单元、连通水泵、石英砂过滤池、活性炭过滤，精密过滤、蓄水池、水泵、 水管，水管连通硅橡胶喷头，硅橡胶喷头又通过耐臭氧的无油空气压缩机 连通臭氧生成机、硅橡胶喷头喷向设置陶瓷网且设置紫外灯组的羟基自由 基发生腔室，羟基自由基发生腔室设有净水出口;在上述的每个曝气单元的 曝气单元之间设置紫外灯组，两个曝气单元的曝气单元连通耐臭氧的无油 空气压缩机，耐臭氧的无油空气压缩机连通臭氧生成机。
所述的硅橡胶喷头与耐臭氧的无油空气压缩机之间通过臭氧管道连 通。
本实用新型采用羟基自由基对污水消毒解毒净化，臭氧、污水、紫外 线瞬间生成羟基自由基，能迅速杀灭污水中细菌、病毒、分解污水中各种 有害物质，以及氧化污水中有机物，脱色，除臭等。它科学地调节臭氧发 生量，臭氧发生量越多，产生的羟基自由基也越多，消毒解毒净化污水能 力也越强，而用在消毒解毒净化污水这个领域并要代替生物污泥法，本实 用新型可使其臭氧浓度需高达50-60mg/L，达到如此高的浓度才能完成污水 的消毒解毒净化。消毒解毒净化后的污水经水泵从污水池中泵出，经石英 砂、活性炭、精过滤和蓄水池，水泵泵入连接硅橡胶喷头的污水管喷出与 第二级臭氧生成机生成臭氧经无油空气压缩机泵出臭氧形成小雾在紫外灯 光照耀下瞬间生成羟基自由基网幕层流对污水进行第二级消毒解毒净化， 这样经过反复2-3次，污水即可达到饮用水标准，它成本低廉，对污水杀菌、 消毒、解毒、净化彻底，方法科学合理。
