申请日2006.05.12
公开(公告)日2006.10.25
IPC分类号C02F3/10
摘要

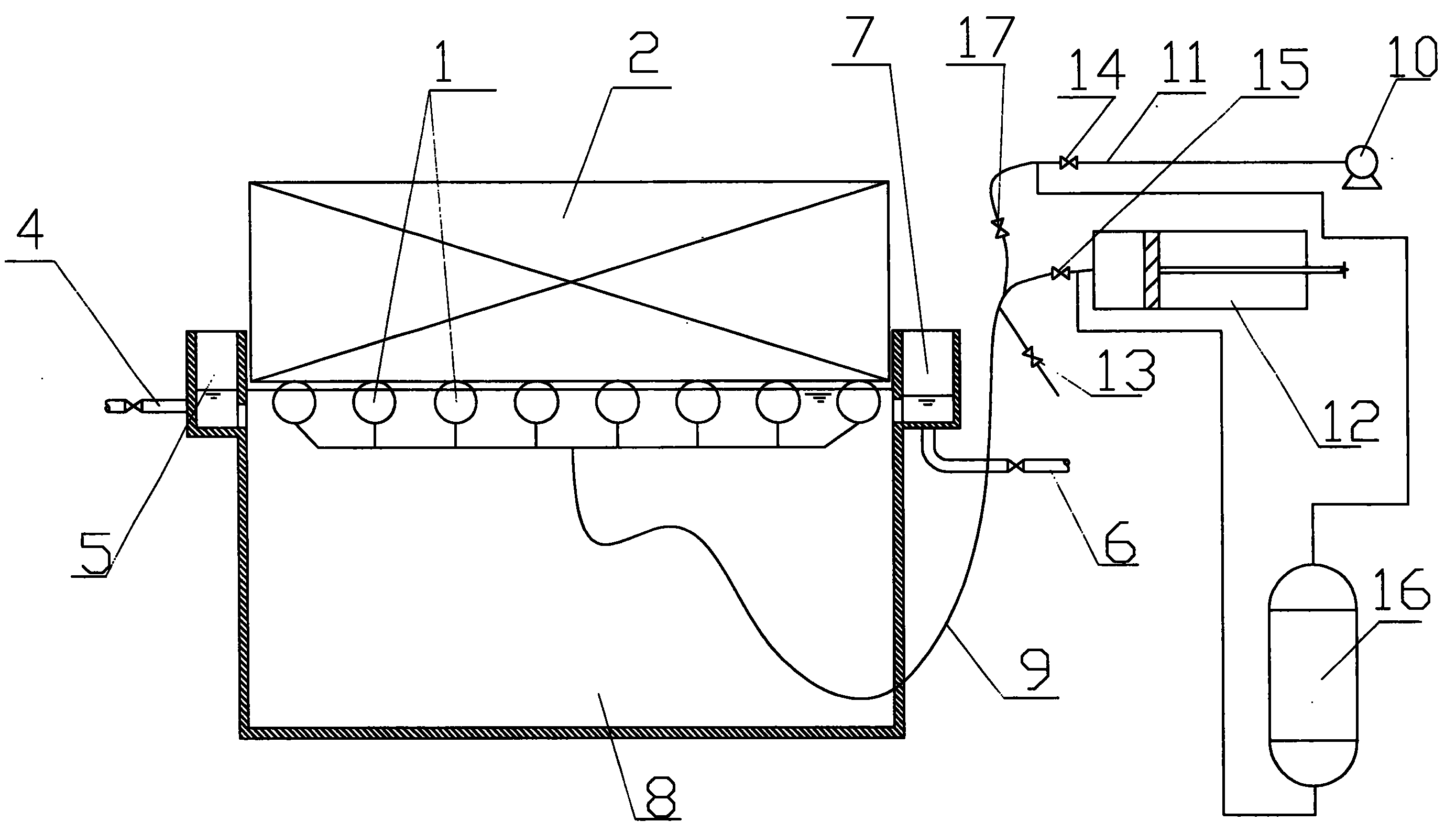

无曝气浮沉生物填料水处理设备，它涉及一种水处理设备。本发明的目的是为解决现有好氧生物水处理需要曝气设备，其设备投资和运行费用较高;无曝气设备但通过水面复氧、植物光合作用或植物根系输氧等方式供氧量低，存在所用设备占地面积大、处理负荷低、易受自然因素影响等问题。无曝气的生物滤池存在着容易堵塞，进水浓度受限制等问题。本发明气囊(1)设置在被处理水中，填料制成的填料架(2)固定在气囊(1)上，补气管(11)的一端与进气阀(14)的入口端相连接，排气阀(13)的入口端与水体外的气体连通软管(9)相连通。本发明具有进行好氧生物水处理无需曝气，能耗低，无需污泥回流，投资省，特别适于地表水体的水质净化的优点。
权利要求书
1、一种无曝气浮沉生物填料水处理设备，其特征在于它包含气囊(1)、填 料制成的填料架(2)、气体连通软管(9)、气泵(10)、补气管(11)、排气阀(13)和 进气阀(14)，气囊(1)设置在被处理水中，填料制成的填料架(2)固定在气囊(1) 上，气体连通软管(9)的一端与气囊(1)相连通，气体连通软管(9)的另一端与进 气阀(14)的出口端相连接，补气管(11)的一端与进气阀(14)的入口端相连接， 补气管(11)的另一端与气泵(10)的出口相连接，排气阀(13)的入口端与水体外 的气体连通软管(9)相连通。
2、根据权利要求1所述的无曝气浮沉生物填料水处理设备，其特征在于 填料制成的填料架(2)的高度为0.5～3.5m。
3、根据权利要求1所述的无曝气浮沉生物填料水处理设备，其特征在于 无曝气浮沉生物填料水处理设备增加了活塞筒(12)和阀门(15)，阀门(15)的出 口端与气体连通软管(9)相连通，阀门(15)的入口端与活塞筒(12)的出口端相连 通。
4、根据权利要求1或3所述的无曝气浮沉生物填料水处理设备，其特征 在于无曝气浮沉生物填料水处理设备又增加了气罐(16)和截止阀(17)，气罐(16) 的出口端与阀门(15)的入口端相连通，气罐(16)的进口端和进气阀(14)的出口 端相连通，气罐(16)的进口端和气体连通软管(9)之间连接有截止阀(17)。
5、根据权利要求1所述的无曝气浮沉生物填料水处理设备，其特征在于 制成填料架的填料为塑料或纤维。
6、根据权利要求1或5所述的无曝气浮沉生物填料水处理设备，其特征 在于填料的形状为蜂窝状、束状、筒状、列管状、波纹状、板状、网状、盾 状或圆环辐射状。
7、根据权利要求1所述的无曝气浮沉生物填料水处理设备，其特征在于 气囊(1)的材料为橡胶或塑料。
8、根据权利要求1或7所述的无曝气浮沉生物填料水处理设备，其特征 在于气囊(1)的形状为球形、长椭圆形、扁形或条形。
说明书
无曝气浮沉生物填料水处理设备
技术领域
本发明涉及一种水处理设备。
背景技术
好氧生物处理方法已广泛应用于生活污水、城市污水和有机性生产废水 的处理。污水的好氧生物处理方法包括三类：活性污泥法、生物膜法、自然 生物处理法，前两者应用较广泛。活性污泥法和部分生物膜法往往需要曝气， 这就增加了设备投资和运行费用。自然生物氧化法虽然一般无需曝气，但通 过水面复氧、植物光合作用或植物根系输氧等方式供氧量低，而且这类方法 存在占地面积大、处理负荷低、易受自然因素影响等缺点。无曝气的生物滤 池一般通过自然通风供氧，但存在着容易堵塞，进水浓度受限制等缺点。生 物转盘是一种无曝气的低能耗生物处理法，但需要在池壁上安装机械传动装 置，水深也受到限制。另一方面，我国地表水体的污染相当严重，对受污染 地表水进行有效净化的方法很少，种植水生植物、人工水草等方法均不太理 想，投加生物菌剂成本高，受水流影响大，效果难以持久。由于曝气受到限 制及水的流动性等因素，上述处理效率较高的好氧生物处理方法在地表水体 水质净化中难有用武之地。
发明内容
本发明的目的是为解决现有好氧生物水处理需要曝气设备，其设备投资 和运行费用较高;自然生物氧化法虽然无需曝气设备，但通过水面复氧、植 物光合作用或植物根系输氧等方式其供氧量低，而且这类方法存在占地面积 大、处理负荷低、易受自然因素影响;以及无曝气的生物滤池一般通过自然 通风供氧，但存在着容易堵塞，进水浓度受限制等问题。提供一种无需曝气 的浮沉生物填料水处理设备。本发明进行好氧生物水处理无需曝气，能耗低、 效果好、投资省，无需污泥回流，维护管理方便，而且特别适于地表水体的 水质净化。本发明包含气囊1、填料制成的填料架2、气体连通软管9、气泵 10、补气管11、排气阀13和进气阀14，气囊1设置在被处理水中，填料制 成的填料架2固定在气囊1上，气体连通软管9的一端与气囊1相连通，气 体连通软管9的另一端与水体外的进气阀14的出口端相连接，补气管11的 一端与进气阀14的入口端相连接，补气管11的另一端与气泵10的出口相连 接，排气阀13的入口端与气体连通软管9相连通。本发明的基本原理在于： 气囊和填料的关系犹如鱼鳔和鱼的身体的关系，通过气囊的充气、排气，填 料可以在水中上下浮沉。经培养后，填料上附着生长着生物膜。当填料沉入 水中时，水中的有机污染物被填料上的生物膜吸附;当填料浮出水面时，填 料表面生物膜上的固着水层从空气中吸收氧，向生物膜供氧并可将氧带入水 中，使水中的溶解氧含量增加。有了氧气来源后，填料上的生物膜就可以通 过生物化学作用降解水中的有机污染物，使水质得到净化。随着微生物的繁 殖，填料表面的生物膜逐渐增厚，在内部形成厌氧层并开始老化，老化的生 物膜在水流的剪切作用下脱落，脱落的生物膜通过沉淀池从水中分离。本发 明具有如下优点：反应池内无需曝气，污泥也无需回流，因此动力消耗很低， 运行成本大大降低;省去了大型的曝气设备和复杂的曝气管路，基建投资省; 不需要经常调节生物污泥量，不会产生污泥膨胀的麻烦;运行方式灵活，可 实现硝化反硝化功能;微生物浓度高，污泥产量低;系统抗冲击负荷能力强; 由于无污泥回流，可直接向二沉池中投加混凝剂除磷;污水有机物浓度适应 范围广;安装和维护管理方便;可用于受污染地表水体的治理，并发挥好氧 生物处理法高效的优点。可见，本发明具有广阔的应用前景。
