申请日2006.06.05
公开(公告)日2007.05.23
IPC分类号E21B43/40; E21B43/20
摘要

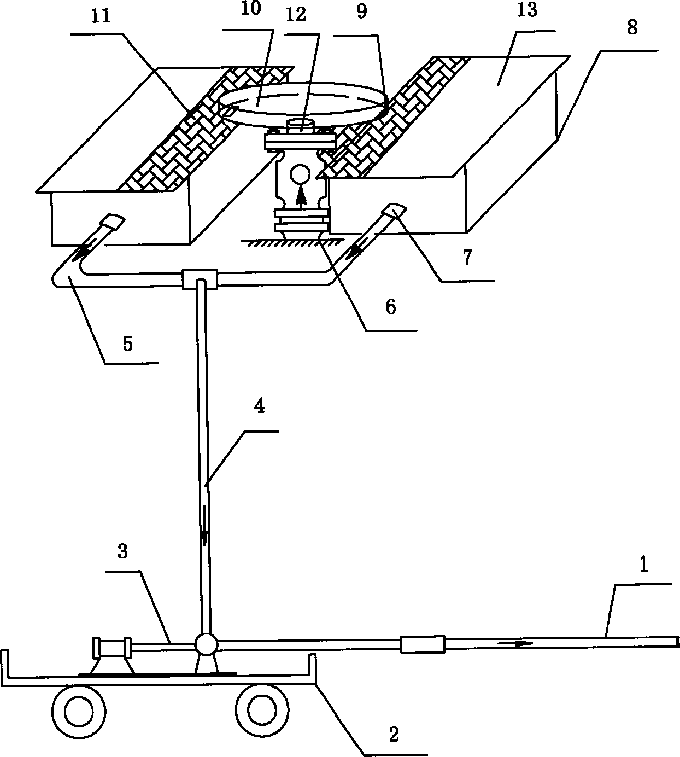

一种油田井下作业污水回收装置。为了解决油水井返排的污水污染环境的问题。该油田井下作业污水回收装置包括蓄水箱(8)，蓄水箱(8)上方置有集水槽(10)，蓄水箱(8)的出水口(7)连接有出水管(5)，出水管(5)连接在单螺杆泵(3)上，单螺杆泵(3)出口端连有水龙带(1)。该装置能把返排的污水收集起来用泵打入油井生产管线，随油井抽出的液体一起进入计量间，解决了环境污染的问题，又能使污水得到了二次利用。
权利要求书
1、一种油田井下作业污水回收装置，包括蓄水箱(8)，其特征在 于：蓄水箱(8)上方置有集水槽(10)，蓄水箱(8)的出水口(7)连接有 出水管(5)，出水管(5)连接在单螺杆泵(3)上，单螺杆泵(3)出口 端连有水龙带(1)。
2、根据权利要求1所述的油田井下作业污水回收装置，其特征 在于：蓄水箱(8)内竖向置有过滤网(14)，过滤网(14)的下部为沉 沙板(15)。
3、根据权利要求2所述的油田井下作业污水回收装置，其特征 在于：蓄水箱(8)上端面置有网状踏板盖(11)，集水槽(10)的集水槽 出口(9)与网状踏板盖(11)的网状部分相对应。
4、根据权利要求3所述的油田井下作业污水回收装置，其特征 在于：蓄水箱(8)内壁固定有螺栓(7)。
说明书
油田井下作业污水回收装置
技术领域：
本实用新型涉及油田采油领域油水井返排的污水回收装置，特别 是一种油田井下作业污水回收装置。
背景技术：
在采油过程中，通过注水井注入地下的水，一部分携带原油，经 油井抽出地面，通过生产管线进入计量间，还有一部分在水井作业期 间溢出井口，有的井油层厚度大，渗透率高，所以油水井作业过程中 溢流量大，特别是经过压裂或酸化的井，作业期间溢流量多达上千方。 如此多的污水携带原油，任意返排到地面，给环境造成相当严重的污 染。目前解决油水井作业期间污水外排的办法，一种是挖排水沟，把 污水引向低洼地带;另外一种办法是现场挖坑，污水引到坑里，通过 泵车斗打入水罐，拉出井场外排，用这种方法排污存在三个弊端：一 是挖坑破坏植被;二是溢流量大的井罐车斗少拉不过来;三是打入罐 车斗的污水没有指定的排放地点，随意放掉又造成二次污染。
实用新型内容：
为了解决油水井作业返排的污水污染环境的不足，本实用新型提 供一种油田井下作业污水回收装置，该装置能把返排的污水在落地之 前收集起来用泵打入油井生产管线，随油井抽出的液体一起进入计量 间，即解决了环境污染的问题，又能使污水得到了二次利用。
本实用新型的技术方案是：该油田井下作业污水回收装置包括蓄 水箱，蓄水箱上方置有集水槽，蓄水箱的出水口连接有出水管，出水 管连接在单螺杆泵上，单螺杆泵出口端连有水龙带。
上述的蓄水箱内竖向置有过滤网，过滤网的下部为沉沙板; 蓄水箱上端面置有网状踏板盖，集水槽的集水槽出口与网状踏板盖的 网状部分相对应;蓄水箱内壁固定有螺栓。
本实用新型具有如下有益效果：采用上述技术方案，本实用新型 能把油井或水井返排的污水经过沉砂和过滤后收集起来，用单螺杆 泵泵入到油井生产管线，随油井抽出的液体一起进入计量间去分 离，解决了返排污水污染环境的问题，同时也使污水分离后得到了重 新利用。
