申请日2006.06.07
公开(公告)日2007.07.04
IPC分类号C02F1/00; C02F1/32; C02F1/28
摘要
一种家用多功能水处理器，主要包括：过滤部分、净化部分和加热部分，其中，过滤部分位于水处理器的上部，加热部分位于水处理器的下部，净化部分设在过滤部分和加热部分之间。本实用新型的家用多功能水处理器具有以下有益效果：可将井水、河水、池塘水及自来水处理达到高标准的饮用水标准，即经过处理后的水，无杂质、无溶盐和不溶性微粒达到不经过烧沸，就可饮用标准，另外，该水处理器的结构简单，造价低廉，由于集净化、除菌和加热功能为一体，因此能够满足人们生活用水的各种需要。
权利要求书
1.一种家用多功能水处理器，其特征在于包括：过滤部分、净化部分和加热部分，所述的 过滤部分位于水处理器的上部，所述的加热部分位于水处理器的下部，所述的净化部分设在过 滤部分和加热部分之间。

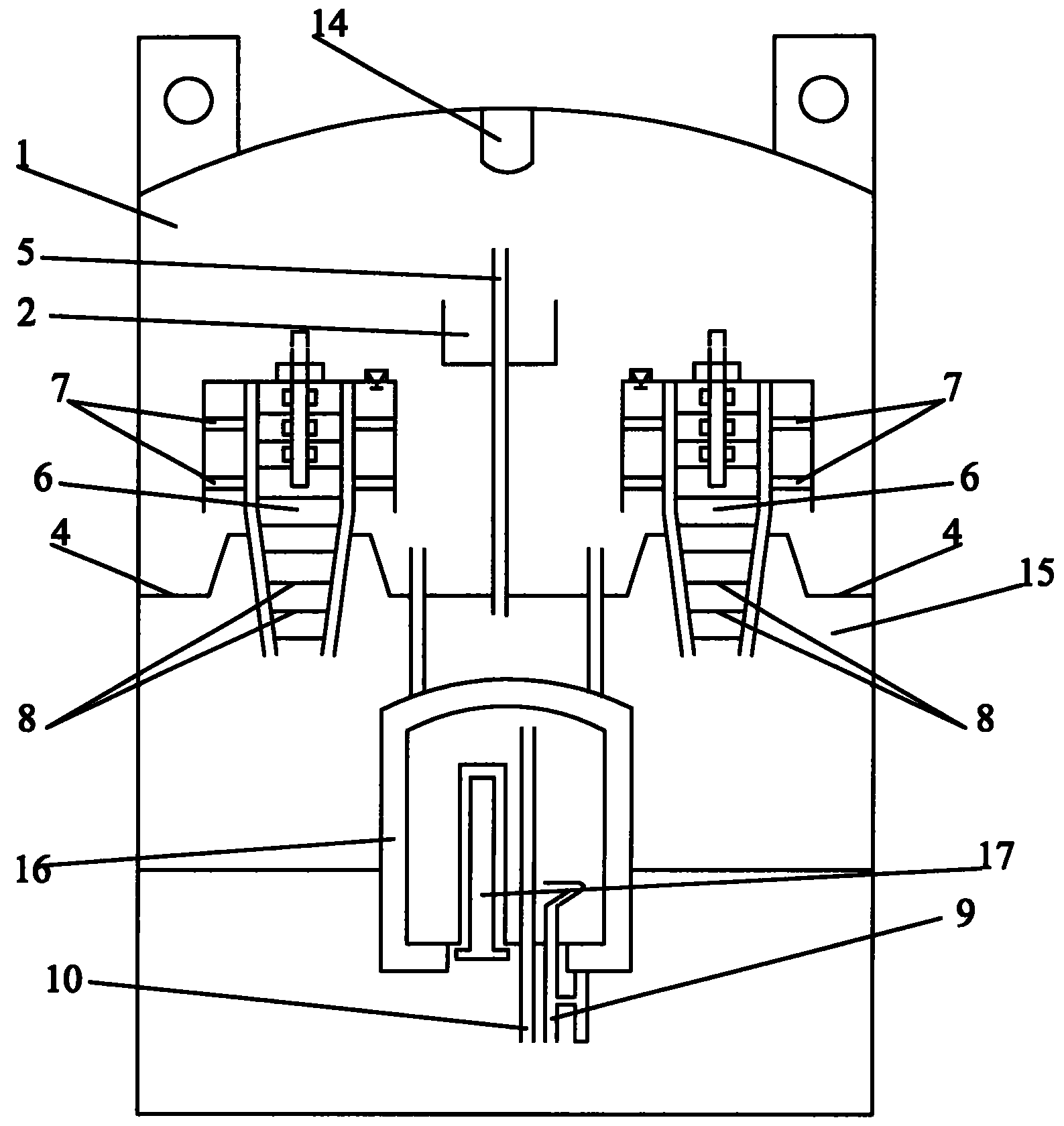

2.如权利要求1所述的家用多功能水处理器，其特征在于，所述的过滤部分主要包括：滤 水体、自动上水装置、连接体和紫外线灯，所述的滤水体具有贮水箱的结构，在滤水体的顶部 安装有紫外线灯，在滤水体的底部具有隔板，在滤水体的侧面，紫外线灯的下方具有一个小孔， 在滤水体的内部中央安装有自动上水装置，在滤水体中还导入有排气管，该排气管的顶端位于 滤水体内的水位之上，向下接入到净化部分，在自动上水装置下方的两侧分别具有一个连接体， 所述的连接体为一塑料支架，其下部穿过滤水体底部的隔板与净化部分连接，在连接体内固定 有过滤膜，在对应连接体的位置，滤水体的侧面具有一透明法兰。
3.如权利要求1所述的家用多功能水处理器，其特征在于，所述的净化部分主要包括净水 体和带活性碳的滤芯，所述的净水体具有贮水箱的结构，所述的带活性碳的滤芯安装在连接体 的下部。
4.如权利要求1所述的家用多功能水处理器，其特征在于，所述的加热部分主要包括一热 水体和热水体周边的配电装置，所述的热水体为一圆柱体形状，在热水体的内部具有出水减压 管、电加热器和进水导向管，所述的出水减压管可外接水龙头，所述的电加热器位于热水体的 底部，所述的进水导向管连通于净水部分的净水体。
说明书
一种家用多功能水处理器
技术领域
本实用新型属于水处理领域，涉及一种家用多功能水处理器。
背景技术
目前，社会上的纯净水设备和家庭饮水机的品种类型不少，一般地说，这些现 有的饮水设备功能单一，只能解决人们的饮水问题，而几乎不涉及其它的用水目的， 特别是在遇到停水停电等特殊情况时，目前的饮水机则更加发挥不了作用，另外， 虽然目前也有一些进口的多功能水处理设备，然而，由于其价格方面的原因限制了 其广泛地普及。
实用新型内容
本实用新型的目的在于克服现有技术的缺陷，提供一种家用多功能水处理器， 其能够适应人们生活的多种需要，并且还具有造价低廉的优点。
本实用新型的家用多功能水处理器主要包括：过滤部分、净化部分和加热部分， 所述的过滤部分位于水处理器的上部，所述的加热部分位于水处理器的下部，所述 的净化部分设在过滤部分和加热部分之间。其中，过滤部分主要包括：滤水体、自 动上水装置、连接体和紫外线灯，该部分的主要作用是将自来水等不同的水源进行 过滤，以滤除水中的细菌、沉淀物和漂浮物等，其接出水管可用于洗衣、拖地和冲 马桶等。
在过滤部分的下面是净化部分，该部分主要包括净水体和带活性碳的滤芯，该 部分的作用主要是对在过滤部分的经过灭菌和沉淀过滤的水进行活性碳消毒除味以 产生纯净水，以作为饮食之用。
所述的加热部分位于过滤部分的下面，其主要包括一热水体和热水体周边的配 电装置，该部分的作用是产生家用热水，其接出水管可通向厨房卫生间。
本实用新型的家用多功能水处理器具有以下优点：可将井水、河水、池塘水及 自来水处理达到高标准的饮用水标准，即经过处理后的水，无杂质、无溶盐和不溶 性微粒达到不经过烧沸，就可饮用标准，另外，该水处理器的结构简单，造价低廉， 由于集净化、除菌和加热功能为一体，因此能够满足人们生活用水的各种需要。
