申请日2006.06.07
公开(公告)日2007.07.11
IPC分类号E03D1/30; E03D11/11; E03C1/12
摘要
一种废水利用环保坐便器水箱，包括箱体及设于其中的进水阀、浮球、冲水翻盖机构及溢水管，箱体上还设有废水进口，在浮球上方则固定有定位挡块，且溢水管的上端高于定位挡块，两者的高度差空间构成废水贮存空间。本实用新型的结构合理简单，有废水时可以先向水箱补充废水，环保节水，没有废水时可以自动补充自来水，无需手动切换进水阀，使用非常方便。
权利要求书

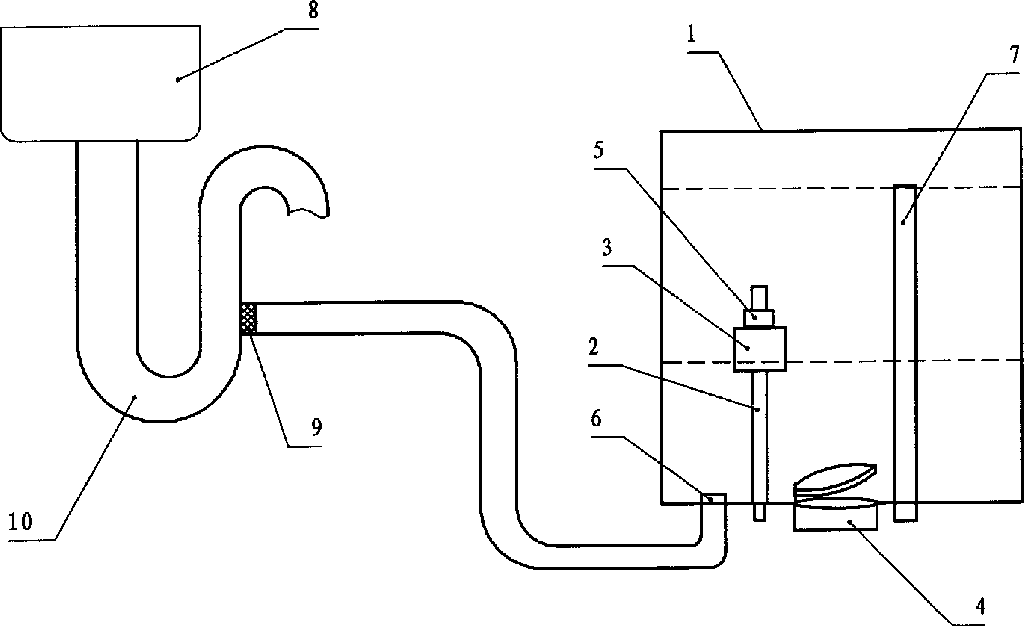

1、一种废水利用环保坐便器水箱，包括箱体及设于其中的进水阀、 浮球、冲水翻盖机构及溢水管，其特征为：箱体(1)上还设有废水进 口(6)，在浮球(3)上方则固定有定位挡块(5)，且溢水管(7)的上 端高于定位挡块(5)，两者的高度差空间构成废水贮存空间。
2、根据权利要求1所述的废水利用环保坐便器水箱，其特征为： 废水进口(6)设于箱体(1)底部。
说明书
废水利用环保坐便器水箱
技术领域：本实用新型涉及一种坐便器水箱。
背景技术：一般的座便器水箱都是利用进水阀和浮子自动控制补充 自来水，可以自动进水至控制水位，但每次用干净的自来水冲洗显然比 较浪费，不符合环保要求。现在也有能废水利用的坐便器，可以将卫生 间的水盆等排掉的废水回收入水箱中，但是这种水箱的水阀都是手工控 制，补充自来水或废水需要手动操作，当停水或无废水时切换操作较麻 烦。
发明内容：针对现有技术的不足，本实用新型提供一种结构合理， 无需手动切换的废水利用环保坐便器水箱。
本实用新型包括箱体及设于其中的进水阀、浮球、冲水翻盖机构及 溢水管，箱体上还设有废水进口，在浮球上方则固定有定位挡块，且溢 水管的上端高于定位挡块，两者的高度差空间构成废水贮存空间。
本实用新型的结构合理简单，有废水时可以先向水箱补充废水，环 保节水，没有废水时可以自动补充自来水，无需手动切换进水阀，使用 非常方便。
