申请日2006.05.24
公开(公告)日2007.07.25
IPC分类号B01D29/01
摘要
本实用新型涉及一种煤与水的装置，具体为洗煤污水的煤分离装置。其特点是：顶盖(5)经法兰盘(6)与容器外壳(1)相连，下部经漏斗形底部(7)与有阀门(8)控制的出煤管(26)连接一体;在容器外壳(1)内，有一个与容器同轴的金属桶状壳体(9)，桶状壳体(9)穿过轴线方向的金属板(10)与容器外壳(1)连接。本实用新型的优点是：结构简单、成本低廉、安装拆卸方便、节约时间、节约能源;本实用新型不仅能将水和煤泥分离，而且占地面积少，容器内空间利用充分，增加煤、水分离效率，并可以连续使用，降低了投入成本和运行维护成本。可连续生产，在生产过程中可对单片过滤板进行冲洗;煤泥含水量较低，煤回收率高，保护水环境，生态效益好;经过本实用新型处理后的水可以再次用于洗煤达到循环利用，节约水资源。
权利要求书

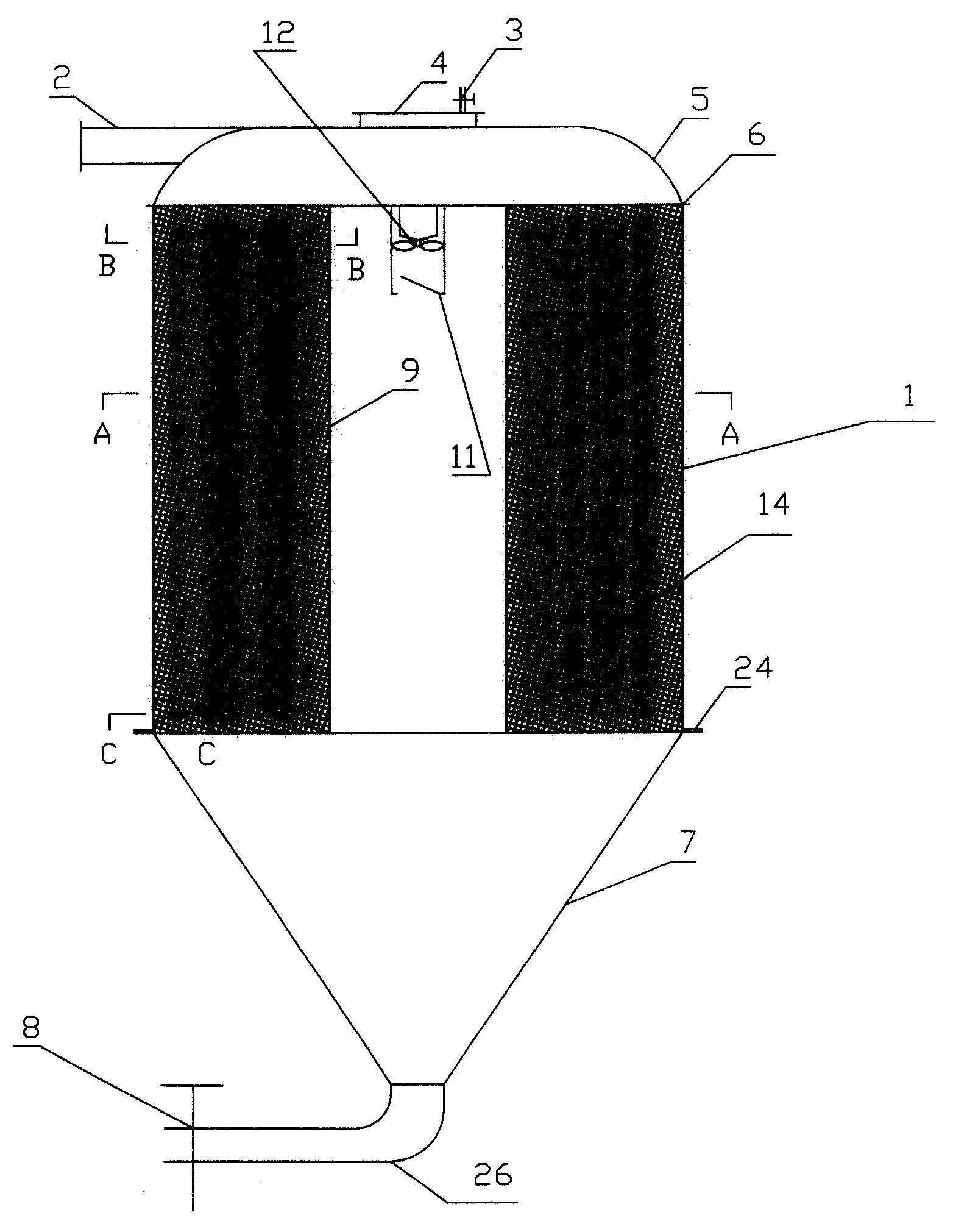

1.一种洗煤污水的煤分离装置，它包含容器外壳(1)、进水管(2)、排气 阀(3)、检修口(4)、顶盖(5)、法兰盘(6)、漏斗形底部(7)、阀门(8)、 桶状壳体(9)、金属板(10)与、单项阀(11)、循环泵(12)、金属滑槽(13)、 复合过滤板(14)、金属管(15)、金属结构条(16)、集水管(17)、外接头(18)、 密封圈(19)、滤布(20)、金属网(21)、金属压条(22)、螺栓(23)、出水管 (24)、螺母(25)出煤管(26)、小孔(27)，其特征在于：顶盖(5)经法兰 盘(6)与容器外壳(1)相连，下部经漏斗形底部(7)与有阀门(8)控制的 出煤管(26)连接一体;在容器外壳(1)内，有一个与容器同轴的金属桶状壳 体(9)，桶状壳体(9)穿过轴线方向的金属板(10)与容器外壳(1)连接， 桶状壳体(9)上部为向上开启的单项阀(11)，单项阀(11)上部为循环泵(12); 在容器外壳(1)内侧和桶状壳体(9)外侧轴向对应设置有金属滑槽(13)，复 合过滤板(14)插入滑槽(13)。复合过滤板(14)水平方向呈密集扇骨形排列， 循环泵(12)将下层含水量较大部分再次提到上部过滤，并通过水流促进滤布 脱饼。
2、根据权利要求1所述的洗煤污水的煤分离器，其特征是：复合过滤板(14) 水平方向呈密集扇骨形排列。
3、根据权利要求1所述的洗煤污水的煤分离器，其特征是：复合过滤板(14) 框架内由依次为滤布(20)、金属网(21)、滤布(20)叠加组成复合过滤板(14) 的过滤部分。
4、根据权利要求1所述的洗煤污水的煤分离器，其特征是：复合过滤板(14) 靠近容器外壳(1)一侧的下部通过外接头(18)与由外壳(1)留有的孔间伸 入的出水管(24)经锁紧螺纹相联接，并经容器外锁紧螺母(25)使密封圈(19) 压到容器外壳(1)内壁上;上部同侧通过螺栓与滑槽(13)连接固定。
5、根据权利要求1所述的洗煤污水的煤分离器，其特征是：外壳(1)上部 为焊接有进水管(2)、排气阀(3)和检修口(4)的球壳状顶盖(5)，顶盖(5)经法 兰盘与外壳(1)相连。
说明书
洗煤污水的煤分离装置
技术领域：本实用新型涉及一种煤与水的装置，具体为洗煤污水的煤分离装置。
背景技术：目前，洗煤产生的污水及水力采煤产生的污水处理主要有两种方法：一种是 池塘沉淀，然后用砂石等反滤料进行过滤，达到煤、水分离的效果;另一种是通过机械进行 压渗过滤达到煤水分离的效果。但第一种占地面积大，长期使用过滤效果下降，只能减少煤 泥的排放总量，影响环境同时很难控制。第二种压渗过滤使用动力较大，占地面积仍然较大， 处理污水能力较低，投入成本和运行成本高。
发明内容：本实用新型的目的在于提供一种结构简单、成本低廉、安装拆卸方便、节约 时间、节约能源的洗煤污水的煤分离装置。本实用新型要克服洗煤产生的污水及水力采煤产 生的污水处理主要有两种方法中的占地面积大、长期使用过滤效果下降、处理污水能力较低、 投入成本和运行成本高的缺点。本实用新型的目的是这样实现的：它包含容器外壳(1)、进 水管(2)、排气阀(3)、检修口(4)、顶盖(5)、法兰盘(6)、漏斗形底部(7)、阀门(8)、 桶状壳体(9)、金属板(10)与、单项阀(11)、循环泵(12)、金属滑槽(13)、复合过滤 板(14)、金属管(15)、金属结构条(16)、集水管(17)、外接头(18)、密封圈(19)、滤 布(20)、金属网(21)、金属压条(22)、螺栓(23)、出水管(24)、螺母(25)出煤管(26)、 小孔(27)。顶盖(5)经法兰盘(6)与容器外壳(1)相连，下部经漏斗形底部(7)与有 阀门(8)控制的出煤管(26)连接一体;在容器外壳(1)内，有一个与容器同轴的金属桶 状壳体(9)，桶状壳体(9)穿过轴线方向的金属板(10)与容器外壳(1)连接，桶状壳体 (9)上部为向上开启的单项阀(11)，单项阀(11)上部为循环泵(1 2);在容器外壳(1) 内侧和桶状壳体(9)外侧轴向对应设置有金属滑槽(13)，复合过滤板(14)插入滑槽(13)。 复合过滤板(14)水平方向呈密集扇骨形排列。复合过滤板(14)框架内由依次为滤布(20)、 金属网(21)、滤布(20)叠加组成复合过滤板(14)的过滤部分。复合过滤板(14)靠近 容器外壳(1)一侧的下部通过外接头(18)与由外壳(1)留有的孔间伸入的出水管(24) 经锁紧螺纹相联接，并经容器外锁紧螺母(25)使密封圈(19)压到容器外壳(1)内壁上; 上部同侧通过螺栓与滑槽(13)连接固定。外壳(1)上部为焊接有进水管(2)、排气阀(3) 和检修口(4)的球壳状顶盖(5)，顶盖(5)经法兰盘与外壳(1)相连。本实用新型的优 点是：结构简单、成本低廉、安装拆卸方便、节约时间、节约能源;本实用新型不仅能将水 和煤泥分离，而且占地面积少，容器内空间利用充分，增加煤、水分离效率，并可以连续使 用，降低了投入成本和运行维护成本。可连续生产，在生产过程中可对单片过滤板进行冲洗; 煤泥含水量较低，煤回收率高，保护水环境，生态效益好;经过本实用新型处理后的水可以 再次用于洗煤达到循环利用，节约水资源。
