申请日2006.06.09
公开(公告)日2007.08.08
IPC分类号B01D24/12
摘要
本实用新型涉及一种对水进行过滤处理的内外双层的水处理罐，由内层过滤罐和外层罐组成。内层过滤罐的上部有一个由多孔板叠装在一起组成的顶盖，底部的出水口上安装一块半圆形孔板，罐中装填有颗粒状滤料，罐底均布反冲气喷头。外层罐的罐顶有进水口、排气口和溢流口，罐底有排污口。本实用新型采用自然水位差的原理，不使用泵加压的方法就能过滤。从而达到降低过滤能耗，降低排污量，节省设备投资的目的。
权利要求书
1、一种内外双层水处理罐，其特征在于：由内层过滤罐和外层罐 组成，内层过滤罐的直径小于外层罐，在内层过滤罐的上部有一个由 多孔板叠装在一起组成的顶盖，底部的出水口上安装一块半圆形孔 板，半圆形孔板上面用不锈钢网覆盖，在内层过滤罐中装填有滤料， 罐底均布反冲气喷头;外层罐的罐顶有进水口、排气口和溢流口，罐 底有排污口。
2、根据权利要求1所述的内外双层水处理罐，其特征在于：内层 过滤罐比外层罐的直径小200MM。
3、根据权利要求1所述的内外双层水处理罐，其特征在于：内层 过滤罐的顶盖由14层多孔板组成，多孔板采用多孔镀锌板或不锈钢 板，彼此间用通扣螺栓联接。
4、根据权利要求1所述的内外双层水处理罐，其特征在于：内层 过滤罐中的滤料为多孔陶瓷、活性碳、石英砂或其它的颗粒状过滤材 料。
5、根据权利要求1或3或4所述的内外双层水处理罐，其特征在 于：内层过滤罐顶盖的多孔板上孔的孔径为滤料公称直径的5倍，每 层多孔板之间的距离为滤料公称直径的5倍，底部半圆形孔板上的不 锈钢网的网孔小于滤料公称直径1/2。
6、根据权利要求1或4所述的内外双层水处理罐，其特征在于： 内层过滤罐的罐体内壁焊接了6条角钢圈组成的筋，颗粒状滤料从半 圆形孔板上面的不锈钢网上部装填至最上一圈角钢圈。
7、根据权利要求1所述的内外双层水处理罐，其特征在于：内层 过滤罐的底部出水口上的半圆形孔板为钢板。
8、根据权利要求1所述的内外双层水处理罐，其特征在于：内层 过滤罐罐底均布的各反冲气喷头之间的间距为200MM，喷头上部均用 不锈钢网覆盖。
9、根据权利要求1所述的内外双层水处理罐，其特征在于：外层罐 的罐顶有一个进水口，在进水口的外管上各有一个排气口和溢流口， 外层罐的罐底有一个排污口。
说明书
内外双层水处理罐
技术领域
本实用新型涉及一种水处理罐，用以对水或其它液体进行过滤处 理，去除其中的悬浮物、溶解性杂质。本实用新型属于给排水领域。
背景技术
传统的水处理过滤罐大多为单层罐，内装滤料只起到单一的过滤 作用，反冲洗时则需同时排污，在过滤时需保持一定的压力，这不但 过滤时能耗较大，反冲洗排放量也很大，因此，往往不能满足需要对 水或其它水溶液进行过滤后循环使用的场合。
发明内容
本实用新型的目的是克服现有水处理罐的上述缺陷，发明一种由 内层过滤罐和外层罐套装在一起的内外双层水处理罐，以便更有效地 对水或其它液体进行过滤处理。

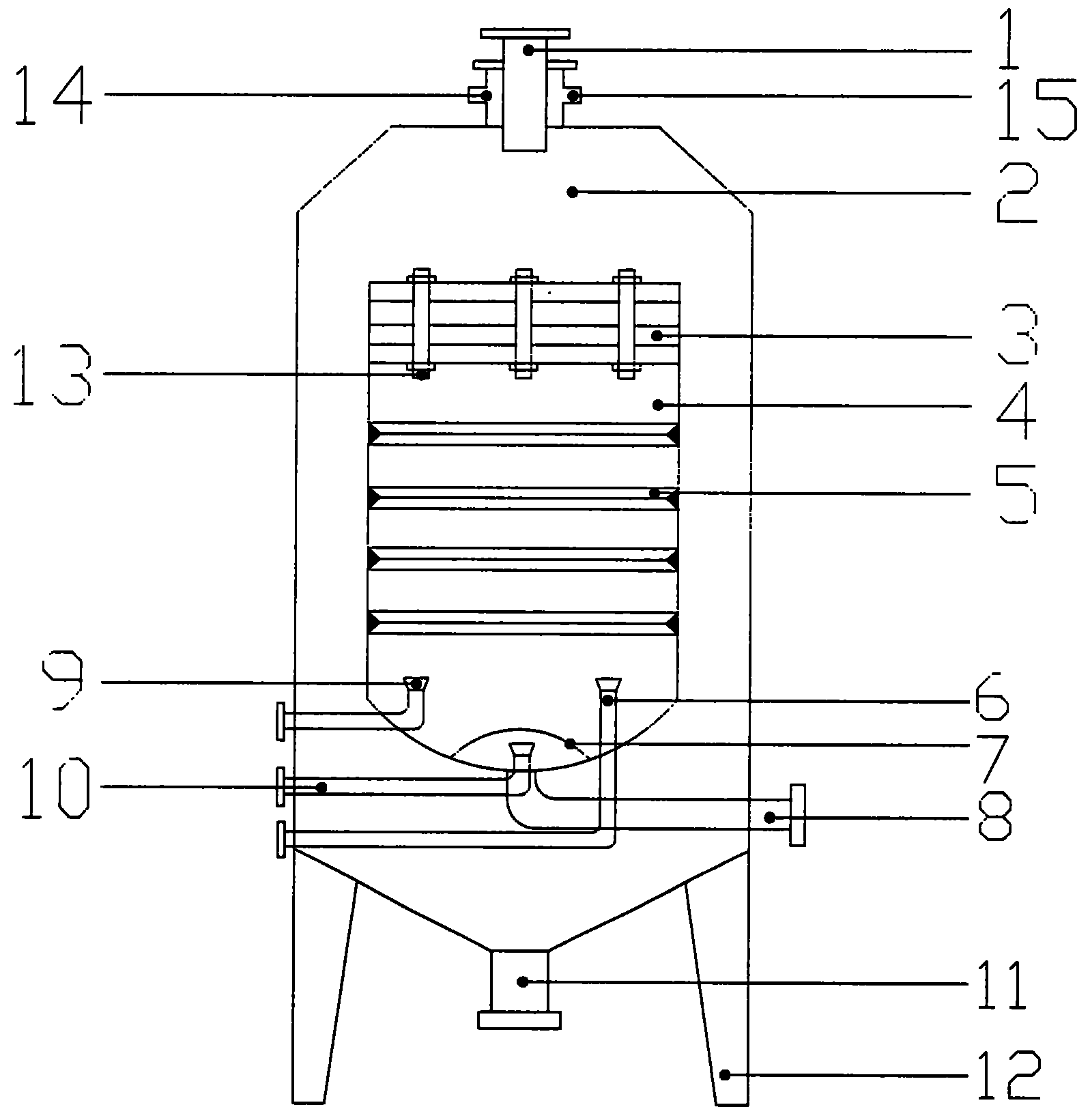

本实用新型由内层过滤罐和外层罐组成，其中：
内层过滤罐的直径小于外层罐。内层过滤罐的上部有一个由多孔 板叠装在一起组成的顶盖。底部的出水口上安装一块半圆形孔板，半 圆形孔板上面用不锈钢网覆盖。在内层过滤罐中装填有颗粒状滤料。 罐底均布反冲气喷头。
外层罐的罐顶有进水口、排气口和溢流口，罐底有排污口。
本实用新型采用自然水位差的原理，不使用泵加压的方法就能过 滤。而且，只利用一套设备就能同时使较重悬浮物沉淀，较轻悬浮物 上浮，其余的进行过滤。从而达到降低过滤能耗，降低排污量，节省 设备投资的多重目的。
本装置的优点是将传统的加药、絮凝、气浮、沉淀、过滤等性质 的工艺过程浓缩到一个内外双层罐内，因此使设备占地面积小，投资 降低，提高了水处理的效率。特别是仅靠水位差过滤，节约了以往采 用高扬泵耗费的电能。
