申请日2006.06.13
公开(公告)日2007.08.22
IPC分类号F04D29/044; F04D29/24; F04D29/043; F04D29/046; F04D7/04
摘要

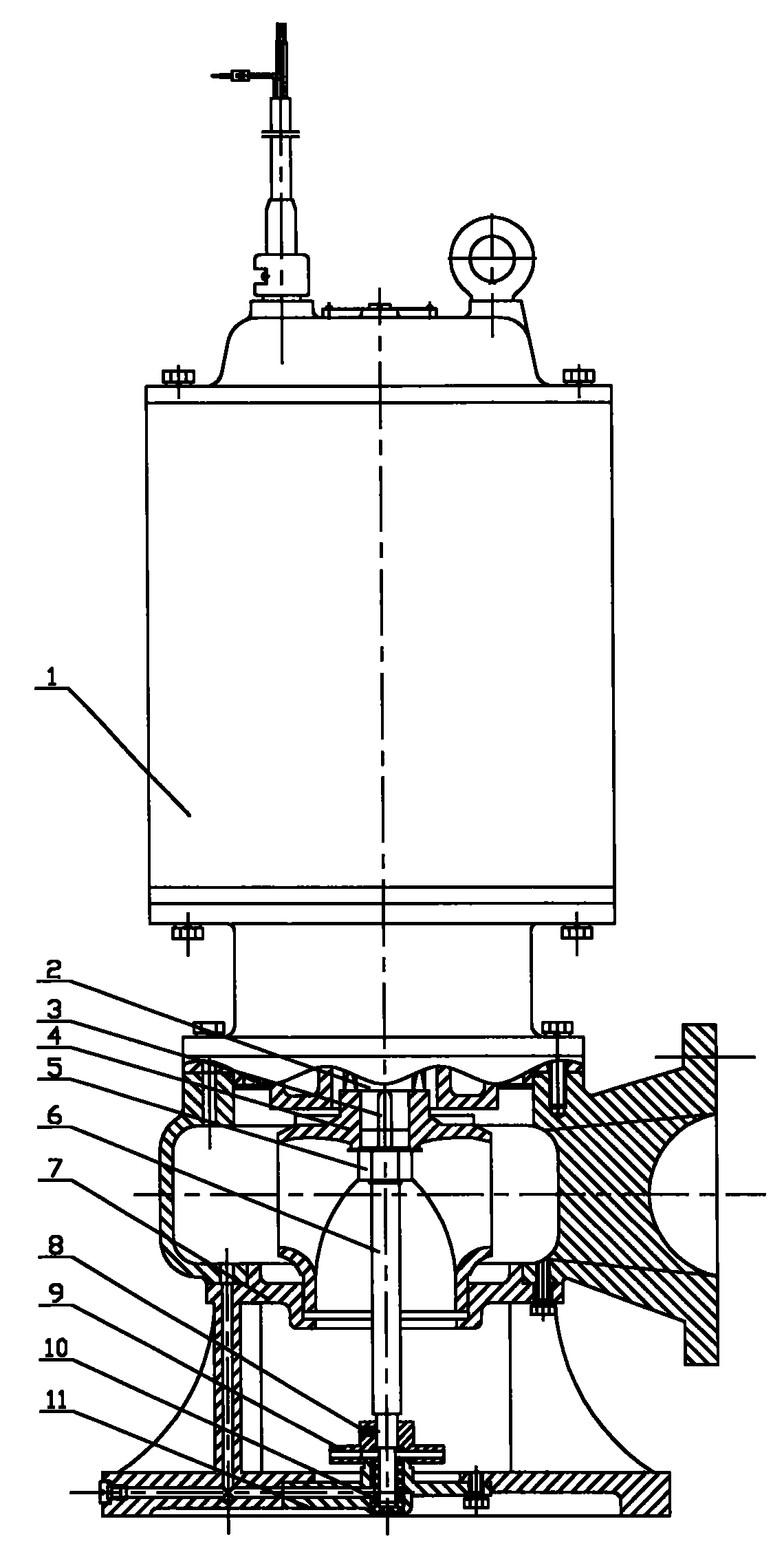

搅拌污水泵轴对接结构，包括转子轴(2)、搅拌轴(6)、键(3)、其特征是所述转子轴(2)和搅拌轴(6)上分别设有螺纹孔(15)和螺纹(12)以及对应的键槽(16)键槽(14)，所述搅拌轴(6)拧入转子轴(2)并对齐键槽(16)和键槽(14)，所述键(3)装在键槽(16)和键槽(14)内。转轴分开成转子轴与搅拌轴，如此使得转轴加工容易。
权利要求书
1、搅拌污水泵轴对接结构，包括转子轴(2)、搅拌轴(6)、键(3)、 其特征是所述转子轴(2)和搅拌轴(6)上分别设有螺纹孔(15)和螺 纹(12)以及对应的键槽(16)键槽(14)，所述搅拌轴(6)拧入转子 轴(2)并对齐键槽(16)和键槽(14)，所述键(3)装在键槽(16)和 键槽(14)内。
2、根据权利要求1所述的搅拌污水泵轴对接结构，其特征是所述的 转子轴(2)端面设有螺纹孔(15)，所述搅拌轴(6)上设有螺纹(12)， 所述转子轴(2)与搅拌轴(6)通过螺纹连接。
3、根据权利要求1或2所述的搅拌污水泵轴对接结构，其特征是所 述的转子轴(2)上装配有与转子轴(2)、搅拌轴(6)、键(3)配合的 叶轮(4)，通过叶轮螺母(5)紧固叶轮(4)和搅拌轴(6)。
4、根据权利要求1或2所述的搅拌污水泵轴对接结构，其特征是所 述的搅拌轴(6)上设有凸台(13)且凸台(13)上设有键槽(14)，连 接时对齐键槽(16)和键槽(14)。
5、根据权利要求1所述的搅拌污水泵轴对接结构，其特征是所述的 搅拌轴(6)在底部由水中轴承(10)支承。
6、根据权利要求5所述的搅拌污水泵轴对接结构，其特征是所述的 水中轴承(10)装在下盖(11)上并紧配，下盖(11)与底盘(7)配合。
说明书
搅拌污水泵轴对接结构
技术领域
本实用新型涉及液体输送装置——泵，具体的说是搅拌污水泵轴对 接结构。
背景技术
普通污水泵输送介质中一般都含泥砂、纤维等杂物，在进口容易发 生堵塞现象，特别是杂物沉淀在底部时。搅拌污水泵在叶轮进口前设有 搅拌轮，从泵腔中引出的高压水经过搅拌轮的作用产生极强的离心力， 此离心力可使杂物搅起冲开，避免杂物流进叶轮进口而产生堵塞。
现有搅拌污水泵轴常见结构型式是转子轴与搅拌轴设计成整轴，底 部轴伸加长，这使得转子轴加工难度非常大，底部没有轴承支撑，运行 中转轴容易发生晃动。
实用新型内容
本实用新型要根本解决的技术问题和提出的技术任务是克服现 有技术存在的加工难度大以及运行中转轴容易发生晃动的缺陷，提供一 种搅拌污水泵轴对接结构，并在此基础上克服运行中转轴发生晃动的现 象。为此，本实用新型采用以下技术方案：
搅拌污水泵轴对接结构，包括转子轴、搅拌轴、键、其特征是所述 转子轴和搅拌轴上分别设有螺纹孔和螺纹以及对应的键槽键槽，所述搅 拌轴拧入转子轴并对齐键槽和键槽，所述键装在键槽和键槽内。
为了增强上述方案的合理性，使结构紧凑，本实用新型还包括以下 附加技术特征：
所述的转子轴端面设有螺纹孔，所述搅拌轴上设有螺纹，所述转子 轴与搅拌轴通过螺纹连接。
所述的转子轴上装配有与转子轴、搅拌轴、键配合的叶轮，通过叶 轮螺母紧固叶轮和搅拌轴。
所述的搅拌轴在底部由水中轴承支承。
所述的水中轴承装在下盖上并紧配，下盖与底盘配合。
本实用新型具有以下优点：
1、转轴分开成转子轴与搅拌轴，如此使得转轴加工容易。
2、底盘上装有水中轴承，搅拌轴与水中轴承配合，如此可防止运行 中搅拌轴发生晃动。
3、搅拌轴与转子轴通过螺纹连接，传动产生的作用力由键承受，叶 轮螺母可同时紧固搅拌轴和叶轮，如此连接稳固可靠。
