申请日2006.06.14
公开(公告)日2007.05.16
IPC分类号C02F3/02
摘要
本实用新型涉及一种污水、污泥的处理，特别是一种畜禽养殖废水厌氧处理后的仿生态氧化沟，其结构要点为：氧化沟包括若干个串接在一起的折流式沟道，折流式沟道一端进水，一端出水，沟底为一种倾斜面，折流式沟道的进水端具有过滤屏，过滤屏的进水口位于过滤屏的下方靠近沟底，溢水口位于过滤屏的上方靠近沟顶，过滤屏的溢水口处延伸有一引水板，引水板一端连接于过滤屏的溢水口，另一端悬伸于折流式沟道底部的上方。仿生态氧化沟模仿自然界污水净化功能的系统，采用折流式沟道，无需任何设备，无能耗，并可长期运行。
权利要求书
1.畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征在于，氧化沟包括若干 个串接在一起的折流式沟道(2)，折流式沟道(2)一端进水，一端出水， 沟底为一种倾斜面(21)，折流式沟道(2)的进水端具有过滤屏(22)，过 滤屏(22)的进水口(221)位于过滤屏(22)的下方靠近沟底，溢水口(222) 位于过滤屏(22)的上方靠近沟顶，过滤屏(22)的溢水口(222)处延伸 有一引水板(223)，引水板(223)一端连接于过滤屏(22)的溢水口(222)， 另一端悬伸于折流式沟道(2)底部的上方。
2.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，至少二十个折流式沟道(2)串接在一起，前一个折流式沟道(2) 的出水端与后一个折流式沟道(2)的进水端连接。
3.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，倾斜面(21)或者为一种一端高另一端低的斜面，或者为一种两端 高中间底的斜面。
4.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，折流式沟道(2)的沟底具有一下凹形成一沉井(23)，沉井(23) 位于沟底的最低处。
5.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，过滤屏(22)的溢水口与折流式沟道(2)顶端的距离为30mm～50mm。
6.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，引水板(223)低于过滤屏(22)的溢水口(222)10mm～20mm。
7.根据权利要求1所述的畜禽养殖废水厌氧处理后的仿生态氧化沟，其特征 在于，还包括水生植物层，水生植物层位于折流式沟道内的水体的表面上。
说明书
畜禽养殖废水厌氧处理后的仿生态氧化沟
技术领域
本实用新型涉及一种污水、污泥的处理，特别是一种畜禽养殖废水厌氧处理 后的仿生态氧化沟。
技术背景
现有技术中，畜禽养殖废水经厌氧处理后，要达标排放，需进一步降解 CODcr，特别是脱氮降磷，一般采用好氧曝气或人工湿地处理，若采用常规好氧 曝气，则在投资、动力消耗、工艺管理、设备维修等方面费用大、要求高;若采 用人工湿地处理，虽有投资少、无动力运行等优点，但畜禽污水厌氧处理过程中 产生的污容易堵塞基质，一般人工湿地运行半年左右，污水净化效果下降，必须 更新基质，造成重复投资。
发明内容
本实用新型所要解决的技术问题在于提供一种无需任何设备，无能耗，并可 长期运行的畜禽养殖废水厌氧处理后的仿生态氧化沟。
本实用新型是通过以下途径来实现的。

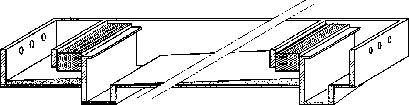

畜禽养殖废水厌氧处理后的仿生态氧化沟，其结构要点为：氧化沟包括若干 个串接在一起的折流式沟道，折流式沟道一端进水，一端出水，沟底为一种倾斜 面，折流式沟道的进水端具有过滤屏，过滤屏的进水口位于过滤屏的下方靠近沟 底，溢水口位于过滤屏的上方靠近沟顶，过滤屏的溢水口处延伸有一引水板，引 水板一端连接于过滤屏的溢水口，另一端悬伸于折流式沟道底部的上方。
这样，经厌氧处理后的畜禽养废水从过滤屏下方潜流进水，经过滤屏升流后， 从过滤屏上方的溢水口流出，溢出的水在引水板上形成薄层溶氧水面，从而达到 溶氧的目的，紧接着的薄水层经引水板跌落流入沟渠内，带动水体紊动，使空气 与水体充分混合，达到对废水充氧、溶氧的目的。流入沟渠内的水中的污泥杂质 沉淀在沟渠的底部，经过倾斜的底部聚积在最低处，当累积到一定量时，即可用 潜污泵抽出。过滤屏内填充有过滤填料，废水经过升流式的过滤屏时，过滤屏内 的填料随上行水流冲击而浮动，微生物附着生长在填料表面，形成生物膜，或以 活性污泥形式截留在填料空隙间，废水通过填料截留污质的同时，水中的有机物 与生物膜和活性污泥充分接触并被微生物吸附、降解，从而使经过的废水在过滤 屏表层大量微生物吸附作用下，降解去除有机物和进行脱氮除磷。因此，通过仿 生态氧化沟这种模仿自然界污水净化功能的系统，实现废水薄层流动溶氧，薄层 跌落充氧，及多道过滤屏降解有机物质并脱氮、除磷，最终达到净化水质的目的， 无需要任何设备，无能耗，并可长期运行。
本实用新型的结构可以具体为：
至少二十个折流式沟道串接在一起，前一个折流式沟道的出水端与后一个折 流式沟道的进水端连接。
这样，设置多道折流式沟道，进行过滤、溶氧、充氧和沉淀，使畜禽养殖废 水达到完全净化。
折流式沟道底部的倾斜面用于聚积沉淀的污泥，便于污泥排出，因此，倾斜 面的结构可以具体为：
倾斜面或者为一种一端高另一端低的斜面，或者为一种两端高中间底的斜 面。
折流式沟道的底部下凹形成一沉井，沉井位于折流式沟道底部的最低处
这样，沉淀聚集在倾斜面底部的污泥自流至沉井内，从而当污泥积累到一定 量时，便于用潜污泵抽出。
过滤屏的溢水口与折流式沟道顶端的距离为30mm～50mm。
引水板低于过滤屏的溢水口10mm～20mm。
这样，从过滤屏溢水口流出的水能够在引水板上形成薄薄的水层，便于溶氧
本实用新型的结构还可以进一步具体为：
仿生态氧化沟还包括水生植物层，水生植物层位于折流式沟道内的水体的表 面上。
这样，利用水生植物的光合作用，将氧气从植物上部输送到根部，在根区形 成一种好氧环境，刺激有机物质的分解和硝化细菌的生长，从而更有利于达到去 除废水中氮、磷等营养物质的目的。
综上所述，本实用新型较之现有技术具有如下优点：仿生态氧化沟模仿自然 界污水净化功能的系统，利用落差实现废水薄层流动溶氧，薄层跌落充氧，同时 通过设置多道过滤屏、水体表面水生植物层降解有机质，并脱氮、除磷，最终达 到净化水质的目的，整个系统采用折流式沟道，无需任何设备，无能耗，并可长 期运行。
