申请日2006.06.15
公开(公告)日2007.06.20
IPC分类号C02F1/20
摘要
本实用新型是一种废水中氨氮的真空负压抽吸脱除设备，其结构是：主要由连通的真空脱氮罐(1)、翻腾式气体吸收罐(12)或文丘里气体吸收塔(21)、真空抽吸系统组成;真空脱氮罐和翻腾式气体吸收罐，其罐体内至少设有一块水流隔板(1-1)，其罐体顶端设有真空负压抽吸口(6)及其排气阀(7)，其罐体下部两侧设有进水阀(2)、排水阀(4)，其罐体底部设有液体排空阀组(3)，其罐体上还设有伸入罐中液体内的NH3-N浓度传感器(5)和可调式液位自动控制器(9)。本设备运行成本低、无二次污染，构思新颖，易于推广。
权利要求书
1.废水中氨氮的脱除设备，其特征是废水中氨氮的真空负压抽吸脱除设备，其主要由连 通的真空脱氮罐(1)、翻腾式气体吸收罐(12)或文丘里气体吸收塔(21)、真空抽吸系统组 成;真空脱氮罐(1)和翻腾式气体吸收罐(12)，其罐体内至少设有一块水流隔板(1-1)， 水流隔板垂直于罐内进出水方向安装，其罐体顶端设有真空负压抽吸阀(6)及其排气阀(7)， 其罐体下部两侧设有进水阀(2)、排水阀(4)，其罐体底部设有液体放空阀组(3)，其罐体 上还设有伸入罐中液体内的氨氮浓度传感器(5)和可调式液位自动控制器(9)。
2.根据权利要求书1所述的废水中氨氮的脱除设备，其特征在于：真空脱氮罐(1)罐 内设有1～60块水流隔板(1-1)。
3.根据权利要求书2所述的废水中氨氮的脱除设备，其特征在于：两块或两块以上的水 流隔板(1-1)，其在真空脱氮罐(1)罐内呈上下交错的平行排列。
4.根据权利要求书1所述的废水中氨氮的脱除设备，其特征在于：翻腾式气体吸收罐(12) 罐内设有1～60块水流隔板(1-1)。
5.根据权利要求书4所述的废水中氨氮的脱除设备，其特征在于：两块或两块以上的水 流隔板(1-1)，其在翻腾式气体吸收罐(12)罐内呈上下交错的平行排列。

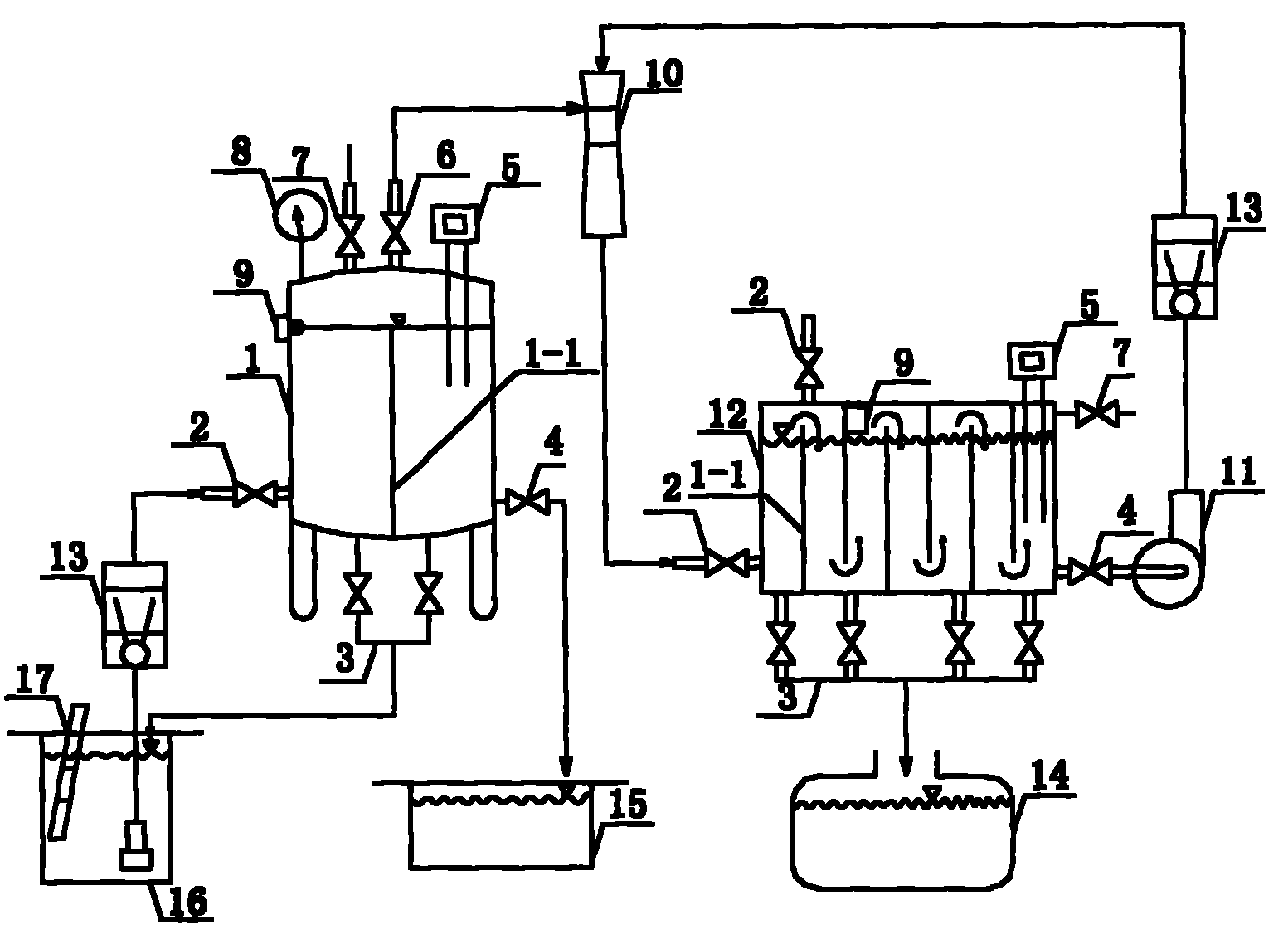

6.根据权利要求书1所述的废水中氨氮的脱除设备，其特征在于：真空抽吸系统采用水 喷射式真空泵，其由水喷射器(10)和水泵(11)组成，其与翻腾式气体吸收罐(12)首尾 相接构成一个循环体系，该体系以同一清洁水作为循环工作介质，在循环中既产生供给真空 脱氮罐(1)所需要的抽吸负压，又吸收脱出的NH3;或者采用水环式或旋片式真空泵(18); 这三种真空泵的保证真空度必须≥0.09MPa。
7.根据权利要求书1所述的废水中氨氮的脱除设备，其特征在于：真空抽吸系统采用抽 真空/气体吸收一体化装置(26)，其由水喷射器(10)直接装入翻腾式气体吸收罐(12)内 所组成。
说明书
废水中氨氮的真空负压抽吸脱除设备
技术领域
本实用新型涉及水处理领域，具体是一种废水中氨氮的真空负压抽吸脱除设备。
背景技术
当今，全球水污染状况日益加剧，水体富营养化现象越演越烈。而引起水体富营养化的 重要原因就是生活和工业废水将大量的NH3-N排入水体所致。
在生活废水和工业废水中，如果NH3-N的浓度低(一般小于200mg/L)，则可以利用廉价 的生物处理方法进行处理。但是，在很多情况下，工业废水中的NH3-N超过1000mg/L，这种 含有高浓度NH3-N的废水会抑制微生物的生长，不宜直接应用廉价的生物处理方法加以处理， 而是必须预先将高浓度NH3-N从废水中脱除后，才能进入生物处理系统，否则将引起废水生 物处理系统功能的崩溃。
目前，虽然有许多方法和设备都能去除NH3-N，如物理方法有反渗透、蒸馏、土壤灌溉等。 化学方法有离子交换法，化学沉淀法、空气吹脱法、折点氯化法、电渗析法、电化学处理、 催化裂解等;生物方法有硝化及藻类养殖等。但是在现有的脱NH3-N的工业水处理技术和设 备中，它们有的要耗费大量药剂或能源，有的只适应处理低浓度或小规模NH3-N废水处理， 有的虽然除NH3-N效率高，但设备复杂昂贵。眼下只有生物处理技术和设备可以对含NH3-N废 水进行廉价大规模处理，但是在目前的技术条件下，即令当今最先进的厌氧生物脱氮工艺和 设备，其处理氨氮的上限也仅达到1000mg/L，而且效率仅50%左右。而对于大多数工业含氮 废水，其氨氮浓度都远远超过1000mg/L。因此，必须开发出高浓度NH3-N废水的脱氮技术和 设备，它们应该具有处理方便、处理规模较大、处理性能稳定，适应于废水水质及比较经济 等优点，方能在工业实践中获得广泛应用。
发明内容
本实用新型所要解决的技术问题是：提供一种从废水中脱除NH3-N特别是高浓度NH3-N， 并将所脱除的NH3转化回收为可供资源化利用的纯氨水的高效设备。它可以取代现有的能耗物 耗高，效率低，对环境有二次污染，而且NH3-N不能加以资源化的废水脱氮设备。
本实用新型的工作原理是：在常温和无需调整废水pH值的前提下，对盛有含NH3-N废水 的并保持着一定气液界面的密封真空脱氮罐上部存气空间施加真空负压而产生抽吸作用，使 废水中NH4 +不断转化为NH3分子逸出水面进入气相而被抽出罐外。同时，被抽出的NH3又被顺 势通入气体回收装置用清洁水重新吸收而形成可以直接作植物叶面肥，浓缩后又可成为化工 化肥原料的纯净氨水。
本实用新型与现有技术相比，不仅运行成本低廉，简单易控，对环境无二次污染，而且 能将废水中的NH3-N转化为可供资源化利用的纯净氨水，实属一种全新的绿色的废水脱氮设 备。本设备将以其构思新颖、结构合理、实用性强等优点，在工业实践中获得广泛应用。
