摘要
本实用新型涉及一种污水循环处理设备，特别是湿式电除尘器污水自循环处理装置。技术方案是：组成包括湿式电除尘器(1)、污水容器(11)、污水泵(12)、化学除污容器(2)、快滤容器(5)、清水容器(6)、清水泵(8)，湿式电除尘器(1)的底部通过管路与污水容器(11)连接，污水容器(11)通过污水泵(12)、管路与化学除污容器(2)连接，化学除污容器(2)通过管路与快滤容器(5)连接，快滤容器(5)通过管路与清水容器(6)连接，清水容器(6)通过清水泵(8)、管路与湿式电除尘器(1)顶部连接。本实用新型具有如下特点：①处理成本低，水质洁净稳定。②相关用水设备的连续稳定运行时间与以前相比成倍增加。③消除了对环境的污染。本实用新型具有广泛的社会效益和经济效益，节水环保。
权利要求书
1、一种湿式电除尘器污水自循环处理装置，其特征在于组成包括湿式电除 尘器(1)、污水容器(11)、污水泵(12)、化学除污容器(2)、快滤容器(5)、 清水容器(6)、清水泵(8)，湿式电除尘器(1)的底部通过管路与污水容器(11) 连接，污水容器(11)通过污水泵(12)、管路与化学除污容器(2)连接，化 学除污容器(2)通过管路与快滤容器(5)连接，快滤容器(5)通过管路与清 水容器(6)连接，清水容器(6)通过清水泵(8)、管路与湿式电除尘器(1) 顶部连接。
2、根据权利要求1所述之湿式电除尘器污水自循环处理装置，其特征在于 在快滤容器(5)与清水容器(6)之间设有反冲洗泵(7)，通过管路连接在快 滤容器(5)与清水容器(6)之间，并通过管路与污水容器(11)连接。
3、根据权利要求2所述之湿式电除尘器污水自循环处理装置，其特征在于 在化学除污容器(2)旁设有加药泵(14)和溶药容器(3)，化学除污容器(2) 通过管路与加药泵(14)连接，加药泵连接溶药容器(3)。
4、根据权利要求1或2所述之湿式电除尘器污水自循环处理装置，其特征 是清水泵(8)与湿式电除尘器(1)顶部之间设有水过滤器(10)，水过滤器(10) 通过管路与清水泵(8)和湿式电除尘器(1)顶部连接。
说明书
湿式电除尘器污水自循环处理装置
所属技术领域：
本实用新型涉及一种污水循环处理设备，特别是湿式电除尘器污水自循环 处理装置。
背景技术：
湿式电除尘器已广泛应用于钢铁生产企业，尤其在转炉煤气系统的生产工 艺中，湿式电除尘器的应用为企业降低生产成本，提高产品质量创造了条件。 但湿式电除尘器污水的处理却始终是个难题。通常的做法是将电除尘器排放的 污水排至炼钢的浊环水系统。由于湿式电除尘器属于精除尘设备，污水中所含 灰尘的颗粒的直径很小，而且这些灰尘颗粒的密度也很小，在水中以悬浮物的 形式存在，将这些污水送至炼钢浊环水系统中去处理存在着下列缺点：一、处 理效果差，费用高。统计数据表明，当湿式电除尘器的污水排放量为128吨/时 时，浊环水系统每年多消耗化学药品的费用在100万元以上，而且经处理后的 水中悬浮物含量依然很高。浊环水中悬浮物含量高对炼钢生产是一种软伤害， 它不会使生产系统立即停产，但浊环水中的悬浮物会逐层地附着在一、二级文 式管煤气洗涤器的内壁上，造成设备流道面积减小，减小到一定程度只好被迫 停产清垢，而且人工进入设备内部清垢的劳动强度大、危险程度高。更重要的 是，由于湿式电除尘器不能用浊环水做水源，所以排放到浊环水系统的污水经 处理后又要自然外排，这多重损失必然造成生产成本的上升。外排水同时造成 了环境污染，也就是说现有污水处理工艺的处理效果差、成本高，影响生产又 污染环境。
实用新型内容：
本实用新型目的是提供一种湿式电除尘器污水自循环处理装置，将湿式电 除尘器污水通过处理，使之自动循环，节能环保，解决背景技术中存在的上述 问题。
本实用新型的技术方案是：

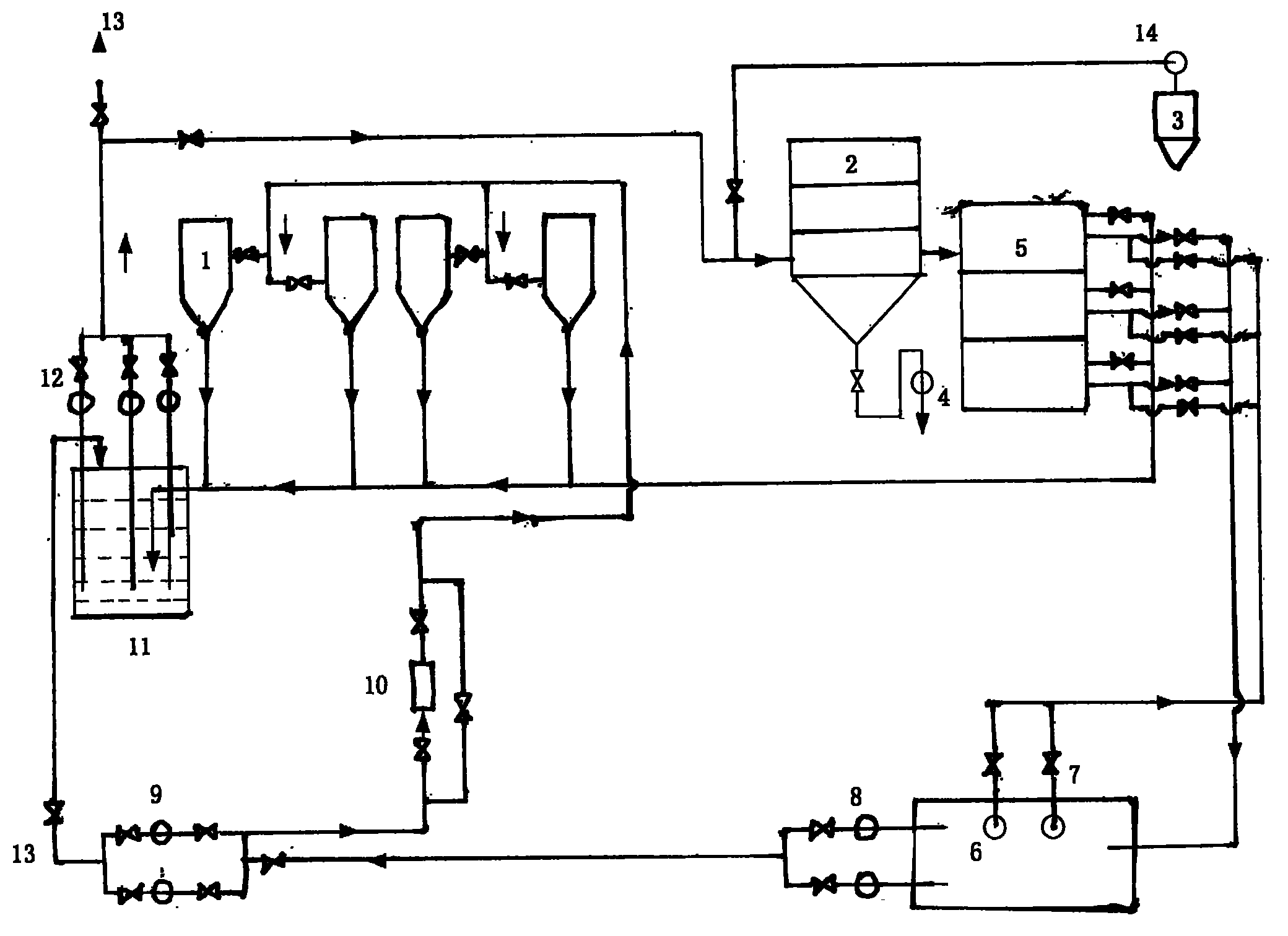

湿式电除尘器污水自循环处理装置组成包括湿式电除尘器、污水容器、污 水泵、化学除污容器、快滤容器、清水容器、清水泵，湿式电除尘器的底部通 过管路与污水容器连接，污水容器通过污水泵、管路与化学除污容器连接，化 学除污容器通过管路与快滤容器连接，快滤容器通过管路与清水容器连接，清 水容器通过清水泵、管路与湿式电除尘器顶部连接。
在快滤容器与清水容器之间设有反冲洗泵，通过管路连接在快滤容器与清 水容器之间，并通过管路与污水容器连接。
在化学除污容器旁设有加药泵和溶药容器，化学除污容器通过管路与加药 泵连接，加药泵连接溶药容器。
清水泵与湿式电除尘器顶部之间设有水过滤器，水过滤器通过管路与给水 泵和湿式电除尘器顶部连接。
采用本实用新型，将湿式电除尘器排出的污水汇于污水容器，然后用污水 泵将其送至化学除污容器，在化学除污容器中污水与相关化学药剂进行反应初 步除污、除油，水中污物沉降在化学除污容器的底部，可集中将其送至炼铁厂 做原料。经化学除污容器处理的水流至快滤容器进一步净化(此时水中悬浮物 只有5-30mg/L)，之后注入清水容器，清水泵把清水容器中清水再送至湿式电 除尘器进行喷淋，喷淋形成的污水注入污水容器中，如此循环。
当快滤容器运行一段时间后，可以通过反冲洗泵将清水容器中的清水送入 快虑容器进行反冲洗，反冲洗产生的污水也注入污水容器中，这样就形成了一 个完全封闭的自循环处理系统。
本实用新型具有如下特点：①处理成本低，水质洁净稳定。②相关用水设 备的连续稳定运行时间与以前相比成倍增加。③消除了对环境的污染。本实用 新型具有广泛的社会效益和经济效益，节水环保。
