申请日2006.07.07
公开(公告)日2007.07.04
IPC分类号C02F1/40
摘要
一种移动撬装式含油污泥污水油水回收装置。主要解决现有含油污泥回收装置对含油污泥处理效果差的问题。其特征在于：旋流除油器(2)内上部横向固定有滤网(7)，旋流除油器(2)外上端有与输油管线相连的油水管(8)，旋流除油器(2)内至少固定有4个不同方向的旋流喷头(6)，旋流喷头(6)通过管线与热能发生器(1)相连，旋流除油器(2)下有与泥水分离器相连的管线(9);螺旋上料器(3)上有置于旋流除油器(2)内的弯头(4)，弯头(4)内上部至少固定有4个不同方向的喷头(5)，喷头(5)通过管线与热能发生器(1)相连通。该移动撬装式含油污泥污水油水回收装置具有对含油污泥处理效果好及结构简单的特点。
权利要求书

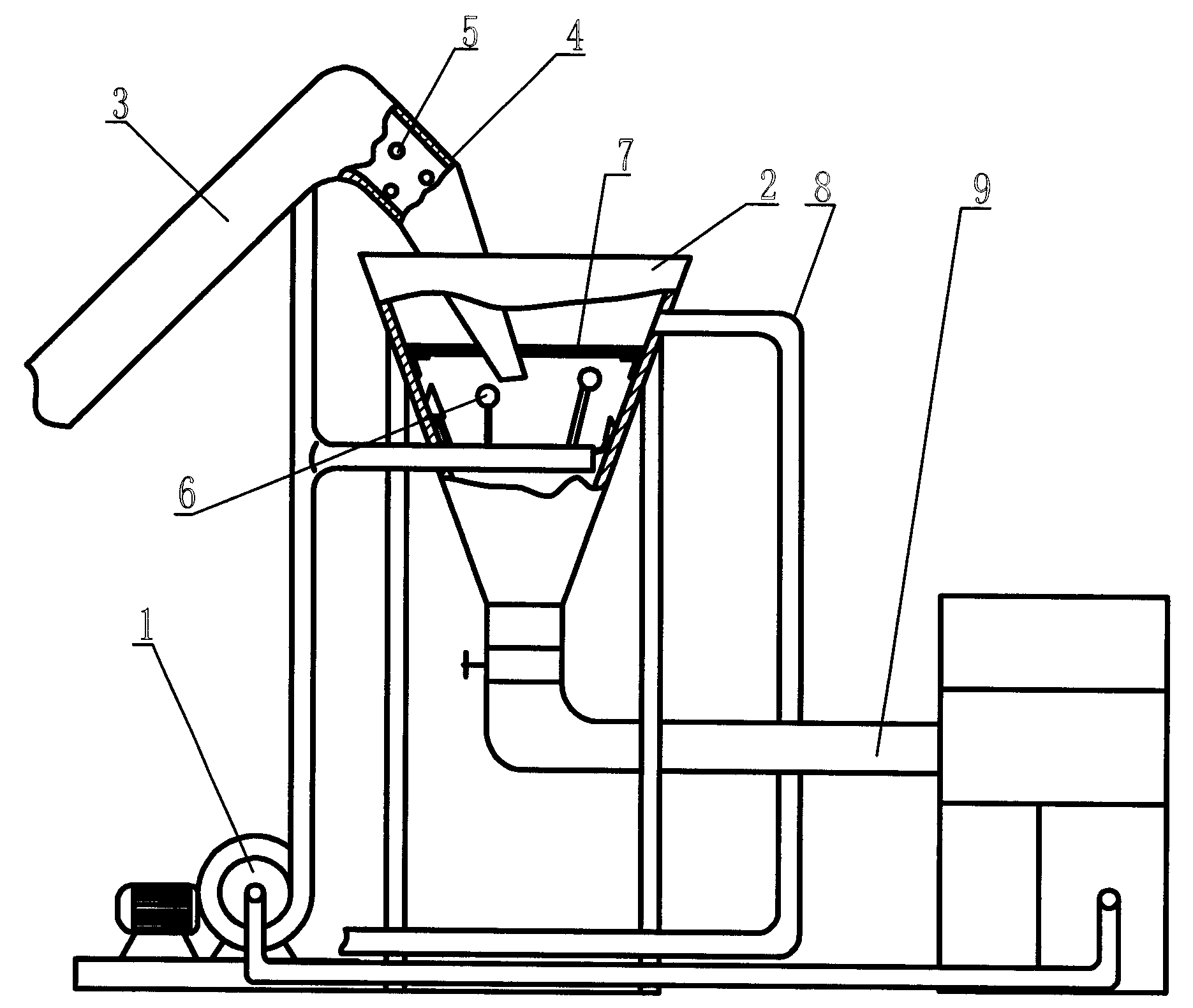

1、一种移动撬装式含油污泥污水油水回收装置，包括热能发生 器(1)、螺旋上料器(3)及旋流除油器(2)，其特征在于：旋流除油器(2) 内上部横向固定有滤网(7)，旋流除油器(2)外滤网(7)上端有与输油 管线相连的油水管(8)，滤网(7)下旋流除油器(2)内至少固定有4个 不同方向的旋流喷头(6)，旋流喷头(6)通过管线与热能发生器(1)相 连，旋流除油器(2)下有与泥水分离器相连的管线(9);螺旋上料器(3) 上有置于旋流除油器(2)内滤网(7)下的弯头(4)，弯头(4)内上部至少 固定有4个不同方向的喷头(5)，喷头(5)通过管线与热能发生器(1) 相连通。
2、根据权利要求1所述的移动撬装式含油污泥污水油水回收装 置，其特征在于：喷头(5)为6个。
3、根据权利要求2所述的移动撬装式含油污泥污水油水回收装 置，其特征在于：旋流喷头(6)为6个。
说明书
移动撬装式含油污泥污水油水回收装置
技术领域：
本实用新型涉及油田采油领域中所用的含油污泥回收装置，尤其 是移动撬装式含油污泥污水油水回收装置。
背景技术：
随着油田建设的不断深入开发，油田的环境保护工作也越来越重 要。清罐、回收水池及事故隔油池是油田目前的主要污染源。目前对 处理清罐、回收水池及事故隔油池的含油污泥主要采用污水处理装置 和油分离装置，这两种装置对含油污泥处理效果差，使大量含油污泥 没有合适的处理，含油污泥通过掩埋方法进行处理，或仍在污水装置 中，造成二次污染，从而继续污染环境，不利于推广应用。
实用新型内容：
为了解决现有含油污泥回收装置对含油污泥处理效果差的问题， 本实用新型提供一种移动撬装式含油污泥污水油水回收装置，该移动 撬装式含油污泥污水油水回收装置具有对含油污泥处理效果好及结 构简单的特点。
本实用新型的技术方案是：该移动撬装式含油污泥污水油水回收 装置包括热能发生器、螺旋上料器及旋流除油器，旋流除油器内上部 横向固定有滤网，旋流除油器外滤网上端有与输油管线相连的油水 管，滤网下旋流除油器内至少固定有4个不同方向的旋流喷头，旋流 喷头通过管线与热能发生器相连，旋流除油器下有与泥水分离器相连 的管线;螺旋上料器上有置于旋流除油器内滤网下的弯头，弯头内上 部至少固定有4个不同方向的喷头，喷头通过管线与热能发生器相连 通。
上述方案中的喷头为6个;旋流喷头为6个。
本实用新型具有如下有益效果：该移动撬装式含油污泥污水油水 回收装置由于采取上述方案，首先由于在螺旋上料器向下弯头内固定 有6个不同方向的喷头，当含油污泥通过此处时，喷头喷出热能发生 器提供的高压高温热水，对含油污泥进行碎泥化油，这样就提高了处 理含油污泥的效率;其次是由于在旋流除油器内固定有6个不同方向 的旋流喷头，当含油污泥进入旋流除油器内，通过旋流喷头的喷射， 使旋流除油器内的含油污泥进行旋转，加快油水泥的分离速度，从而 提高了处理油水泥的效率;最后由于在旋流除油器内上部横向固定有 滤网，当含油污泥进入旋流除油器内，通过旋流喷头的喷射时，滤网 隔离了悬浮物，使分离效果增强，从而提高了处理油水泥的效率，避 免了二次污染，保护了污染环境，有利于推广应用。
