申请日2006.06.20
公开(公告)日2007.01.17
IPC分类号B01D36/00; C02F1/00
摘要
一种家庭饮用水处理机，采用聚丙烯材料制成沙滤筒、吸附筒及储水筒，并用管阀相连。在沙滤筒内装填沙子，在吸附筒内装填活性炭，在储水筒内安装紫外线灯管，并接通自来水，开启紫外线灯。当自来水注入沙滤筒过滤后，再进入吸附筒吸附，然后进入沉淀筒底部，活性炭细末在储水筒底部得到沉淀，处理水经过紫外线灯杀菌照射后，自来水中便不含有机物质和余氯以及其它有毒有害物质，能有效保证人的身体健康。经过一段时间运行后，可通过放空管放空筒体内的水，将沙子取出洗净，可重新使用，而活性炭则须活化或更换。
权利要求书

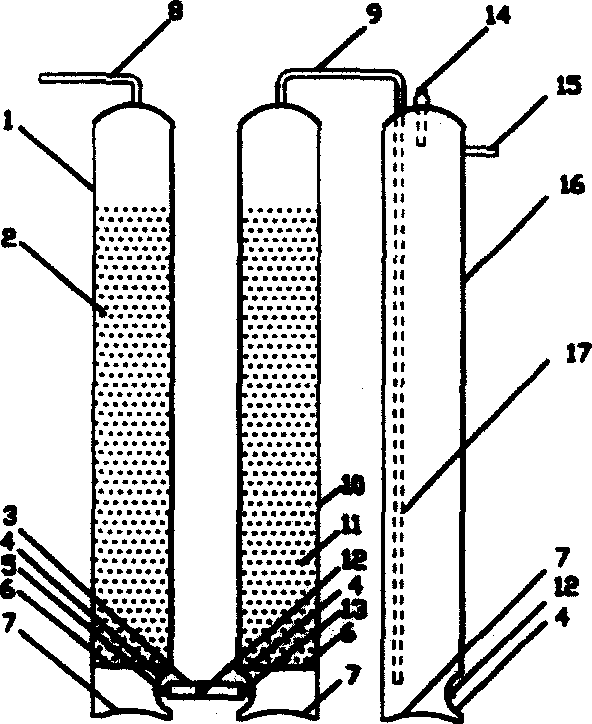

1、一种家庭饮用水处理机，由沙滤筒(1)沙子(2)、下端连接水管(3)、 下端弯弧(4)、沙滤出水管(5)、不锈钢筛网(6)、弯弧底座(7)、自来水进 水管(8)、上端连接水管(9)、吸附筒(10)、活性炭(11)、放空管(12)、下 端进水口(13)、紫外线灯(14)、出水口(15)、储水筒(16)、沉淀插管(17) 组成。
2、根据权利要求1所述的家庭饮用水处理机，其特征是沙滤筒(1)、吸附 筒(10)、储水筒(16)用聚丙烯塑料制成。
3、根据权利要求1所述的家庭饮用水处理机，其特征是沙滤筒(1)、吸附 筒(10)、储水筒(16)均设置下端弯弧(4)和弯弧底座(7)。
4、根据权利要求1所述的家庭饮用水处理机，其特征是沙滤出水管(5)、 下端连接水管(3)和下端进水口(13)均安装在下端弯弧(4)处。
5、根据权利要求1所述的家庭饮用水处理机，其特征是放空管(12)分别 设置在沙滤筒(1)与吸附筒(10)之间及储水筒(16)的下端弯弧(4)处。
6、根据权利要求1所述的家庭饮用水处理机，其特征是沉淀插管(17)设 置在储水筒(16)内。
7、根据权利要求1所述的家庭饮用水处理机，其特征是储水筒(16)的顶 部安装了紫外线灯(14)。
8、根据权利要求1所述的家庭饮用水处理机，其特征是沙滤筒(1)内装 填了沙子(2)、在吸筒内装填了活性炭(11)，并用不锈钢筛网(6)承托。
9、根据权利要求1所述的家庭饮用水处理机，其特征是沙滤筒(1)与吸 附筒(10)可分别安装成多级并联装置。
说明书
家庭饮用水处理机
技术领域 本发明涉及一种饮用水处理机，尤其是家庭饮用水处理机。
背景技术 目前，公知的家庭饮用水一般由城市自来水厂供应，由于自来 水原水水质不断受到污染，而自来水处理工艺中，没有专门工序处理原水中的 有机物质，有机质便进入饮用水中，对人体健康构成威胁。同时，自来水厂为 了保证末端用户的水中含有能杀灭微生物的消毒剂，一般在处理工艺中设计了 加氯装置，对自来水加氯，使自来水管末端中含有余氯。而氯在高温条件下， 会产生一些对人体有害的三卤甲烷等可能导致人体健康受到损害的有机化合物 等有毒有害物质。
发明内容 本发明的目的是提供一种饮用水处理机，特别是家庭饮用水处 理机，通过采用沙滤、活性炭吸附以及紫外线杀菌工艺，对自来水进行再处理， 使自来水中的有机质和余氯以及其它有毒有害物质首先通过沙子物理拦截，再 被活性炭吸附，然后通过紫外线灯照射，杀灭自来水中的微生物，使饮用水中 不含对人体有害的有机物质和余氯以及其它有毒有害物质，保证人体健康。
本发明的目的是这样实现的：采用聚丙烯材料，制作成三个筒体，第一个 筒体内装填沙子、第二个筒体内装填活性炭，第三个筒体内安装紫外线杀菌灯， 并用聚丙烯管阀联系成一个整体，再与自来水管连接。用户在使用时，只需打 开进水阀，自来水便进入沙滤筒内过滤，再进入活性炭筒内吸附，最后进入储 水筒内，在流出前经过紫外线灯瞬间杀灭微生物。这时的自来水中，不含有机 物质与余氯及其它有毒有害物质。经过一段时间运行后，可通过放空管放空筒 体内的水，将沙子取出洗净，可重新使用，而活性炭则须活化或更换。
由于采用上述方案，自来水经过物理拦截与物理吸附及杀菌处理后，水质 纯净，不含有对人体健康有危害的有机物质及余氯在加热过程中产生的三卤甲 烷等有机化合物，能有效保护人体健康。这种家庭饮用水处理机设计巧妙，结 构合理，经济实用，适应性强。
