申请日2006.06.19
公开(公告)日2007.07.04
IPC分类号E03C1/12; E03C1/14; E03D1/24
摘要
一种家庭污水收集再利用装置，解决了将污水通过水泵抽至马桶中冲洗，浪费电能的问题;三通球心阀分别连接水龙头、上加压水箱、马桶储水箱的浮球阀;上加压水箱的出气口通过管道与下储水箱连接;面盆的下水管连接有止回阀，然后连接下储水箱;在下储水箱下部连接的出水管与马桶储水箱的浮球阀连接，下储水箱的上部管路连接有红外感应阀，然后通过管路连接下水管。就可有效地利用生活日常污水冲洗马桶，从而节约了水资源，并给用户带来经济上的节省。
权利要求书
1、一种家庭污水收集再利用装置，包括马桶储水箱的浮 球阀、管道，其特征在于，三通球心阀A端接自来水管、B端接水 龙头、C端连接上加压水箱的进出水口及马桶储水箱的浮球阀; 上加压水箱的出气口通过管道与下储水箱连接;面盆的下水管连 接有止回阀，然后连接下储水箱;在下储水箱下部连接的出水管 与马桶储水箱的浮球阀连接，下储水箱的上部管路连接有红外感 应阀，然后通过管路连接下水管。
说明书
家庭污水收集再利用装置
技术领域
本实用新型涉及一种家庭污水收集再利用装置。
背景技术
目前，公知的马桶是直接由自来水供水，而生活用水后的污水，如洗脸、洗衣后的污水等直接排放到下水管路白白浪费掉， 随着水资源的日益紧张，节约用水越来越重要。为了节水，有人 将生活用水后的污水排放到储水箱中，然后通过水泵抽至马桶中 冲洗，这样虽然节省了水，但浪费了电能。
发明内容
本实用新型的目的在于，解决上述现有所存在的问题，提 供一种它收集生活日常污水，然后供应马桶所需用水的一种家庭 污水收集再利用装置。

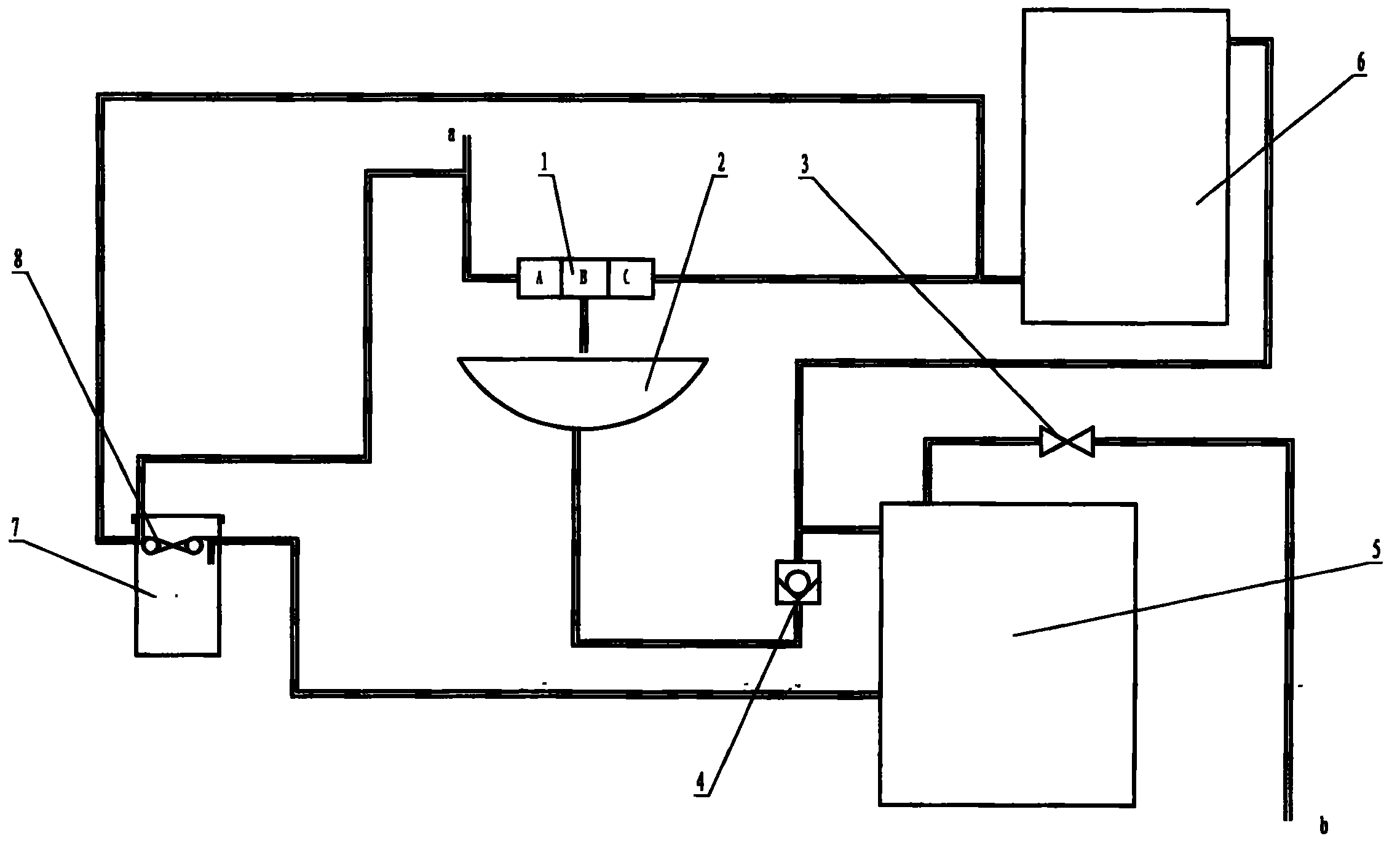

本实用新型是这样实现的：三通球心阀A端接自来水管、B 端接水龙头、C端连接上加压水箱的进出水口及马桶储水箱的浮 球阀;上加压水箱的出气口通过管道与下储水箱连接。面盆的下 水管连接有止回阀，然后连接下储水箱;在下储水箱下部连接的 出水管与马桶储水箱的浮球阀连接，下储水箱的上部管路连接有 红外感应阀，然后通过管路连接下水管。
本实用新型的优点在于，采用新的连接结构，就可有效的 利用生活日常污水冲洗马桶，从而节约了水资源，并给用户带来 经济上的节省。
