申请日2006.06.23
公开(公告)日2007.05.30
IPC分类号E21B43/20; E21B37/00; B01D25/00
摘要
本实用新型涉及一种油田注水井污水过滤洗井装置。其技术方案是：包括罐体和设置在罐体上的进水口、出水口，以及设置在罐体内的过滤器组成，其特征是：设置在罐体内的过滤器由多级过滤网和挡板组成，其中的过滤网的目数在80-200目之间，并沿流体流动方向呈密度增加，挡板设置高度自罐底向上延伸至罐体高度1/3-1/2。本实用新型具有结构简单，使用方便，虽然处理后的污水达不到进口设备的水质标准，但是能够有效地将油污、杂质过滤，满足注入水的使用要求，并且处理效率高，成本低，不易出现堵塞滤网的现象发生，事后滤网清洗简单，可以反复使用。
权利要求书
1、一种注水井污水过滤洗井装置，包括罐体和设置在罐体上的进水口、出 水口，以及设置在罐体内的过滤器组成，其特征是：设置在罐体内的过滤器由 多级过滤网和挡板组成，其中的过滤网的目数在80-200目之间，并沿流体流动 方向呈密度增加，挡板设置高度自罐底向上延伸至罐体高度1/3-1/2。
2、根据权利要求1所述的注水井污水过滤洗井装置，其特征是：每级过滤 网前后采用支撑架网夹持结构。
3、根据权利要求1或2所述的注水井污水过滤洗井装置，其特征是：在罐 体的底部设置有排污口和控制阀，进水口的高度大于出水口的高度，罐体装置 在拖车底盘上，并在拖车底盘上设置操作台。
说明书
注水井污水过滤洗井装置
技术领域
本实用新型涉及一种油田注水井污水过滤洗井装置。
背景技术
油田注水井进行作业时通常采用运水罐车将油井内的污水拉走排放，同时 用罐车拉来清水注入井下。这样一来一去需要使用大量罐车往返运输污水和清 水，造成大量的资源浪费，注水成本也很高，同时拉走的污水直接排放形成环 境污染。近几年，随着人们环保意识的提高，对油井污水的净化再利用进行了 尝试，引进了污水净化灌。该净化罐的过滤器采用芯柱结构，在用于处理油井 污水时，经常出现原油堵塞过滤器，造成停工，并且需要不断清洗、更换过滤 器，影响注水效率，同时引进的设备价格昂贵，不能适应油井污水处理的实际 要求。
发明内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种简单、实用的 注水井污水过滤洗井装置。

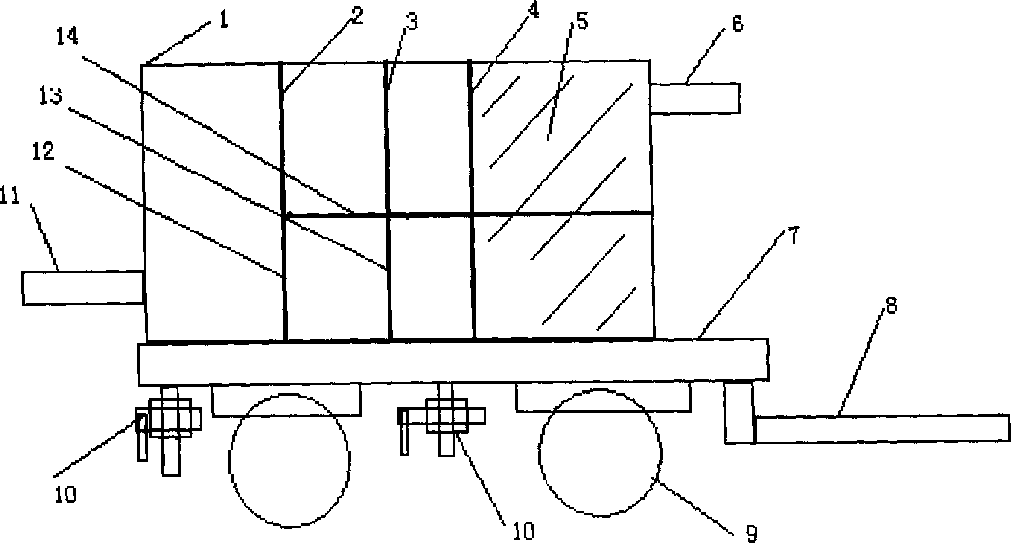

其技术方案是：包括罐体和设置在罐体上的进水口、出水口，以及设置在 罐体内的过滤器组成，其特征是：设置在罐体内的过滤器由多级过滤网和挡板 组成，其中的过滤网的目数在80-200目之间，并沿流体流动方向呈密度增加， 挡板设置高度自罐底向上延伸至罐体高度1/3-1/2。
其改进方案还包括：每级过滤网采用前后采用支撑架网夹持结构。在罐体 的底部设置有排污口和控制阀，进水口的高度大于出水口的高度。罐体装置在 拖车底盘上，并在拖车底盘上设置操作台。
本实用新型具有结构简单，使用方便，虽然处理后的污水达不到进口设备 的水质标准，但是能够有效地将油污、杂质过滤，满足注入水的使用要求，并 且处理效率高，成本低，不易出现堵塞滤网的现象发生，事后滤网清洗简单， 可以反复使用。
