申请日2006.06.23
公开(公告)日2006.12.27
IPC分类号C02F9/14; C02F1/32; C02F1/52; C02F3/10
摘要
采用碳钢材料，制作成一个四方体装置。水泵与射流器将生活污水与空气在装置底部注入，冲击橡胶颗粒填料并使其流化。污水中的有机物与有毒有害物质和橡胶颗粒填料上附着生长的微生物接触，转化成二氧化碳与水或其它无害物质。在完成处理程序后，污泥上升受阻，相互间碰撞絮凝，形成较大污泥颗粒沉降至集泥斗内，由排泥管重力排出。污水经过泥水分离，成为处理水，被紫外线灯杀菌处理后，达标排放。橡胶颗粒填料则被不锈钢筛网阻拦在装置内，总是呈流化态，与污水持续发生生物化学反应。经过一段时间的运行后，接触沉淀滤料需要进行反冲洗。
权利要求书

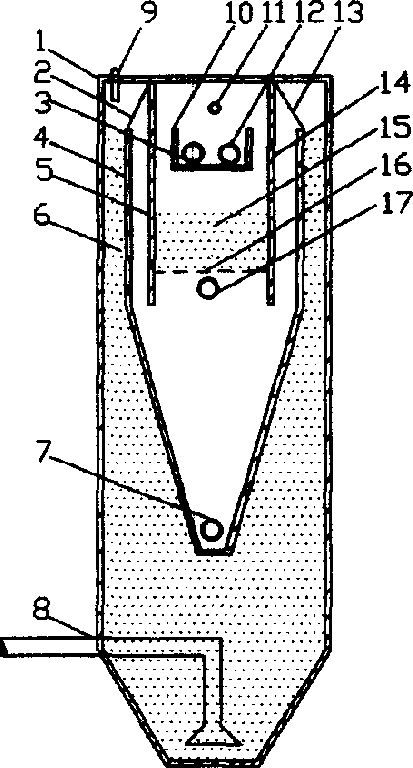

1、一种生活污水流化床一体化处理装置，由机体(1)、不锈钢筛网(2、 13)、处理水排放管(3)、集泥斗(4)、挡板(5、14)、橡胶颗粒填料(6)、排 泥管(7)、进水管(8)、液位计(9)、溢流堰(10)、紫外线灯(11)、反冲洗 泥水排放管(12)、接触沉淀滤料(15)、玻璃钢格栅(16)、反冲洗水管(17) 组成。
2、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是集泥 斗(4)上端引导污水与污泥及空气进行消能与改变污水与污泥的流态。
3、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是在集 泥斗(4)的内侧设置挡板(5、14)。
4、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是挡板 (5、14)设在装置顶部，从两侧引导污水与污泥进行泥水分离。
5、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是在挡 板(5、14)内侧设置接触沉淀滤料(13)。
6、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是接触 沉淀滤料(15)下安装反冲洗供水管(17)。
7、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是反冲 洗泥水排放管(12)安装在出水堰(10)内。
8、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是紫外 线灯管(11)安装在溢流堰(10)的上部。
9、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是液位 计(7)安装在装置顶部。
10、根据权利要求1所述的生活污水流化床一体化处理装置，其特征是不 锈钢筛网(2、13)镶嵌在集泥斗(4)的上端，且与挡板(5、14)上部相连。
说明书
生活污水流化床一体化处理装置
技术领域 本发明涉及一种生活污水处理装置，尤其是生活污水流化床一 体化处理装置。
背景技术 目前，公知的生活污水处理有多种处理工艺，每种工艺由不同 的处理单元组合起来，构成生活污水的处理流程。由于处理流程长，组合单元 多，所需要的设备投资大，设备利用效率低。在生活污水处理中，主要单元是 去除污水中的有机物等有毒有害物质以及泥水分离，使处理水能达到标准后排 放。如果能将有机物等有毒有害物质的去除和泥水分离单元组合在一个装置内， 就能减少设备投资，降低污水处理成本。
发明内容 本发明的目的是提供一种生活污水处理装置，特别是生活污水 流化床一体化处理装置，通过采用一体化组合方式，将去除生活污水中的有机 物等有毒有害物质和泥水分离两个不同功能的单元组合在一个处理装置内，制 成一个一体化的处理装置。生活污水与空气通过水泵与射流器从一体化装置的 底部呈颗粒状喷射出来，空气与污水充分混合，一起进入装置内。在装置内装 填废橡胶小颗粒填料，在水泵与射流器的压力下，橡胶填料在装置内呈流化态 —即橡胶颗粒在污水中不断地运动，与污水发生接触，橡胶颗粒填料上附着生 长的好氧微生物从污水中获得有机物等能量，以维持其生存和种群扩大，由于 反应是在好氧状态下进行的，污水中含有溶解氧，使生物化学反应呈好氧反应 特性。由于污水、橡胶颗粒填料、污泥在装置内均呈流化状态，在水泵与射器 的推动下一起上升，空气从装置顶部两侧逸出，污泥与污水便越过集泥斗顶端 进入沉淀区，污水通过接触沉淀滤料处理后成为处理水，污泥则在通过接触沉 淀滤料时受阻，不能上升，便在相互碰撞中形成较大颗粒，沉降至集泥斗内， 由排泥管重力排出;橡胶颗粒填料在运行至集泥斗上端时，安装在集泥斗顶部 处的不锈钢筛网阻止了橡胶颗粒填料的运动，橡胶颗粒填料在水力推动下，仍 然在装置内处于运动状态，既不能沉降也不能流出，只能在装置内处于流化状 态，不断地与污水发生接触，填料上附着生长的生物膜持续地吸收污水中的有 机物质及其它有毒有害物质。而处理水进入集水堰内，由紫外线杀菌处理后流 出装置，达到处理标准排放。经过一段时间的运行后，接触沉淀滤料中会积累 污泥，污水不能顺利通过，水位上升，降低处理能力与处理质量。当水位上升 达到液位计时，液位计发出讯号，启动反冲洗程序，进行反冲洗。
本发明的目的是这样实现的：采用碳钢材料，制作成一个四方装置。装置 内的功能分为布水与布气区、填料流化区、消能区、泥水分离区、静水与杀菌 区。水泵与射流器将生活污水与空气从装置底部的布水与布气区进入，空气与 污水呈紊流状态在装置底部进入，冲击预先装填在装置内的橡胶颗粒填料，使 橡胶颗粒填料在水力与空气的推动下运动，由于经过前期培养与驯化后，橡胶 颗粒填料上附着生长了微生物富集的生物膜，当空气与污水进入装置后，部分 空气溶解成为溶解氧，为好氧微生物提供氧源。生活污水、空气与橡胶颗粒填 料在相互接触与冲击中，不断地运动，污水中的有机物与橡胶颗粒填料上附着 生长的微生物接触，微生物将有机物转化成二氧化碳与水。同时，生活污水中 的其它有毒有害物质也能获得微生物的降解，转化为无机物或其它无害物质。 在完成处理程序后，污水、污泥、空气、橡胶颗粒填料四者在集泥斗的引导下， 空气从装置两侧的顶部逸出，污水与污泥越过集泥斗顶端镶嵌的不锈钢筛网的 孔隙进入接触沉淀区，在通过接触沉淀滤料层时，污泥上升受阻，相互间碰撞 絮凝，形成较大污泥颗粒沉降至集泥斗内，由排泥管重力排出。污水经过接触 沉淀滤料时，泥水分离，成为处理水，进入装置上部后流入溢流堰，在溢流堰 上方安装紫外线灯，对处理水进行杀菌处理，然后排出装置，达标排放。橡胶 颗粒填料则在上升至集泥斗顶部时，被集泥斗顶端镶嵌的不锈钢筛网阻拦，不 得通过，而水力与空气总是在不断地冲击橡胶颗粒，使橡胶颗粒填料在装置内 呈流化态，不断地运动，继续与污水不断地发生生物化学反应，去除污水中的 有机物质及其它有毒有害物质。经过一段时间的运行后，接触沉淀滤料中会积 累污泥，污水不能顺利通过，水位上升，降低处理能力与处理质量，当水位上 升达到液位计时，液位计发出讯号，启动反冲洗程序，进行反冲洗。
由于采用上述方案，生活污水在流化床一体化处理装置内完成有机物和其 它有毒有害物质的降解，然后将处理水与污泥分离，完成生活污水处理的全过 程，使生活污水经过处理后达到排放标准排放。这种生活污水流化床一体化处 理装置，结构合理，经济实用，适应性强。
