申请日2006.06.27
公开(公告)日2007.09.05
IPC分类号C02F1/32; B01J21/06
摘要
本实用新型公开了一种紫外光催化氧化污水处理器，它含有紫外灯管、进水通道、出水通道、紫外处理室、网状板、防水灯座和二氧化钛涂层;进水通道、紫外处理室、出水通道依次连接;网状板位于进水通道与紫外处理室之间，其上设置有通孔;网状板朝向紫外处理室的一面上安装有防水灯座，紫外灯管安装在防水灯座上;二氧化钛涂层位于进水通道、出水通道、紫外处理室、网状板的内表面的表层。此外，紫外灯管分纵向2排安装在网状板上;2排紫外灯管之间设置有隔板;隔板表层涂有二氧化钛涂层。本实用新型所述的紫外光催化氧化污水处理器，采用了以产生氧化自由基为主体的高级氧化技术，利用高活性自由基进攻大分子有机物并与之反应，从而破坏有机物分子结构达到氧化去除有机物的目的，应用范围广、不产生二次污染。
权利要求书
1.一种紫外光催化氧化污水处理器，其特征在于：它含有紫外灯管、进水通道、出水通道、 紫外处理室、网状板、防水灯座和二氧化钛涂层;进水通道、紫外处理室、出水通道依次 连接;网状板位于进水通道与紫外处理室之间，其上设置有通孔;网状板朝向紫外处理室 的一面上安装有防水灯座，紫外灯管安装在防水灯座上;二氧化钛涂层位于进水通道、出 水通道、紫外处理室、网状板的内表面的表层。
2.根据权利要求1所述的一种紫外光催化氧化污水处理器，其特征在于：紫外灯管分纵向2 排安装在网状板上，2排紫外灯管之间设置有隔板。
3.根据权利要求2所述的一种紫外光催化氧化污水处理器，其特征在于：隔板表层涂有二氧 化钛涂层。
说明书
紫外光催化氧化污水处理器
技术领域
本实用新型涉及一种环保设备，尤其是一种污水处理设备。
背景技术
目前，随着我国可持续发展战略的实施，环境保护、尤其是水资源的保护已经到了迫在 眉睫的地步。水中污染物尤其是有机污染物在水中存在时间长、范围广、危害大。为此需要 采取措施切实解决水污染的问题。
发明内容
本实用新型要解决的技术问题在于净化水环境，清除水中的微生物。

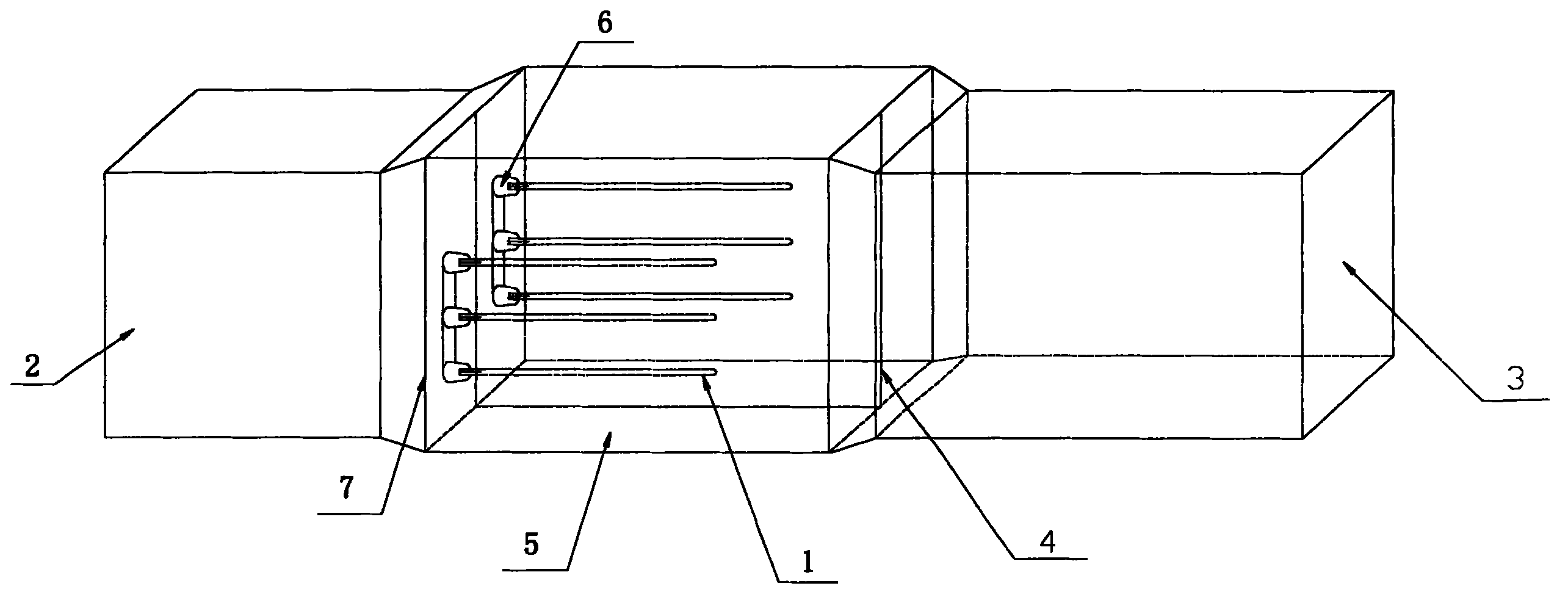

为此本实用新型公开了一种紫外光催化氧化污水处理器，它含有紫外灯管、进水通道、 出水通道、紫外处理室、网状板、防水灯座和二氧化钛涂层;进水通道、紫外处理室、出水 通道依次连接;网状板位于进水通道与紫外处理室之间，其上设置有通孔;网状板朝向紫外 处理室的一面上安装有防水灯座，紫外灯管安装在防水灯座上;二氧化钛涂层位于进水通道、 出水通道、紫外处理室、网状板的内表面的表层。
此外，紫外灯管分纵向2排安装在网状板上;2排紫外灯管之间设置有隔板;隔板表层 涂有二氧化钛涂层。
本实用新型所述的紫外光催化氧化污水处理器，采用了以产生氧化自由基为主体的高级 氧化技术，利用高活性自由基进攻大分子有机物并与之反应，从而破坏有机物分子结构达到 氧化去除有机物的目的。TiO2是一种能进行光能-化学能转换的半导体材料，并且TiO2化学 性质稳定、高效、无毒、廉价、应用范围广以及不产生二次污染，利用它的光催化氧化性在 较短的时间里将难降解毒性有机污染物氧化分解为CO2和H2O，使之完全无害化，不产生二 次污染。
