申请日2006.07.20
公开(公告)日2007.07.25
IPC分类号C02F1/46
摘要

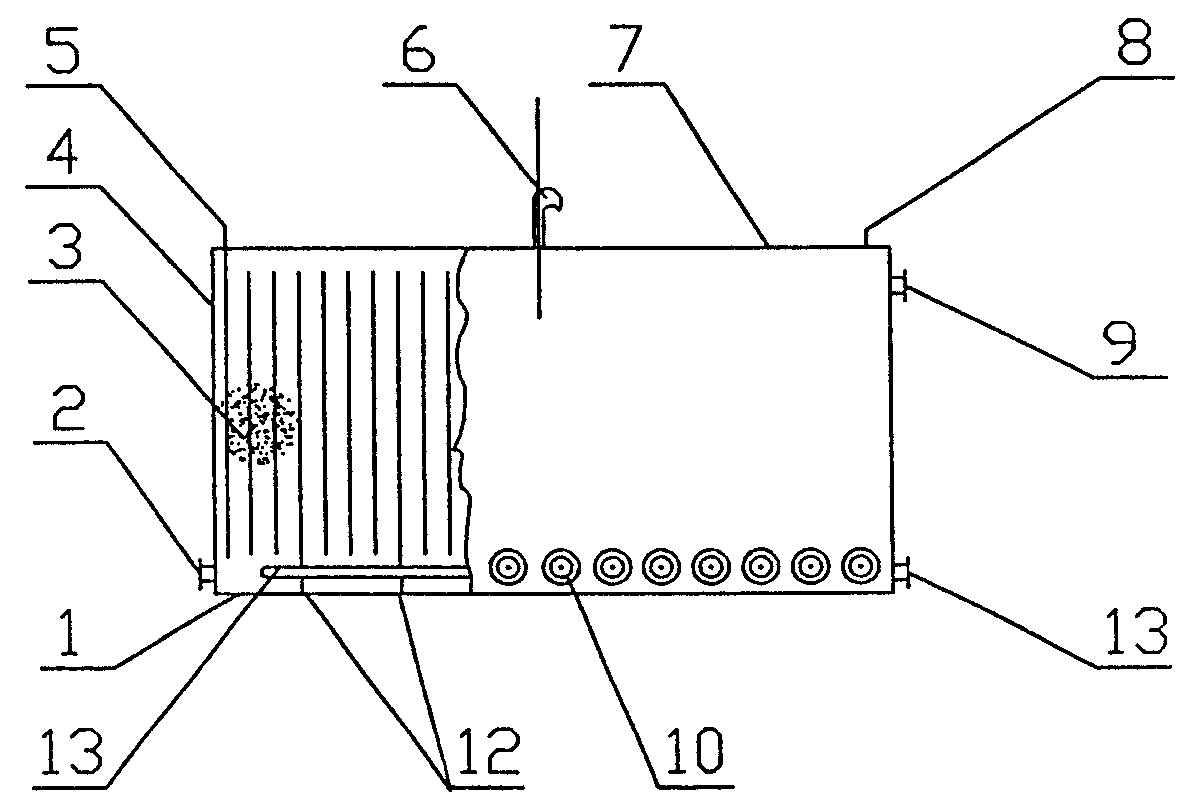

三维粒子群电化学催化水处理装置，它包括槽体、电极板、电活性粒子，所述槽体由底板(1)、墙板(4)、盖板(7)组成，进水管(2)和出水管(9)焊接在槽体墙板(4)的两端，呼吸管(6)焊接在盖板(7)顶部中间;手孔接管(10)和排净口接管(11)分别焊接在槽体两侧的相对应端下部，阳极板(5)若干片和阴极板(8)若干片相间规则地安装在槽体内，折流板(12)固定在槽体的底板(1)上;填充粒子(3)填充在槽体内。本实用新型克服了现有设置处理高浓度有机工业废水效果差、成本高等缺点。具有设计先进，结构合理，操作方便等优点。特别适合处理含盐高、含杀菌剂的高浓度有机工业废水。
权利要求书
1、三维粒子群电化学催化水处理装置，它包括槽体、电极板、 电活性粒子，其特征在于所述槽体由底板(1)、墙板(4)、盖板(7) 组成，进水管(2)和出水管(9)焊接在槽体墙板(4)的两端，按 低进高出布置，呼吸管(6)焊接在盖板(7)顶部中间;手孔接管(10) 和排净口接管(11)分别焊接在槽体两侧的相对应端下部，阳极板(5) 若干片和阴极板(8)若干片相间规则地安装在槽体内，折流板(12) 固定在槽体的底板(1)上;填充粒子(3)填充在槽体内。
2、根据权利要求1所述的三维粒子群电化学催化水处理装置， 其特征在于所述相邻阳极板(5)和阴极板(8)之间的间距为2-10 厘米。
3、根据权利要求1所述的三维粒子群电化学催化水处理装置， 其特征在于所述手孔接管(10)和排净口接管(11)按每个折流程之 间设置1个手孔接管(10)和排净口接管(11)布置。
4、根据权利要求1所述的三维粒子群电化学催化水处理装置， 其特征在于所述槽体为长方体或圆柱体。
5、根据权利要求1所述的三维粒子群电化学催化水处理装置， 其特征在于所述填充粒子(3)采用矿物性粒子作基体，在基体表面 有电催化膜。
6、根据权利要求1所述的三维粒子群电化学催化水处理装置， 其特征在于在所述槽体的底部有环形空气分布管(13)，空气分布管 (13)上钻有小孔(14)，且钻小孔数量N≥R2/r2，其中R为环形空 气分布管半径，r为小孔半径。
说明书
三维粒子群电化学催化水处理装置
技术领域
本实用新型涉及一种运用电化学原理研制的环保水处理装置，更 具体地说它是一种三维粒子群电化学催化水处理装置。
背景技术
高浓度有机工业废水的处理，是目前工业废水处理的难点和重 点，它关系到国民经济的可持续发展问题，已引起世界各国高度重视， 迄今为止高浓度有机工业废水处理装置主要有物理型、化学型、物化 型(比如微多相水处理装置，微电解装置等)、生物化学型等，物理 型和物化型水处理装置能有效地去除结构简单的有机污染物，但对于 结构稳定的有机分子(如硝基苯、苯胺等)则去除率很低，化学型因 其处理成本较高而很难推广应用，生物化学型不适用处理含盐高和含 杀菌剂的有机废水。而传统的平板电极电解槽处理废水量不大，电流 效率低，尤其是在废水电导率较低时更是如此，因此它的应用范围非 常有限，根本不能处理高浓度的有机工业废水，对平板电极电解槽进 行小改小革，功效提高也不大。
发明内容
本实用新型的目的在于克服上述现有背景技术的不足之处，而提 供一种三维粒子群电化学催化水处理装置。它特别适合处理含盐高、 含杀菌剂的高浓度有机工业废水。
本实用新型的目的是通过如下措施来达到的：三维粒子群电化学 催化水处理装置，它包括槽体、电极板、电活性粒子，其特征在于所 述槽体由底板1、墙板4、盖板7组成，进水管2和出水管9焊接在 槽体墙板4的两端，按低进高出布置，呼吸管6焊接在盖板7顶部中 间;手孔接管10和排净口接管11分别焊接在槽体两侧的相对应端下 部，阳极板5若干片和阴极板8若干片相间规则地安装在槽体内，折 流板12固定在槽体的底板1上;填充粒子3填充在槽体内。
在上述技术方案中，所述相邻阳极板5和阴极板8之间的间距为 2-10厘米。
在上述技术方案中，所述手孔接管10和排净口接管11按每个折 流程之间设置1个手孔接管10和排净口接管11布置。
在上述技术方案中，所述槽体为长方体或圆柱体。
在上述技术方案中，所述填充粒子3采用矿物性粒子(如：二氧 化硅粒子)作基体，在基体表面有电催化膜。
在上述技术方案中，所述槽体的底部有环形空气分布管13，空 气分布管13上钻有小孔14，且钻小孔数量N≥R2/r2，其中R为环形 空气分布管半径，r为小孔半径。
本实用新型三维粒子群电化学催化水处理装置具有设计先进，结 构合理，工艺规范，制造简易，操作方便，运行稳定，节省电耗，具 有良好的有机废水处理效果的优点。
经试验表明：本实用新型粒子群电化学催化氧化对硝基苯有90% 以上的去除效果，对苯胺有99%以上的去除效果。本实用新型适用于 处理难降解的有机工业废水，特别是对于难生化的含盐高，含杀菌剂 的高浓度有机工业废水处理具有独特的优势。
