申请日2006.06.23
公开(公告)日2007.10.10
IPC分类号C10G33/00
摘要
本实用新型涉及一种原油生产中乳化油脱水的处理装置，本实用新型的原油微波电热强化脱水处理橇包括热脱水器、微波处理器、电脱水器等。本实用新型采用多种脱水处理装置同时对原油进行脱水处理，大幅度缩处理时间，提高工作效率，脱水效果好。实践证明，使用本实用新型的原油微波电热强化脱水处理橇，脱水时间较传统脱水工艺减少20%;脱水后原油含水低于0.5%;设备处理量1-20m3/h;能源消耗降低30%;加药费用减少15%;工程总造价及运行费用降低20%。
权利要求书

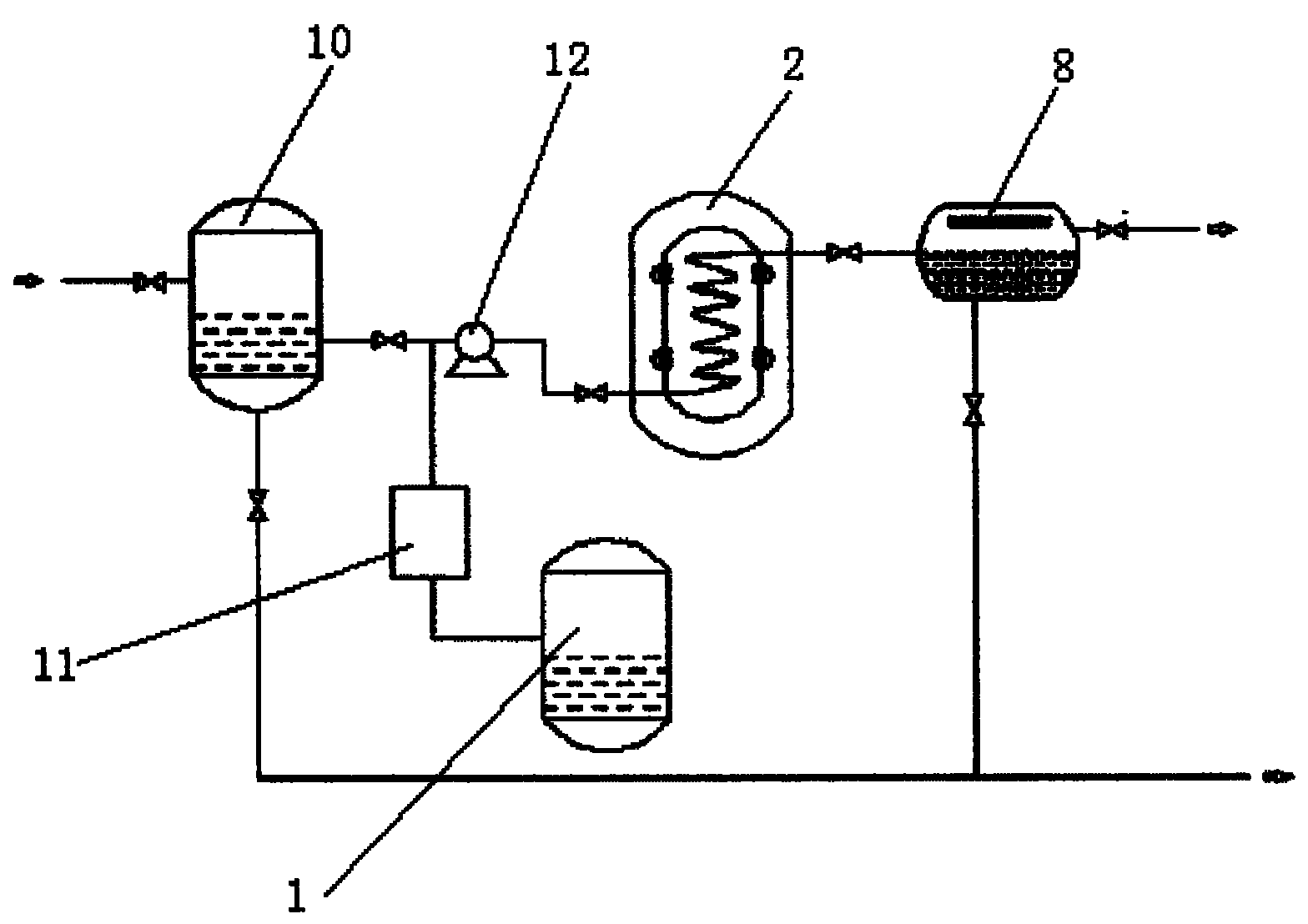

1.原油微波电热强化脱水处理橇，包括热脱水器(10)，其特征在于还 包括通过管路与热脱水器(10)连接的微波处理器(2)。
2.根据权利要求1所述的原油微波电热强化脱水处理橇，其特征在于 还包括通过管路与微波处理器(2)连接的电脱水器(8)。
3.根据权利要求1或2所述的原油微波电热强化脱水处理橇，其特征 在于还包括通过管路连接在热脱水器(10)与微波处理器(2)之间的药剂 罐(1)。
4.根据权利要求3所述的原油微波电热强化脱水处理橇，其特征在于 还包括通过管路连接在药剂罐(1)前面的药剂计量泵(11)。
5.根据权利要求4所述的原油微波电热强化脱水处理橇，其特征在于 在微波处理器(2)前面的管路上装有增压泵(12)。
6.根据权利要求1、2或4所述的原油微波电热强化脱水处理橇，其特 征在于所述微波处理器(2)包括微波处理罐(3)、设置在微波处理罐(3) 内的若干微波源(4)和安装在微波处理罐(3)内的至少一根芯轴，每根芯 轴外套装有螺旋进液管(5)。
7.根据权利要求3所述的原油微波电热强化脱水处理橇，其特征在于 所述微波处理器(2)包括微波处理罐(3)、设置在微波处理罐(3)内的若 干微波源(4)和安装在微波处理罐(3)内的至少一根芯轴，每根芯轴外套 装有螺旋进液管(5)。
8.根据权利要求5所述的原油微波电热强化脱水处理橇，其特征在于 所述微波处理器(2)包括微波处理罐(3)、设置在微波处理罐(3)内的若 干微波源(4)和安装在微波处理罐(3)内的至少一根芯轴，每根芯轴外套 装有螺旋进液管(5)。
9.根据权利要求6所述的原油微波电热强化脱水处理橇，其特征在于 所述芯轴为两根，为内芯轴(7)和外芯轴(6)，内、外芯轴同轴套装在一 起。
10.根据权利要求8所述的原油微波电热强化脱水处理橇，其特征在于 所述芯轴为两根，为内芯轴(7)和外芯轴(6)，内、外芯轴同轴套装在一 起。
说明书
原油微波电热强化脱水处理橇
技术领域
本实用新型涉及一种原油生产中乳化油脱水的处理装置，尤其是一种集 多种处理方式于一体的原油微波化学脱水处理装置。
背景技术
随着油田开发深度的进行，三次采油及各种化学措施的应用，多种化学 药剂作用在乳化液中使得其中的化学成分复杂，油田采出液的乳化程度也是 越来越高，特别是稠油及其乳化油的粘度大，密度与水接近，难以重力沉降， 乳化液的处理难度越来越大。常用的原油热化学脱水工艺中，脱水过程加热 量增大，脱水时间延长，加热温度提高，加热负荷过重，能源的综合利用率 低，设备体积庞大，占地面积大;由于加热温度的提高，设备内部构件结垢 结焦情况严重，给安全生产带来隐患。目前常用的脱水装置有原油热化学沉 降脱水装置、电脱水装置等，单纯使用一种装置进行脱水处理，脱水时间长、 效率低，难以满足脱水要求。
实用新型内容
(一)要解决的技术问题
本实用新型的目的是针对上述现有技术的不足，提供一种脱水时间短、 效率高的原油微波电热强化脱水处理橇。
(二)技术方案
为实现上述目的，本实用新型采用如下技术方案：
本实用新型所述的原油微波电热强化脱水处理橇包括热脱水器，其中还 包括通过管路与热脱水器连接的微波处理器。
其中还包括通过管路与微波处理器连接的电脱水器。
其中还包括通过管路连接在热脱水器与微波处理器之间的药剂罐。
其中在微波处理器前面的管路上装有增压泵。
其中还包括通过管路连接在药剂罐前面的药剂计量泵。
其中所述微波处理器包括微波处理罐、设置在微波处理罐内的若干微波 源和安装在微波处理罐内的至少一根芯轴，每根芯轴外套装有螺旋进液管。
其中所述芯轴为两根，为内芯轴和外芯轴，内、外芯轴同轴套装在一起。
(三)有益效果
本实用新型所述的原油微波电热强化脱水处理橇的优点和积极效果是： 本实用新型不但包括热脱水器，而且还包括通过管路与热脱水器连接的微波 处理器，在两种脱水器的双重作用下，脱水时间短，高利率高，同时，使用 微波处理器进行脱水处理，利于降低能耗。
