申请日2006.07.18
公开(公告)日2007.08.22
IPC分类号B01F7/26
摘要
本实用新型是关于对水处理用搅拌装置的改进，其特征是搅拌圆盘呈伞形，伞形表面弧线取自长短轴比为1.2-1.7∶1椭圆中1/4扇面内椭圆弧线，伞形圆盘高度与直径比为0.3-0.4，伞形表面相间设置有向上凸起的弧形推流筋条。较已有技术桨叶具有：可获得水平推流和上下翻滚两种混合搅拌效果，搅拌混合作用强，并且搅拌均匀、无死角，池容利用率高，搅拌功率消耗小，仅2-3瓦/m3，能耗低，电机在水面上，不仅提高了可靠性，延长了使用寿命，而且维修方便。
权利要求书
1、水处理用搅拌圆盘，其特征在于所说搅拌圆盘呈伞形，伞形表面弧线 取自长短轴比为1.2-1.7∶1椭圆中1/4扇面内椭圆弧线，伞形圆盘高度与直径 比为0.3-0.4，伞形表面相间设置有向上凸起的弧形推流筋条。
2、根据权利要求1所述水处理用搅拌圆盘，其特征在于所说弧形推流筋 条弯曲弧半径与伞形高度大致相等。
3、根据权利要求1所述水处理用搅拌圆盘，其特征在于所说伞形为中空 薄壁体。
4、根据权利要求1、2或3所述水处理用搅拌圆盘，其特征在于所说弧 形推流筋条在转盘外缘高度30-80mm，并向中心呈高度渐减。
5、根据权利要求4所述水处理用搅拌圆盘，其特征在于所说弧形推流筋 条迎水凸弧面为垂直平面。
6、根据权利要求4所述水处理用搅拌圆盘，其特征在于所说弧形推流筋 条截面为直角梯形。
说明书
水处理用搅拌圆盘
技术领域
实用新型是关于对水处理用搅拌装置的改进，尤其涉及一种低速搅拌 混合装置。
背景技术
水处理工艺中经常需要进行液、液或液、固两相充分混合，这些混合 通常较多采用搅拌装置实现。现有水处理用搅拌装置主要为桨叶式搅拌器， 依靠桨叶旋转产生单一轴向推流进行两相混合。这种桨叶旋转单向推流搅 拌，主要不足是：搅拌混和均匀性差，表现在近桨叶处流速高，混和能力 强，离浆叶远端，流速低，混和能力差;其次，桨叶旋转搅拌易产生混合 死角，死角存在，不仅易造成污泥沉淀，而且池容积利用率及处理效率均 会降低;再就是，桨叶旋转搅拌，搅拌功率较高，以混合为例，一般需4-5 瓦/m3，并且机电设备处于水下，故障率较高，水中杂物也易缠绕桨叶，影 响搅拌效果，甚至损坏设备，检修维护也不方便。上述问题客观存在，但 由于无更理想的搅拌装置，所以在水处理混合工艺中至今仍然使用桨叶旋 转搅拌装置。
发明内容
实用新型的目的在于克服上述已有技术的不足，提供一种搅拌流态好， 无死角区，使用功率低，检修维护方便的水处理用搅拌圆盘。

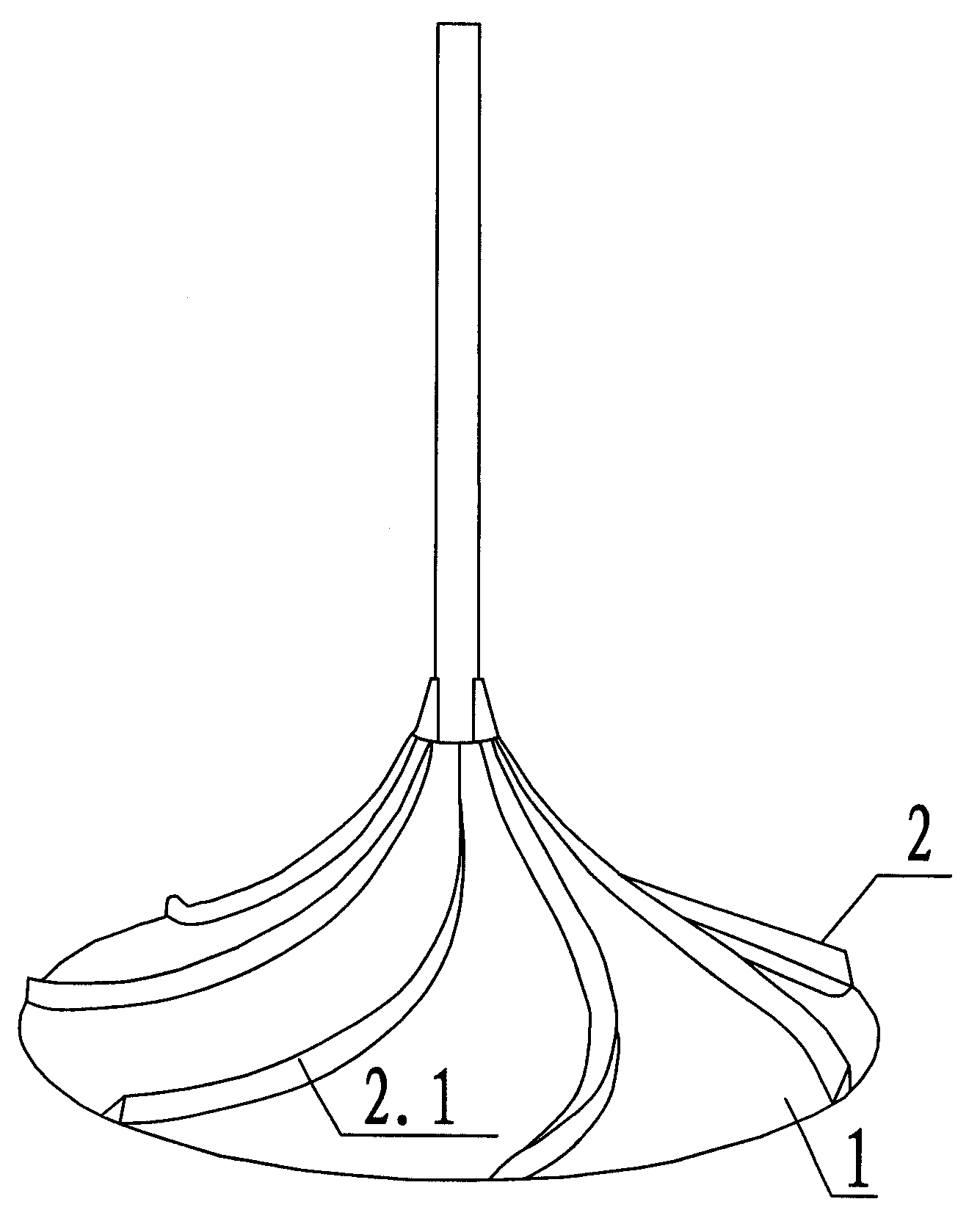

实用新型水处理用搅拌圆盘，其特征在于所说搅拌圆盘呈伞形，伞形 表面弧线取自长短轴比为1.2-1.7∶1椭圆中1/4扇面内椭圆弧线，伞形圆盘 高度与直径比为0.3-0.4，伞形表面相间设置有向上凸起的弧形推流筋条。
实用新型所说搅拌圆盘表面向上凸起的推流筋条，根据搅拌水流试验 数据，该弧形推流筋，弯曲弧半径较好与伞形高度大致相等;其凸起高度， 试验认为凸起推流筋条在转盘外缘高度30-80mm，并向中心呈高度渐减， 此结构有助于降低功率消耗，获得更佳的性能与功耗比;弧形推流筋，其 迎水凸弧面较好为垂直平面，一种较好截面为采用为直角梯形。
为降低伞形搅拌圆盘重量，减少不必要的功率消耗，所说伞形搅拌圆 盘，一种较好为制成如伞体那样的薄壁体，即伞形为中空薄壁体。
实用新型水处理用搅拌圆盘，由于采用伞形、特别是中空薄壁伞体及 表面弧形推流筋结构，在水中旋转表面凸筋起水平并向外全向推流作用， 而伞体表面弧形又可形成上下翻滚搅动作用，两者共同作用获得了很好的 搅拌混合作用，并且搅拌量大、搅拌均匀、无死角、无沉淀，池容利用率 高，搅拌功率消耗小，仅2-3瓦/m3，能耗抵，运行费用低，电机在水面上， 不仅提高了可靠性，延长了使用寿命，而且维修方便，搅拌伞形圆盘，不 会产生任何纤维缠绕，运行不需维护。可以用于各种液体与液体、液体与 固体、液体与气体搅拌、混合，尤其适用于水处理工艺各种搅拌。
以下结合一个优化具体实施方式，进一步说明实用新型。
