申请日2006.06.23
公开(公告)日2007.07.11
IPC分类号C02F1/48
摘要

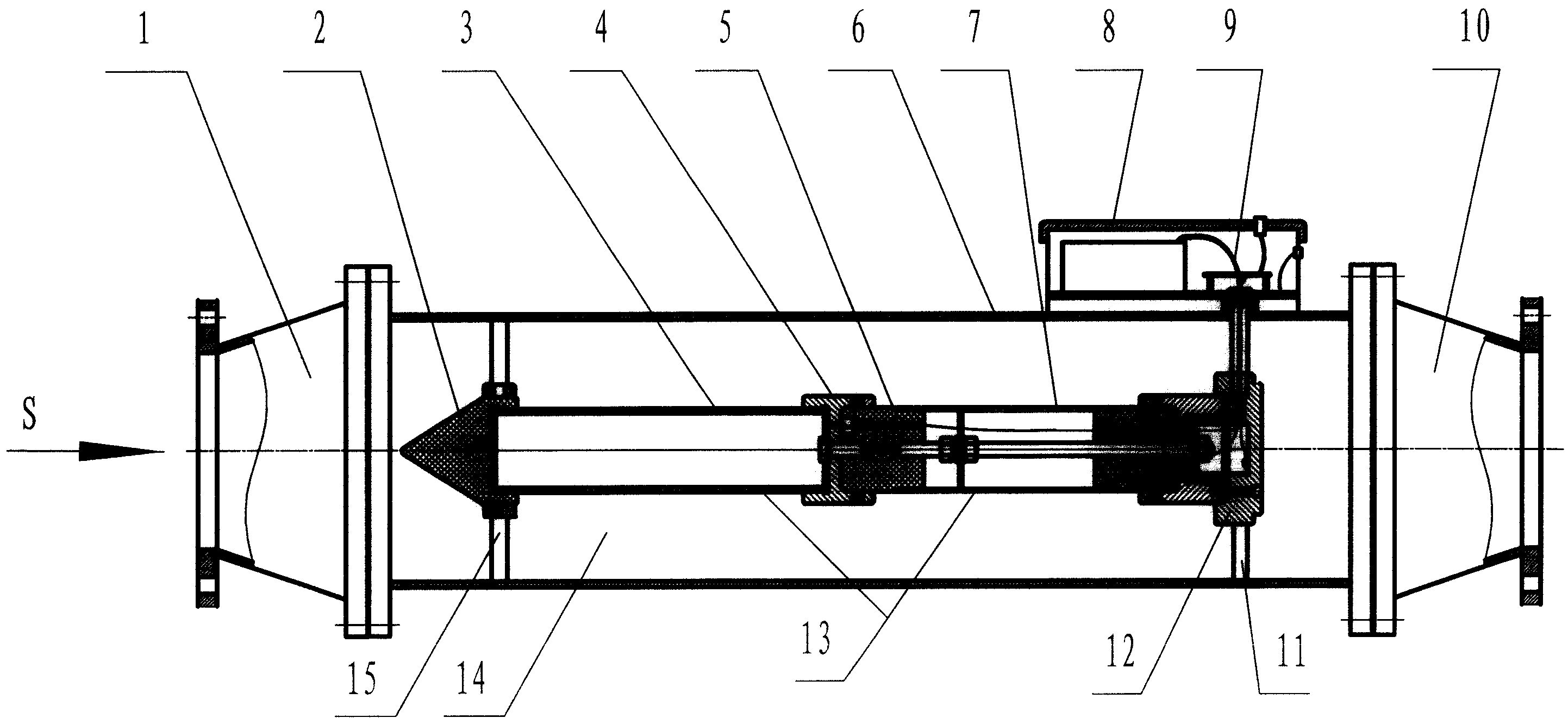

本实用新型公开了一种列变水处理器，在管体(6)内沿其轴向通过支承架至少经绝缘设有一个高频电磁场电极(3)和一个高压静电场电极(7)，电气模块箱(8)的模块输出导线(9)穿过管体(6)的管壁与高频电磁场电极(3)和高压静电场电极(7)实现电连接，高频电磁场电极(3)和高压静电场电极(7)与管体(6)内壁之间留有供液体通过的间隙(14)。管体(6)的两端分别连接有进口大小头连接管(1)和出口大小头连接管(10)。本实用新型是一种场强分布均匀与场强能量利用率高且结构紧凑、功能完善、安装使用方便的列变水处理器。
权利要求书
1、一种列变水处理器，包括管体(6)，其特征是：在所述的 管体(6)内沿其轴向通过支承架至少经绝缘设有一个高频电磁场 电极(3)和一个高压静电场电极(7)，电气模块箱(8)的模块输出导 线(9)穿过所述的管体(6)的管壁与所述的高频电磁场电极(3)和 高压静电场电极(7)电连接，所述的高频电磁场电极(3)和高压静 电场电极(7)与所述的管体(6)内壁之间留有供液体通过的间隙 (14)。
2、根据权利要求1所述的一种列变水处理器，其特征是：所 述的电气模块箱(8)设在所述的管体(6)的外壁上，与所述的管体 (6)连接成一体。
3、根据权利要求1或2所述的一种列变水处理器，其特征是： 一个所述的高频电磁场电极(3)和一个所述的高压静电场电极(7) 通过连接套(4)、绝缘块(5)轴向绝缘连接成一组组合电极(13)， 并在所述的组合电极(13)面向液体流入一端设有分流梭(2)，在所 述的管体(6)内至少设有一组所述的组合电极(13)，所述的组合电 极(13)的截面均匀设置在所述的管体(6)的截面上。
4、根据权利要求1或2所述的一种列变水处理器，其特征是： 所述的管体(6)的两端分别连接有进口大小头连接管(1)和出口大 小头连接管(10)。
5、根据权利要求3所述的一种列变水处理器，其特征是：所 述的管体(6)的两端分别连接有进口大小头连接管(1)和出口大小 头连接管(10)。
说明书
列变水处理器
技术领域
本实用新型涉及一种水处理器，尤其是涉及一种将电极整体 浸入水中的机电一体的电子式列变水处理器。
背景技术
在现有水处理技术中，应用高频电磁场或高压静电场技术， 在解决工业用水和各种循环用水的防垢、防锈、杀菌、灭藻等方 面的效果，已得到认可及逐步推广应用，所以行业内有高频电子 水处理器，也有高压静电电子水处理器，二者均能达到各自不同 程度的效果，但效果不尽人满意;因其电极一般安装在管道一侧 且与水流方向垂直或成L形(即先与水流垂直、后与水流平行) 的插入方式，这就造成场强分布不均匀与场强能量利用率低(不 充分)，其效果大打折扣，推广应用受到了限制。实际上，高频电 磁场具有良好的防垢、除垢功能，兼有杀菌、灭藻效果，而高压 静电场具有良好的防锈、杀菌、灭藻功能，兼有防垢、除垢效果， 二者的水处理效果各有侧重，如能将二者结合，并改变电极的安 置，对水质的处理效果会更好。
实用新型内容
本实用新型所要解决的技术问题是提供一种场强分布均匀与 场强能量利用率高的列变水处理器。
为了解决上述技术问题，本实用新型提供的列变水处理器包括 管体，在所述的管体内沿其轴向通过支架至少经绝缘设有一个高 频电磁场电极和一个高压静电场电极，电气模块箱的模块输出导 线穿过所述的管体管壁与所述的高频电磁场电极和高压静电场电 极电连接，所述的高频电磁场电极和高压静电场电极与所述的管 体内壁之间留有供液体通过的间隙。
所述的电气模块箱设在所述的管体的外壁上，与所述的管体 连接成一体。
一个所述的高频电磁场电极和一个所述的高压静电场电极通 过连接套轴向绝缘连接成一组组合电极，并在所述的组合电极面 向液体流入一端设有分流梭，在所述的管体内至少设有一组所述 的组合电极，所述的组合电极的截面均匀设置在所述的管体的截 面上。
所述的管体的两端分别连接有大小头连接管。
采用上述的技术方案的列变水处理器，电气模块箱与管体连 成一体，管体内置有由高频电磁场电极与高压静电场电极组成的 组合电极，管体管径较大时内置多组组合电极，管体两端为带法 兰的大小头连接管，管体管径大于进水口管径，以消除因组合电 极带来的阻力;将高频电磁场电极与高压静电场电极有机结合成 一体、充分发挥了二者功能、达到了优势互补;二种电极组合后， 整体浸入水中且与水流方向平行、使其场强均匀、能量得到充分 利用;电气模块箱与管体外壳融为一体，是一种结构紧凑、功能 完善、安装使用方便的电子水处理器，能适应水处理领域的需求。
综上所述，本实用新型是一种场强分布均匀与场强能量利用 率高且结构紧凑、功能完善、安装使用方便的列变水处理器。
