申请日2006.07.14
公开(公告)日2008.01.16
IPC分类号F24J3/00
摘要
本发明公开了一种高温废水热能提升系统，这种提升系统主要包括集水罐，射流增压装置，高温水泵和热能提升机等，它利用原有管道作为收集装置，采用超薄导热材料构成的热能提升机，通过对流和毛细现象，提高单位高温废水热能提升效率，使生产成本和能耗降低，高温废水的热能得到循环利用，减少环境污染。
权利要求书

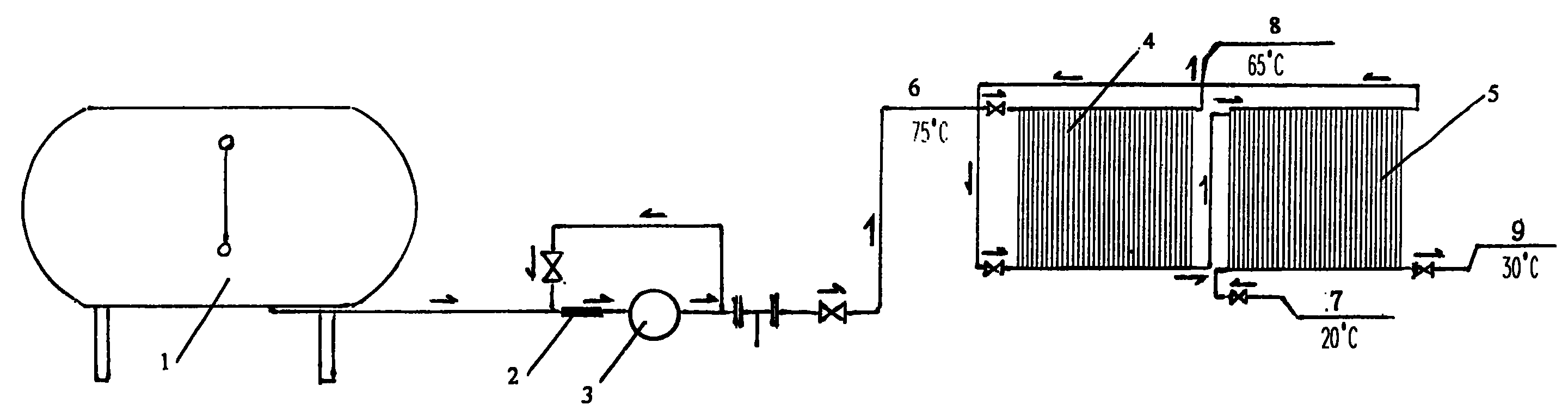

1.一种高温冷却水热能回收系统，其特征是：该系统由集水罐(1)、射流增压 装置(2)、高温水泵(3)和热能提升机(4)、(5)所组成的，它利用原有管道作为收 集系统，这个收集系统是和集水罐(1)相连通，集水罐(1)后装有射流增压装置(2) 和高温水泵(3)，而热能提升机(4)的进水端(6)是与高温水泵(3)相连通的，热 能提升机(4)和(5)是由超薄导热材料构成的，热能提升机(5)有一个软化水进水 端(7)，它还有一个高温冷却水输出的出水端(9)，热能提升机(4)有一个经过热能 提升后的软化水出口的出水端(8)。
说明书
高温废水热能提升系统
所属技术领域
本发明涉及一种高温废水热能提升系统的改进，它适用于耗能企业进行能回收和循环 利用。
技术背景
发明内容前国内的热能回收是通过普通的热交换来完成的，即采用高温热媒(例如蒸 汽、95℃的热水等)将冷媒(20℃的自来水)加温到65℃，同时热媒的温度降低到70℃， 即热能交换后热媒的温度比冷媒至少高5℃，但是，为达到这一目的，热媒的流量通常是 冷媒的几倍，工作效率低，使企业能耗高，成本居高不下。
发明内容
本发明的任务是要提供一种高温废水热能回收系统，它将高温废水部分单独收集，将 其热能提升到锅炉给水中，并保证热媒的温度比冷媒(热能提升后)的温度高10℃(在 热媒和冷媒比值为1∶1时)，热能提升效率大为提高，使能耗和生产成本显著下降。
本发明的任务是以如下的方式完成，这种高温废水热能回收系统使用一种热能提升装 置，它把收集管道汇集到集水罐中的高温废水经过射流增压装置和高温水泵输出到热能提 升机中，而锅炉给水(软化水)从热能提升机的另一端进入，相互形成对流，锅炉给水为 20℃，高温废水为75℃，且按1∶1的比例配送，锅炉给水(软化水)经热能提升后温度 为65℃，高温废水温度降低到30℃，该部分水进入废水处理池，避免使用冷却塔等对其 进行冷却浪费大量的动力消耗。热能提升机是根据毛细现象，对流原理和采用超薄导热材 料的基础上研究开发的，它是将热媒和冷媒分成尽可能小的束，形成类似的“毛细现象”， 利用水的对流原理，通过超薄导热材料，将热媒(高温废水)的热能传递到冷媒(锅炉软 化水)中，并保证高温废水的温度比被加热后的冷媒(锅炉软化水)的温度高10℃左右 (在1∶1的情况下)，使用高温废水的热能回收系统使企业的经营成本和能耗大大降低， 也减少对环境的污染。
