申请日2006.07.17
公开(公告)日2007.01.03
IPC分类号C02F3/32
摘要

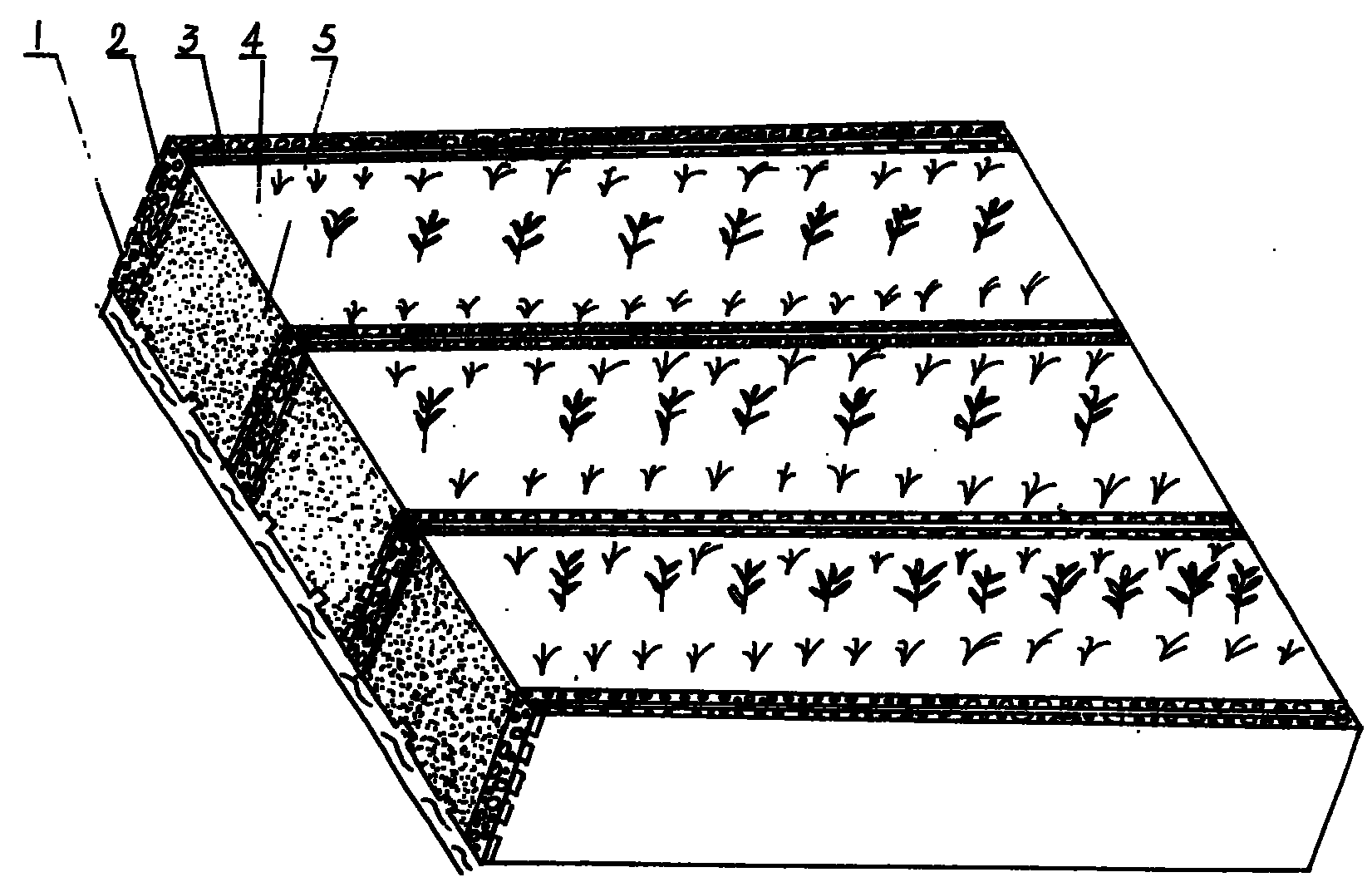

本发明公开了一种植物净化污水的设施，包括污水搜集发酵池、输水管(渠)、植物床、集水沟，其特征在于：植物床由两侧透水砌块(1)内侧的砂石滤层(2)与泥土层(4)构成，泥土层上种植有景观植物或树木，植物床的砂石滤层表面或上部设有带孔支管(3)，带孔支管与发酵后污水源相连，植物床侧下部设有集水沟(5)与排水道相连，排水道上设有闸门(7)和沉淀池，沉淀池部位设有泵站，使第一次处理后污水能提升到需要高度再通过输水管输出至下一级植物床上的带孔支管内。必要时可设三级、四级泵站甚至七至八级泵站，形成分级辐射状植物床系统，本发明可除去污水中TN、TP、CODcr、BOD580%以上。
权利要求书
1、一种植物净化污水的设施包括污水搜集发酵池、输水管 渠、植物床、集水沟，其特征在于：植物床由两侧透水砌块(1) 内侧的砂石滤层(2)与泥土层(4)构成，泥土层(4)上种植 有景观植物或树木，植物床的砂石滤层上部设有带孔支管(3)， 带孔支管(3)与发酵后污水源相连，植物床侧下部设有集水沟 (5)与排水道相连，排水道再通过输水管与下一级植物床上的 带孔支管内相连。
2、根据权利要求1所述的一种植物净化污水的设施，其特 征在于：植物床可以是长方形、圆形、棱形，其透水砌块(1) 内侧为砂石滤层(2)，中间为泥土层(4)。
3、根据权利要求1所述的一种植物净化污水的设施，其特 征在于：所说的植物床也可以是中间为砂石滤层(2)，砂石滤层 两侧为泥土层(4)，泥土层外为透水砌块(1)。
4、根据权利要求1所述的一种植物净化污水的设施，其特 征在于：所说的带孔支管上的孔口部位设有挡射板。
5、根据权利要求1所述的一种植物净化污水的设施，其特 征在于：所说的输水管为输水渠道，输水渠侧面排列有植物床。
6、权利要求1所述的一种植物净化污水的方法，其特征在：
(1)收集污水后先在发酵池内发酵3-7天后进行渣气分离;
(2)发酵后的污水通过输水管渠输送到植物床上的带孔支 管内;
(3)污水通过带孔支管滴喷于砂石滤层后通过土壤渗透供 植物根须一级吸收处理;
(4)经一级处理后污水通过集水沟汇集于排水道;
(5)通过排水道上泵站将一级吸收处理后的污水提升到下 一级植物床上表面的输水管渠中并通过第二级植物床上带孔支 管进行二级吸收处理，按此法依次进行三级、四级直至最后一级 植物床处理后的水直接排放江河或湖泊中。
说明书
植物净化污水的设施及方法
技术领域
本发明涉及一种污水处理设施及方法，尤其是一种植物净化 污水的设施及方法。
背景技术
水是人类赖以生存的宝贵资源，近年来随着工业化生产规模 不断扩大和人们生活水平的提高，工业污水和生活污水量越来越 大，对环境污染越来越严重，目前人们采用物理、化学方法来净 化污水投资大，运行成本高，难以普遍使用，致使许多中、小企 业甚至部分大企业工业污水直接排放到江河湖泊，许多城镇，尤 其是小城镇居民生活污水未得到任何处理直接排放到江河湖泊， 使可用的水资源更加匮乏。近年来人们开始研究模拟自然生态系 统如人工湿地、土地渗滤技术，地表漫流技术等来净化污水取得 了较好的效果，但上述技术应用一方面受到地质条件、土壤条件、 污水汇流量等限制，另一方面，污水处理效果难以控制。
发明内容
本发明的目的在于克服现有技术的不足，提供一种投资和运 行成本低，污水净化效果好且能较好美化环境，改善自然条件的 植物净化污水处理设施及方法。本发明的目的通过下述技术方案 来实现：本发明的设施包括污水搜集发酵池、输水管(渠)、植 物床、集水沟等，植物床由两侧透水砌块内侧的砂石滤层与泥土 层构成，泥土层上种植有景观植物或树木，植物床的砂石滤层表 面或上部设有带孔支管，带孔支管与发酵后污水源相连，植物床 侧下部设有集水沟与排水道相连，排水道上设有闸门和沉淀池， 沉淀池部位设有泵站，使第一次处理后污水能提升到需要高度再 通过输水管输出至下一级植物床上的带孔支管内。必要时可设三 级、四级泵站甚至七至八级泵站，形成分级幅射状植物床系统。
植物床可以是长方形、圆形、棱形，其透水砌块内侧为砂石 滤层，中间为泥土层。
所说的植物床也可以是中间为砂石滤层，砂石滤层两侧为泥 土层，泥土层外为透水砌块。
所说的带孔支管上的孔口部位设有挡射板，以防止水射出后 直接冲刷泥土。
所说的输水管也可以是输水渠道，输水渠侧面排列有植物 床。
本发明的处理方法如下：
1、收集污水后先在发酵池内发酵3-7天后进行渣气分离;
2、发酵后的污水通过输水管渠输送到植物床上的带孔支管 内;
3、污水通过带孔支管滴喷于砂石滤层后通过土壤渗透供植 物根须进行一级吸收处理;
4、经一级处理后污水通过集水沟汇集于排水道;
5、通过排水道上泵站将一级吸收处理后的污水提升到下一 级植物床的输水管(渠)中并通过第二级植物床上带孔支管进行 二级吸收处理，按此法依次进行三级、四级直致最后一级植物床， 处理后的水直接排放江河或湖泊中。
本发明主要利用发酵池对污水进行发酵处理，对有机物进行 分解和杀灭病原菌后，产生的沼气通过管道输送作燃气用，废渣 在发酵池一端的沉淀池中掏出，污水通过管渠和输水管、支管， 输送到植物床上经过砂石滤层渗滤到泥土层，并经植物根系吸收 净化后通过集水沟收集并通过泵站提升水位后再经第二级植物 床，仍至3、4级植物床净化，最后排放出的水一般可以达到污 水排放标准。本发明一方面利用砂石泥土层过滤和植物吸收有机 物，同时植物根系向基质中释放氧气及杀灭病原菌物质，中和相 应的重金属物等，使污水净化效果十分理想，可去除TN、TP、 CODcr、BOD5在80%以上，同时本发明在处理污水过程中具有 较好的美化市容，改善生态环境的作用。本发明带孔支管设于砂 石滤层表面或上部，可有效防止植物根须堵塞管孔，本发明在运 行过程中可以根据需要安装污水输送顺序，即在一定时间内按 一、二、三、四级植物床顺序净化，另一段时间按四、三、二、 一植物床顺序净化，以达到最佳净化效果，本发明可有效控制污 水净化效果。
本发明适用于城市或小区草坪、绿地，小城镇居民区，中小 企业。工业园区，人工林地及道路绿化区。
