申请日2006.07.16
公开(公告)日2007.06.27
IPC分类号C02F9/02; C02F1/44; C02F1/28
摘要
本实用新型涉及一种无废水排放的逆渗透式纯水机。原水经水管依次连接进水阀、初级沉淀滤水器、低压开关、进水电磁阀、前置活性炭滤水器、次级沉淀滤水器、调压稳压泵至RO膜净水器的进水端，RO膜净水器的纯净水输出经止回阀、高压开关、高压桶、后置活性炭滤水器连接鹅颈龙头输出纯净水;RO膜净水器的废水输出分别连接冲洗电磁阀和限流阀，限流阀的出水端经止回阀通过回水三通连接于进水阀与调压稳压泵之间的任一水路上。其积极效果在于水资源的再利用，也属节约水资源、保护水资源的环保型产品。具有结构简单、效果好等特点，既可应用于手动控制的冲洗机型，也可应用于程序控制的定期自动冲洗机型。
权利要求书
1、一种环保型无废水纯水机，其包括有两级沉淀滤水器、两级活性碳滤 水器和RO膜或纳滤膜净水器(8)，原水(A)经进水阀(1)连接于初级沉淀 滤水器(2)的进水端，初级沉淀滤水器(2)的出水端经低压开关(3)、进水 电磁阀(4)连接前置活性碳滤水器(5)的进水端，前置活性碳滤水器(5) 的出水端连接次级沉淀滤水器(6)的进水端;RO膜或纳滤膜净水器(8)的纯 净水输出端经止回阀(9)、高压开关(10)与高压桶(11)连接，高压桶(11) 的出水管与后置活性碳滤水器(12)的进水端连接，后置活性碳滤水器(12) 的出水端连接鹅颈龙头(13)，鹅颈龙头(13)输出纯净水(B);RO膜或纳滤 膜净水器(8)的废水输出端分别连接冲洗电磁阀(14)和限流阀(15)，其特 征在于：在次级沉淀滤水器(6)出水端与RO膜或纳滤膜净水器(8)的进水 端之间，设置调压稳压泵(7);限流阀(15)的出水端经止回阀(16)通过回 水三通(17)连接于进水阀(1)与调压稳压泵(7)之间的任一水路上。
2、根据权利要求1所述的环保型无废水纯水机，其特征在于：所述限流 阀(15)的出水端经止回阀(16)通过回水三通(17)连接于初级沉淀滤水 器(2)、前置活性碳滤水器(5)、次级沉淀滤水器(6)或调压稳压泵(7) 的进水端。
说明书
环保型无废水纯水机
技术领域：
本实用新型涉及一种水处理装置，尤其是一种无废水排放的逆渗透式纯 水机。
背景技术：
现有的一种逆渗透式纯水机，如图1所示，为一种废水排放型的纯水机： 原水(A)经初级沉淀滤水器(2)、前置活性碳滤水器(5)和次级沉淀滤水 器(6)的前置处理后，经增压泵(70)增压后，从RO膜或纳滤膜净水器的 (8)进水端输入，经RO膜或纳滤膜净水器(8)的净化处理后，分离输出“纯 净水”和“废水”，“纯净水”再经止回阀(9)、高压开关(10)、压力桶(11)、 后置活性碳滤水器(12)和鹅颈龙头(13)输出纯净水供饮用;“废水”则经 限流阀(15)被排放掉。“废水”是相对于“纯净水”而言，原水经纯水机的 多级前置处理后，其纯净度已很高，尽管经RO膜或纳滤膜净水器(8)分离 出来的“废水”，其水质并非比原水差，还有利用的价值，因此，将所述“废 水”排放掉，实为浪费水源，也增加纯净水的成本。
实用新型内容：
本实用新型的目的在于克服现有废水排放型纯水机的缺点，提供一种环 保型无废水逆渗透式纯水机，可使逆渗透水处理机之废水得以回收利用，在 确保净水质量的前提下，节约水资源。

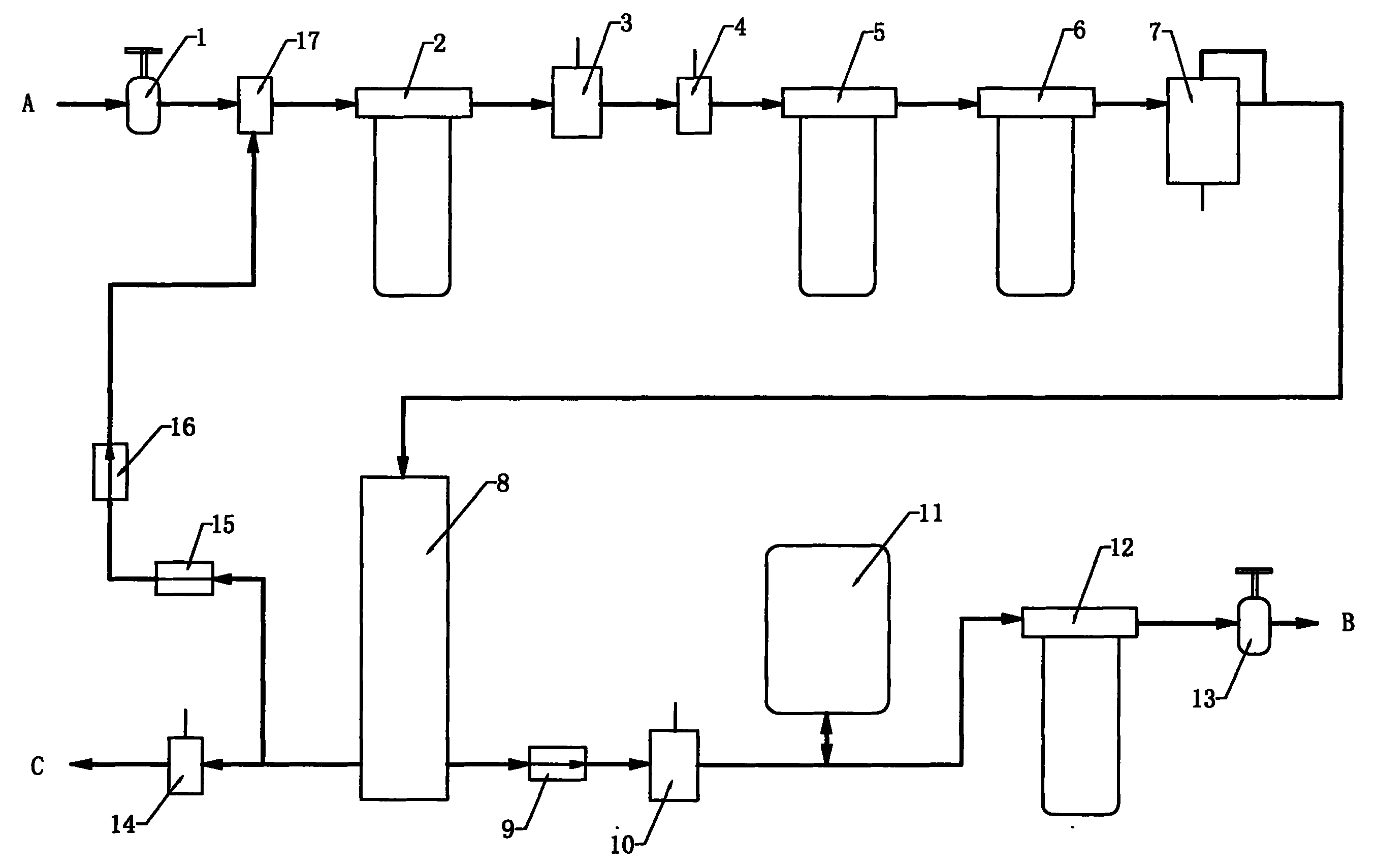

本实用新型，包括有两级沉淀滤水器、两级活性碳滤水器和RO膜或纳滤 膜净水器，原水经进水阀连接于初级沉淀滤水器的进水端，初级沉淀滤水器的 出水端经低压开关、进水电磁阀连接前置活性碳滤水器的进水端，前置活性碳 滤水器的出水端连接次级沉淀滤水器的进水端，在次级沉淀滤水器出水端与RO 膜或纳滤膜净水器的进水端之间，设置调压稳压泵;RO膜或纳滤膜净水器的纯 净水输出端经止回阀、高压开关与高压桶连接，高压桶的出水管与后置活性碳 滤水器的进水端连接，后置活性碳滤水器的出水端连接鹅颈龙头，鹅颈龙头输 出纯净水;RO膜或纳滤膜净水器的废水输出端分别连接冲洗电磁阀和限流阀， 限流阀的出水端经止回阀通过回水三通连接于进水阀与调压稳压泵之间的任 一水路上。
本实用新型，所述限流阀的出水端经止回阀通过回水三通可连接于初级 沉淀滤水器、前置活性碳滤水器、次级沉淀滤水器或调压稳压泵的进水端。
本实用新型，由于采用带有回流管路的稳压泵代替原有纯水机的增压泵， 从而克服因水压不稳定给RO膜或纳滤膜净水器的影响。
本实用新型，由于将RO膜或纳滤膜净水器分离出来的纯度较低的“废水” 通过回水管道将其连接到进水阀与调压稳压泵之间的任一水路上，与原水合 并后再经RO膜或纳滤膜净水器的净化处理，再次分离出纯净水，因此，其积 极效果在于水资源的再利用，也属节约水资源、保护水资源的环保型产品。
本实用新型，是在普通废水放型的纯水机的基础上，增设一只止回阀、 一只三通和少量的水管，便可实现本实用新型的目的，具有结构简单、效果 好等特点，既可应用于手动控制的RO膜或纳滤膜净水器冲洗机型，也可应用 于程序控制的RO膜或纳滤膜净水器定期自动冲洗机型。
