申请日2006.06.22
公开(公告)日2007.07.11
IPC分类号B01D21/02
摘要
本实用新型公开了一种动态污水沉降分离沉淀单元，其沉降板由三折段构成与现有的二折式沉降板相比，兼顾了沉降分离和沉淀污泥的活性生物回流两方面的需要，在保证沉降分离条件的同时，改善了底层污泥的回流扰动条件。
权利要求书
1、动态污水沉降分离沉淀单元，由具有折段的沉降板组成，其特征 在于，沉降板由三折段构成。

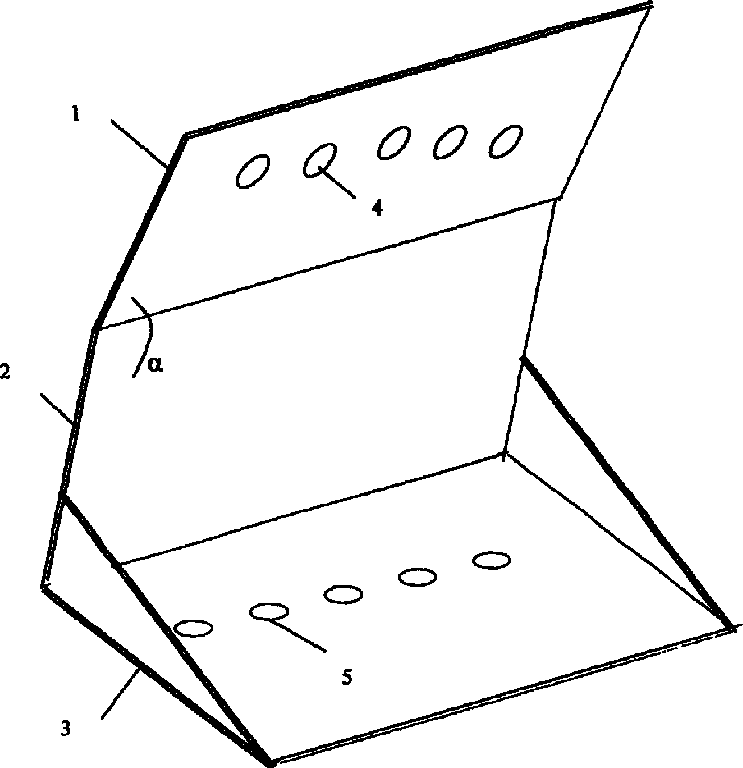

2、根据权利要求1所述之动态污水沉降分离沉淀单元，其特征在于， 其沉降板上段(1)与中段(2)间的夹角为145-175度。
3、根据权利要求1或2所述之动态污水沉降分离沉淀单元，其特征在 于，沉降板上段(1)与沉降板下段(3)上开有扰流孔，上段与下段的扰流 孔错位分布。
说明书
动态污水沉降分离沉淀单元
所属领域
本实用新型属于环保污水处理设备制造领域。
现有技术
在污水处理工程中的沉降池中，一般采用具有两段折段构成的沉 降板，由若干个沉降板两两相对组成为沉淀单元，由若干个沉降分离 单元组成沉降分离装置。这种由两段折板构成的沉降板存在一些不 足：由于两段折板结构，上板的斜度比较平坦，易于造成泥浆沉淀于 上板，给沉淀污泥的活性生物回流造成一定不便，从而影响着整个污 水处理系统的工作效率。
鉴于现有技术的以上缺点，本实用新型的目的是设计一种更为有 效的分离沉淀单元，使之克服现有技术的以上缺点。
实用新型内容
一种动态污水沉降分离沉淀单元，其沉降板由三折段构成。
与现有的二折式沉降板相比，兼顾了沉降分离和沉淀污泥的活性 生物回流两方面的需要，在保证沉降分离条件的同时，改善了底层污 泥的回流扰动条件。
