洗涤废水冲厕循环节水器

发布时间:2018-12-15 13:09:54  中国污水处理工程网

  申请日2006.06.20

  公开(公告)日2007.07.18

  IPC分类号E03D1/24; E03C1/14

  摘要

  本实用新型涉及一种洗涤废水冲厕循环节水器,尤其是洗涤废水再利用冲厕循环节约用水设备。它是由储水箱内设置两只清洗操作孔与废水连通管,储水箱和冲水箱由废水连通管相连通,座便器上设置冲水箱和备用冲水箱与两只按压式控水器,冲水箱内设置废水连通管和溢流管与按压式控水器,冲水箱内废水由按压式控水器控制开通或者关闭进入冲便。备用冲水箱内设置自来水自动补水器和自来水进水管与按压式控水器及溢流管,补水器和自来水进水管相互连通,废水储水箱内的废水不够用时,开启备用冲水箱内的按压式控水器。效果是结构简单,操作方便,废水再利用,节约用水资源,与洗涤设备相互配套的废水循环再利用装置,广泛用于洗刷设备上。

  权利要求书

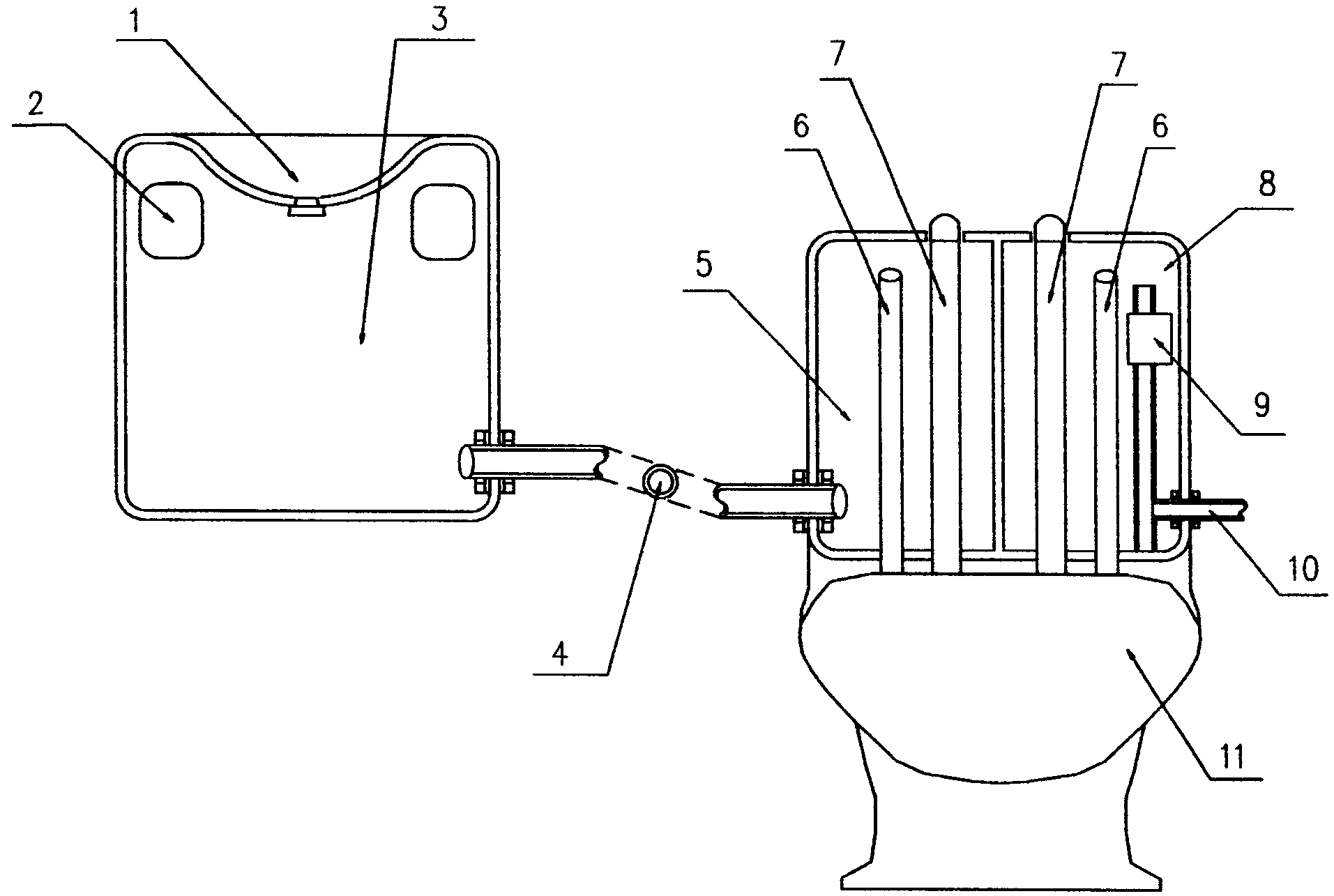

  1、一种洗涤废水冲厕循环节水器,它是由储水箱(3)和冲水箱(5)与座 便器(11)及备用冲水箱(8)构成,其特征是储水箱(3)上部设置洗刷盆(1) 与排水孔,储水箱(3)内设置两只清洗操作孔(2)与废水连通管(4),储水 箱(3)和冲水箱(5)由废水连通管(4)相连通,座便器(11)上设置冲水箱 (5)和备用冲水箱(8)与两只按压式控水器(7),冲水箱(5)内设置废水连 通管(4)和溢流管(6)与按压式控水器(7),冲水箱(5)内废水由按压式控 水器(7)控制开通或者关闭进入冲便,备用冲水箱(8)内设置自来水自动补 水器(9)和自来水进水管(10)与按压式控水器(7)及溢流管(6),备用冲 水箱(8)内自来水由按压式控水器(7)控制开通或者关闭进入冲便,补水器 (9)和自来水进水管(10)相互连通。

  说明书

  洗涤废水冲厕循环节水器

  所属技术领域:

  本实用新型涉及一种洗涤废水冲厕循环节水器,尤其是洗涤废水再利用冲 厕循环节约用水设备。

  背景技术:

  目前,洗涤废水浪费严重,其主要问题是浪费淡水资源,其次要问题是洗 涤设备无配套废水再利用设备,废水不能再利用,造成洗涤的废水大量流入地 下废水排污管道。

  发明内容:

  本实用新型的目的,是提供一种洗涤废水冲厕循环节水器,它是采用洗涤 的废水再利用到冲洗厕所上,充分发挥水资源,有效地节约用水,与洗涤设备 相互配套的废水循环再利用装置,解决废水利用的问题。

  本实用新型洗涤废水冲厕循环节水器采取以下技术方案来实现的,它是由 储水箱和冲水箱与座便器及备用冲水箱构成,储水箱上部设置洗刷盆与排水孔, 储水箱内设置两只清洗操作孔与废水连通管,储水箱和冲水箱由废水连通管相 连通,座便器上设置冲水箱和备用冲水箱与两只按压式控水器,冲水箱内设置 废水连通管和溢流管与按压式控水器,冲水箱内废水由按压式控水器控制开通 或者关闭进入冲便。备用冲水箱内设置自来水自动补水器和自来水进水管与按 压式控水器及溢流管,备用冲水箱内自来水由按压式控水器控制开通或者关闭 进入冲便,补水器和自来水进水管相互连通,废水储水箱内的废水不够用时, 开启备用冲水箱内的按压式控水器。

  本实用新型洗涤废水冲厕循环节水器的效果是结构简单,操作方便,废水 再利用,节约用水资源,与洗涤设备相互配套的废水循环再利用装置,广泛用 于洗刷设备上。
