申请日2006.07.10
公开(公告)日2008.06.25
IPC分类号C02F1/00; C02F1/28; C02F1/44
摘要
一种自然循环潜流式污水处理装置，它是将污水排入过滤池，经过滤池中卵石等过滤后由排污口流入沉淀池，沉淀后，再经过水泵抽出排入进水管流入分流管分流到无数地下渗水管均匀渗透到地表层里去，经过地表层自然渗滤回归地下，本实用新型设计合理，结构简单，投资小，见效快，对河流、湖泊和地面不造成任何污染，是一种先进可行性较为理想的治污手段。
权利要求书
1.一种自然循环潜流式污水处理装置，是由过滤池、卵石、石英沙、活性炭、过滤网、过 滤篦、支架砖、排污口、沉淀池、水泵、进水管、分流管、渗水管组成，其特征在于：

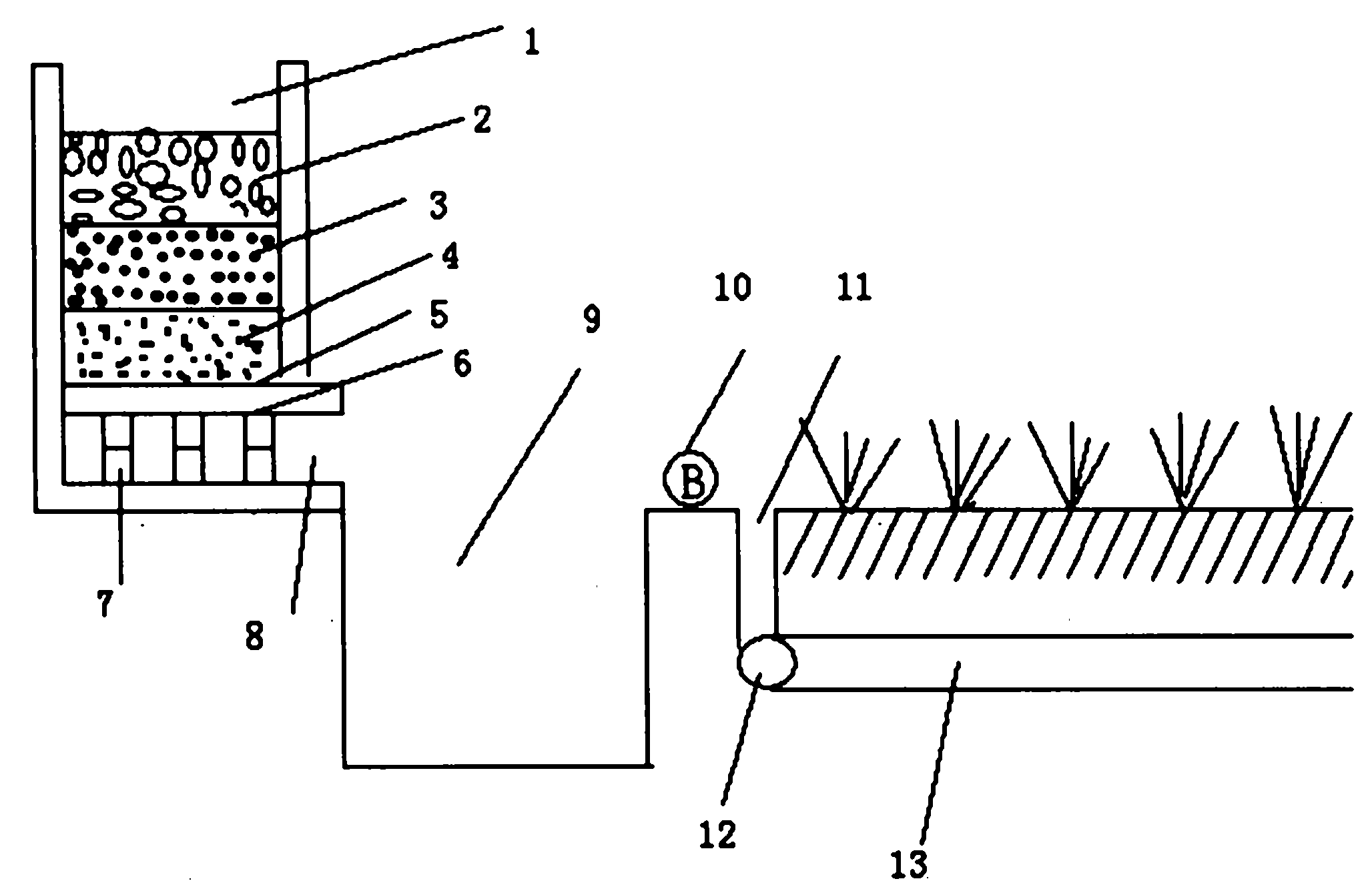

在沉淀池左侧设有过滤池(1)，过滤池上部设有卵石(2)，卵石下部设有石英沙(3)，石英沙 下部设有活性炭(4)，活性炭下部设有过滤网(5)，过滤网下部设有过滤篦(6)，过滤篦下部 设有支架砖(7)，支架砖右侧设有排污口(8)，排污口右侧设有沉淀池(9)，沉淀池右侧设有 水泵(10)，水泵右侧设有进水管(11)，进水管右侧设有分流管(12)，分流管右侧设有地下渗水 管(13)。
2.根据权利要求1所述的自然循环潜流式污水处理装置，其特征在于：渗水管上部管壁为 拱形实体(14)，两侧管壁为实体长方形实体(15)，下部无底。
说明书
自然循环潜流式污水处理装置
技术领域：
本实用新型涉及一种环保设备，具体的说是将污水通过该装置处理后，再利 用地下渗水管道渗水的自然循环潜流式污水处理装置。
背景技术
由于工业生产与生活用水需要大量抽取地下水，又产生了大量的污水无处排 放。若建造污水处理设置则需要耗费大量资金，一般企业无有能力承办，无奈也 只有排放到河里或者地面上，造成鱼虾大量地死亡，损坏庄稼，污染环境。再者 地下水无限制地抽取，又得不到补充，既造成地面下沉，水资源紧张，又破坏生 态平衡，在治理污水方面国家采取各种措施，结果是投资大，收获小。
发明内容：
本实用新型的目的是提供一种利用地表层过滤，将污水渗入地下的自然循环 潜流式污水处理装置。结构简单，投资小，实用于处理养殖场污水、城市生活污水、 工业污水。
本实用新型的方案是由：过滤池、卵石、石英沙、活性炭、过滤网、过滤篦、 支架砖、排污口、沉淀池、水泵、进水管、分流管、渗水管组成，其结构特点是： 在沉淀池左侧设有过滤池，过滤池上部设有卵石，卵石下部设有石英沙，石英沙 下部设有活性炭，活性炭下部设有过滤网，过滤网下部设有过滤篦，过滤篦下部 设有支架砖，支架砖右侧设有排污口，排污口右侧设有沉淀池，沉淀池右侧设有 水泵，水泵右侧设有进水管，进水管右侧设有分流管，分流管右侧设有地下渗水 管，渗水管上部为拱形实体，两侧管壁为长方形实体，下部无底。渗水管可根据 所要处理污水的多少任意组成多组多排，并埋入地下离地面0.6米。
本实用新型的优点是：结构简单，设计合理，投资小，见效快，对庄稼、河 流、湖泊和地面不造成任何污染，污水经过本装置处理，然后经过地层的渗滤渗 入地下，变成干净的地下水，再源源不断地供给人类享用，达到生态平衡的目的。
