申请日2006.07.06
公开(公告)日2007.08.22
IPC分类号C02F1/00; C02F1/50
摘要
一种冷却塔多功能水处理球装置，它包括水处理球和水处理球容器，水处理球包括能释放出远红外线的陶瓷球体和银氧化物涂层，该银氧化物涂层涂覆在陶瓷球体表面，与陶瓷球体烧结成一体;水处理球容器包括容器体和容器盖，容器体为一个顶上有开口的空心筐体，在容器体的壁上开有若干通孔，容器体顶上的开口大于水处理球的直径;在容器盖上也开有若干通孔，容器体和容器盖上的通孔均小于水处理球的直径;容器体与容器盖为活动连接;若干水处理球置于容器体的空心筐体内。本实用新型可有效解决冷却塔的细菌、积垢、锈蚀和生物垢膜生长的问题。且使用简单、经济，具有环保性，使维护冷却塔简单方便。
权利要求书
1、一种冷却塔多功能水处理球装置，其特征在于：它包括水处理球 和水处理球容器，所述的水处理球包括能释放出远红外线的陶瓷球体和银氧 化物涂层，该银氧化物涂层涂复在陶瓷球体表面，陶瓷球体与银氧化物涂层 烧结成一体;所述的水处理球容器包括容器体和容器盖，所述的容器体为一 个顶上有开口的空心筐体，在容器体的壁上开有若干通孔，容器体顶上的开 口大于水处理球的直径;所述的容器盖盖在容器体顶上，在容器盖上也开有若 干通孔，容器体和容器盖上的通孔均小于水处理球的直径;容器体与容器盖 为活动连接;若干水处理球置于容器体的空心筐体内。
2、根据权利要求1所述的冷却塔多功能水处理球装置，其特征在于： 所述的陶瓷球体为二氧化硅、氧化铝陶瓷球体。
3、根据权利要求1或2所述的冷却塔多功能水处理球装置，其特征 在于：所述的银氧化物涂层为Ag2O、AgO或Ag4O4涂层。
4、根据权利要求1所述的冷却塔多功能水处理球装置，其特征在于： 所述的容器体为一圆形筐体，在容器体的顶上有一圈水平的圆形外沿，圆形 容器盖的外径与容器体外沿的大小相同，在容器盖的外沿底面设有若干圆柱， 在容器体外沿的顶面上相对应位置处开有若干圆孔，这些圆孔与容器盖的圆 柱相适配，进行插接。
说明书
冷却塔多功能水处理球装置
技术领域
本实用新型涉及一种用于冷却塔杀菌、防止和减少水垢、锈蚀的多功能 水处理球装置。
背景技术
在冷却塔的日常维护中，水处理的目的是为了控制诸如在生物膜和水 藻中的细胞(尤其是军团菌)、积垢、锈蚀及生物垢，而目前的处理方法不 足以解决这些紧迫的问题。例如，为了控制军团菌，可以使用许多不同的方 法，如氧化和非氧化杀虫剂、臭氧、紫外线或过滤等等，但它们都带来了很 多问题，如有限的效果、复杂的操作、二次污染、成本及安全性等方面的问 题，使得这些传统的方法不够理想。
在冷却塔系统中，目前还没有合适的办法来控制军团菌细菌。积垢和 锈蚀通常被认为是完全相反的两个方面。减少积垢，加重了腐蚀，反过来也 是这样。磷酸化合物通常被用于降低积垢，但它的遗留物却最终变成水藻的 优质肥料。没有受到抑制的生物膜的生长为军团菌创造了条件(此遗留物是 引起军团菌疾病的主要成分)，导致局部腐蚀、水流变暖、以及由于其低热 导性而使热传导效率降低。
实用新型内容
为了克服现有的冷却塔的维护处理方式或杀菌效果不明显，或形成二 次污染的不足，本实用新型的目的在于：提供一种冷却塔多功能水处理球装 置，该装置可有效解决冷却塔的细菌、积垢、锈蚀和生物垢膜生长的问题。 且使用简单、经济，具有环保性，使维护冷却塔简单方便。
本实用新型解决其技术问题所采用的技术方案如下：

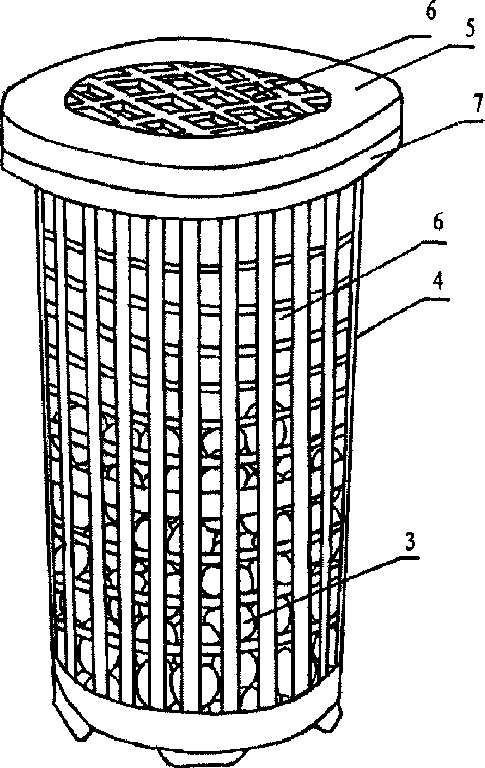

一种冷却塔多功能水处理球装置，它包括水处理球和水处理球容器，所述 的水处理球包括能释放出远红外线的陶瓷球体和银氧化物涂层，该银氧化物 涂层涂复在陶瓷球体表面，陶瓷球体与银氧化物涂层烧结成一体;所述的水 处理球容器包括容器体和容器盖，所述的容器体为一个顶上有开口的空心筐 体，在容器体的壁上开有若干通孔，容器体顶上的开口大于水处理球的直径; 所述的容器盖盖在容器体顶上，在容器盖上也开有若干通孔，容器体和容器盖 上的通孔均小于水处理球的直径;容器体与容器盖为活动连接;若干水处理 球置于容器体的空心筐体内。
所述的陶瓷球体为二氧化硅、氧化铝陶瓷球体。
所述的银氧化物涂层为Ag2O、AgO或Ag4O4涂层。
本实用新型的有益效果是：
1、实现冷却塔多功能水处理
本实用新型中的陶瓷球体在特定的范围内释放远红外线。这种陶瓷是 生物陶瓷杀菌球的组成成分之一。把它浸入水中，会改变水的原有特性。这 种性质变化后的水被称作“活化水”，有利于冷却塔系统。活化水可以减少 水垢和红锈，并可防止他们再生。同时它也可抑止和消除生物垢膜的形成。 水处理球在一个可控制的平衡的比率内通过释放化合物产生氧化银离子 (AgO-)。在活化水中浸泡后，陶瓷球上的银化合物的抗菌功效被成倍放大， 在许多情况下，其功率比其它银化合物大几百倍。
2、可有效杀灭病菌
在一定催化作用下，本实用新型水处理球通过与水接触释放AGO-负离 子与细菌细胞壁中的蛋白质发生反应，在细菌表面形成一层绝缘层，这会阻 断其营养供给而导致细菌消失。放置有水处理球的水中产生氧化银离子 (Ago-)在0.57×10-4 mole/L(=0.05PPM)(18℃)浓度下保持平衡，而且 在此浓度下可杀死包括大肠杆菌、创伤弧菌、嗜肺军团菌、索氏志贺菌、金 黄色葡萄球菌在内的各种细菌。生物陶瓷杀菌球可根据产品的使用要求设计 成可在正常的冷却动作中连续6个月不断释放有功效的氧化银离子(Ago-)， 而且这种释放过程会自我调整在一个平衡状态下。杀菌效率达99.9%。
3、防止和减少水垢和腐蚀
本实用新型水处理球能释放远红外线(4∽24微米波长)。这些射线中 的能量能够削弱将水分子聚集在一起的氢键，使近50%的氢键开裂导致更小 的分子群，这种活化水具有更高的氧溶解力(x2∽x2.5)，更高的热传导率及 清洁度，这种活化水加速了下面在冷却塔系统中的化学反应来防止水垢和红 锈的生成。
4、去除水藻和生物垢膜
由于在水处理系统内生物陶瓷杀菌球对生物有机体的繁殖和生长没有 提供有利的条件，因此循环水：
不适合细菌和孢子的繁殖和生长;
没有足够的养分，供水藻生长，因为缺少像磷酸化合物之类的化学物质， 他们通常用来减少水垢;
含有较少的有机物，由于大量溶解氧的存在，经过处理的水有较强的分 解性。
5、对环境和人体无害
由于本实用新型水处理球为无毒性无机物，无色无味，安全环保，对人 体无害。
6、却塔的维护简单方便
本实用新型水处理球容器的容器体和容器盖装卸方便，便于更换水处 理球。顶面和壁上的通孔有利于水的循环，使水塔的水得以充分处理。本实 用新型为冷却塔的处理提供了一个有效且经济的装置，每半年只需一次简单 的处理即可。
本实用新型与传统的化学方法的水处理效果对比见下表：
| ||||||||||||||||||||||||||||
|
