申请日2006.06.15
公开(公告)日2006.11.22
IPC分类号F24J2/00; F24D17/00
摘要
洗浴废水热回收与太阳能供热洗浴装置属于能源利用设备;该装置包括太阳能供热洗浴总成和洗浴废水热回收总成，其洗浴废水热回收总成由毛发过滤器、污水过滤网、污水箱、蒸发换热器、水源热泵、污水泵、蒸发换热泵、循环泵及各种管连接装配构成，冷水输送管及热水输送管两端分别连接在保温热水箱和水源热泵上，将太阳能供热洗浴总成与洗浴废水热回收总成连通;本装置以太阳能为基本热源、以洗浴废水热量为辅助热源用于洗浴水加热，具有节约煤炭资源、消除环境污染、减少能源损失、运行成本低廉、设备使用可靠的特点。
权利要求书

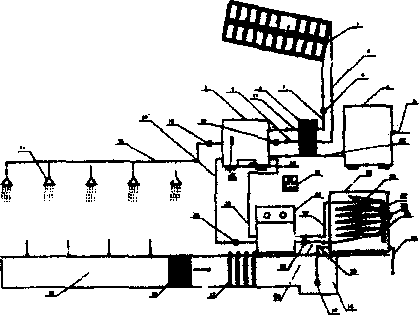

1、一种洗浴废水热回收与太阳能供热洗浴装置，包括太阳能采 光集热器(1)、换热器(2)、保温热水箱(3)和配装着自来水进水 管(5)的储水箱(4)，介质出流管(6)和介质回流管(7)的两端 分别与太阳能采光集热器(1)、换热器(2)固接，构成介质流动循 环回路;在换热器(2)与保温热水箱(3)之间连通安装冷水输出 管(9)和热水回流管(11)，配装着洗浴热水输出泵(12)和淋浴 喷头(14)的热水管(13)与保温热水箱(3)连通;在储水箱(4) 与保温热水箱(3)之间上固连安装供水管(35);介质循环泵(8) 和冷水循环泵(10)分别配置在介质回流管(7)和冷水输出管(9) 上，至此构成太阳能供热洗浴总成;其特征在于洗浴废水热回收总 成由毛发过滤器(16)、污水过滤网(17)、污水箱(21)、蒸发换热 器(23)及水源热泵(25)构成，其毛发过滤器(16)配置在洗浴 废水回流的污水沟(15)内，污水过滤网(17)横向隔挡式插装在 污水沟(15)上，且位于毛发过滤器(16)后部;在污水沟(15) 后端的过滤污水池(18)内设置污水泵(19)，污水管(20)两端分 别固接在污水箱(21)和污水泵(19)上;蒸发换热器(23)整体 配装在污水箱(21)内，换热回流管(27)和带有蒸发换热泵(26) 的换热输入管(34)安装连接在蒸发换热器(23)与水源热泵(25) 输入、输出口上;在水源热泵(25)另两个接口与保温热水箱(3) 之间配装连接冷水输送管(30)和带有循环泵(28)的热水输送管 (29);排污管道(24)安装在污水箱(21)下侧部位上。
2、根据权利要求1所述的洗浴废水热回收与太阳能供热洗浴装 置，其特征在于在污水箱(21)内可移动地配置安装除污刷(32)， 除污刷运动开关(33)安装在污水箱(21)箱壁上，自动除污驱动 臂杆(22)两端分别连接在除污刷(32)和除污刷运动开关(33) 上。
3、根据权利要求1所述的洗浴废水热回收与太阳能供热洗浴装 置，其特征在于在保温热水箱(3)内设置感温探头(36)和电加热 器(37)。
4、根据权利要求1所述的洗浴废水热回收与太阳能供热洗浴装 置，其特征在于在装置内设置自动控制器(31)，导线将自动控制器 (31)分别与介质循环泵(8)、冷水循环泵(10)、洗浴热水输出泵 (12)、污水泵(19)、蒸发换热泵(26)、循环泵(28)、除污刷移 动开关(33)、水源热泵(25)、感温探头(36)、电加热器(37)连 通。
5、根据权利要求1所述的洗浴废水热回收与太阳能供热洗浴装 置，其特征在于插配在污水沟(15)内的污水过滤网(17)按照过 滤水流向顺序从前至后其目数逐渐增大，即网孔尺寸逐渐变小。
说明书
洗浴废水热回收与太阳能供热洗浴装置
技术领域
本发明创造属于能源利用设备，主要涉及洗浴废水热回收与太 阳能供热组合洗浴装置。
背景技术
目前，我国一个中型规模的洗浴中心每天洗浴300人次，大约 需要42℃左右的热水50吨。为满足这种生产需求，每天要燃烧750 公斤煤炭。洗浴时，42℃左右的热水从淋浴器喷出淋浴后，水温仅 降至30℃左右。带有30℃左右热量的洗浴废水迅速流入地沟，排入 下水道废弃。这样，每天也同时废弃30℃左右的热水50吨。也就 是说，每天用750公斤燃煤加热8℃左右的自来水，也同时以废热 水形式排出，实则浪费450公斤燃煤。以此推算，该洗浴中心一年 的燃煤损失160多吨，损失率高达60%，为解决这种惊人的能源浪 费，曾有人试图将30℃的洗浴废水净化、消毒，再用于洗浴。但实 践证明，这种循环水含有大量的病菌，只经简单的消毒无法达到卫 生要求，洗浴中禁止使用。
发明内容
本发明创造的目的就是针对以煤炭为能源的洗浴中心存在的洗 浴废水热量损失、浪费问题和缺陷，设计提供一种洗浴废水热回收 与太阳能供热洗浴装置，达到大幅度减少热能损失和浪费、节约能 源、降低使用成本的目的。
本发明创造的目的是这样实现的：洗浴废水热回收与太阳能供 热洗浴装置由以太阳能为基本热源的太阳能供热洗浴总成和以洗浴 废水热量回收为辅助热源的洗浴废水热回收总成装配构成，其洗浴 废水热回收总成包括毛发过滤器、污水过滤网、污水箱、蒸发换热 器及水源热泵，毛发过滤器配置在洗浴废水回流的污水沟内，污水 过滤网横向隔挡式插装在污水沟上，且位于毛发过滤器后部;在污 水沟后端的过滤污水池内设置污水泵，污水管两端分别固接在污水 箱和污水泵上;蒸发换热器整体配装在污水箱内，换热回流管和带 有蒸发换热泵的换热输入管安装连接在蒸发换热器与水源热泵输 入、输出口上;在水源热泵另两个接口与保温热水箱之间配装连接 冷水输送管和带有循环泵的热水输送管;排污管道安装在污水箱下 侧部位上。
本发明创造以太阳能为基本热源、以洗浴废水热量为辅助热源， 彻底改变了我国现有洗浴中心的能源结构，不仅节约煤炭、减少能 源浪费、降低运行成本，而且消除了环境污染，具有使用可靠、无 环境污染、运行成本低廉、社会效益显著的特点。
