申请日2006.07.05
公开(公告)日2008.07.16
IPC分类号C02F1/52; C02F1/78
摘要
火电厂燃煤锅炉水膜除尘废水净化回用装置，涉及电力工业废水净化领域。主要目的是解决火力发电厂燃煤锅炉水膜除尘废水中粉煤灰与水分离净化，使净化后的水达标排放或回用生产。本实用新型的水膜除尘废水净化回用装置三个连接一体，各反应装置之间用法兰盘连接，反应装置上有一进水管道，进水管道与装置内部的混流水道连通，混流水道与内混流水道相连，内混流水道为环形机构，在内混流水道上有一混合水分散孔和跌水洞，在混合水分散孔和跌水洞的下方有溅水盘，溅水盘下方安装有配套的臭氧发生器管道和配套的臭氧发生器;三个药剂搅拌罐上分别连接有水泵，药剂罐通过管道与反应罐连通，药罐通过管道与药物入口连接，管道上设有加药阀门和调节阀门。
权利要求书

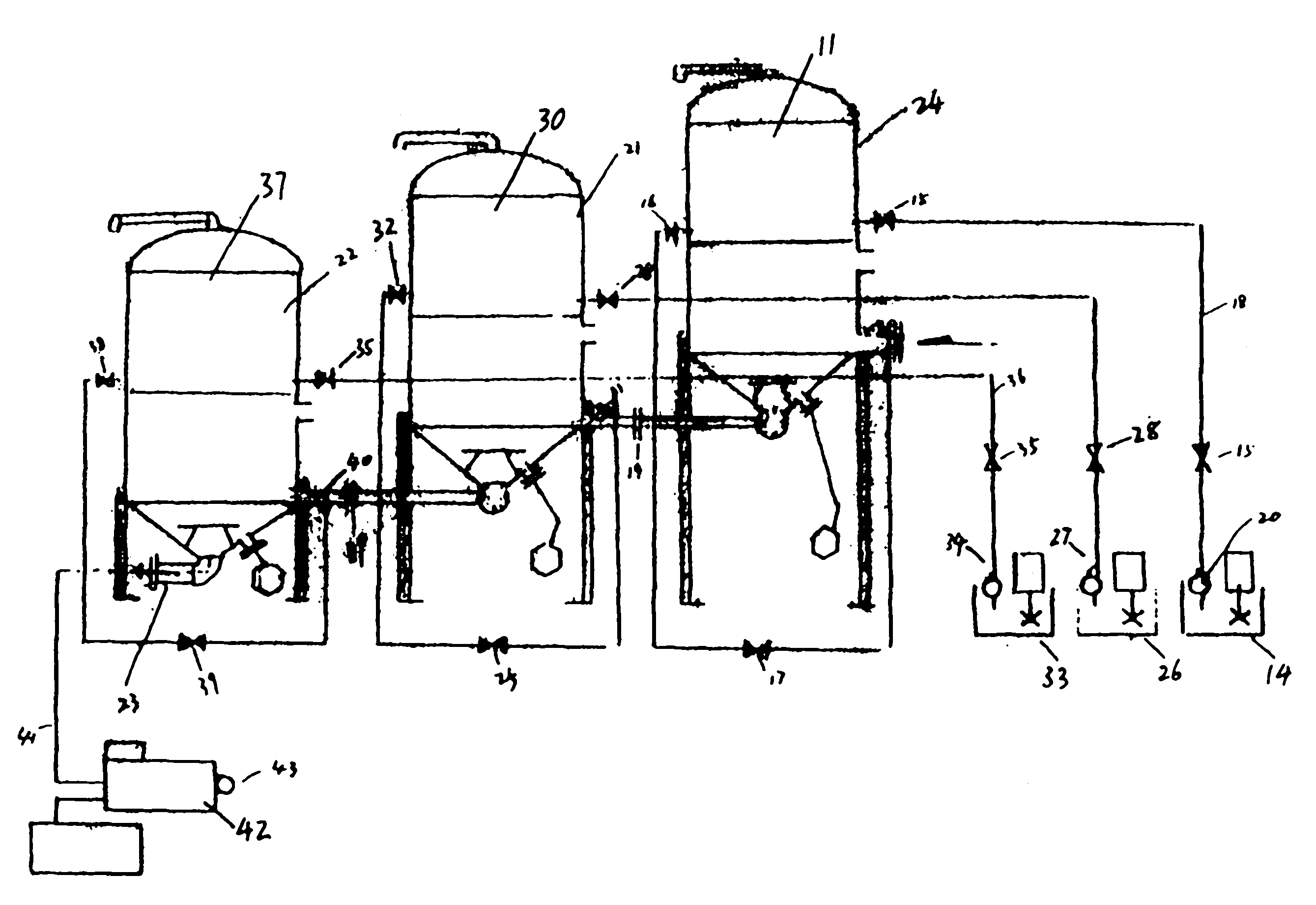

1.一种火电厂燃煤锅炉水膜除尘废水净化回用装置，包括进水管道净化回 用装置内部的混流水道、混合水分散孔盘、跌水洞、溅水盘，配套的药剂搅拌 罐和搅拌机、输送药剂水泵和净化回用装置内部储药罐，其特征在于，水膜除 尘废水净化回用装置三个连接一体，各反应装置之间用法兰盘(19)连接，所 述反应装置上有一进水管道(1)，进水管道(1)与装置内部的混流水道(2) 相连接，混流水道(2)与内混流水道(3)相连，内混流水道(3)为一环形机 构，在内混流水道(3)上有一混合水分散孔(4)和跌水洞(5)，在混合水分 散孔(4)和跌水洞(5)的下方有一溅水盘(6)，溅水盘(6)下方安装有配套 的臭氧发生器管道(7)和配套的臭氧发生器(8);药剂搅拌罐(14)、(26)、(33) 上分别连接有水泵(20)、(27)、(34)，药剂罐(14)、(26)、(33)分别通过管 道与三个反应罐相连接，药罐(11)通过管道与药物入口连接，管道上设有加 药阀门和调节阀门。
说明书
火电厂燃煤锅炉水膜除尘废水净化回用装置
技术领域
本实用新型涉及电力工业废水净化领域。
背景技术
火电厂燃煤锅炉为了消除烟尘的排放污染环境，都是采用水膜除尘的方法， 在我国现在普遍采用的是将水膜除尘的废水稍加沉淀后直接排放河道里或架设 管道把废水输送到山沟中拦截的水坝中自行沉淀。以上措施都达不到国家环保 部门要求的工业废水排放标准，并且污染水体，淤塞河道。
发明内容
本实用新型的目的主要是在瞬间解决火力发电厂燃煤锅炉水膜除尘废水中 粉煤灰与水分离净化，以达到净化后的水达标排放或回用生产，分离出的粉煤 灰用于建筑墙体材料。
本实用新型的技术方案是：一种火电厂燃煤锅炉水膜除尘废水净化回用装 置，包括进水管道净化回用装置内部的混流水道、混合水分散孔盘、跌水洞、 溅水盘，配套的药剂搅拌罐和搅拌机、输送药剂水泵和净化回用装置内部储药 罐，其特征在于，水膜除尘废水净化回用装置三个连接一体，各反应装置之间 用法兰盘连接，所述反应装置上有一进水管道，进水管道与装置内部的混流水 道相连接，混流水道与内混流水道相连，内混流水道为一环形机构，在内混流 水道上有一混合水分散孔和跌水洞，在混合水分散孔和跌水洞的下方有一溅水 盘，溅水盘下方安装有配套的臭氧发生器管道和配套的臭氧发生器;药剂搅拌 罐上分别连接有水泵，药剂罐分别通过管道与三个反应罐相连接，药罐通过管 道与药物入口连接，管道上设有加药阀门和调节阀门。
在水膜除尘废水通过装置时，分三个不同阶段加三种药剂溶入水中反应净 化，根据水力学的原理和布朗运动的特征，使通过的水膜除尘废水在短时间内 混合、反应、分离、沉淀。
本实用新型的有益效果是：使废水在混合、反应的过程中，能充分把配制 的药剂充分溶于水中，在瞬间改变废水的性质，使水中的粉煤灰与水分离、沉 淀，并且同时消除水中的COD、氨氮等有害物质。分离净化后的水质清沏透明， 达到环保的要求排放标准并可回用生产，分离出的粉煤灰能做建筑墙体材料。
