申请日2006.07.05
公开(公告)日2007.08.01
IPC分类号F04D13/08
摘要
本实用新型针对现有的潜水泵功能单一，不能既作为清水泵又作为污水泵使用的问题，公开了一种通过简单的操作即可更换用途的清水、污水两用潜水泵，包括电机(4)、主机壳(2)、中间体(3)、叶轮(5)、进水底座(10)，其特征是所述的叶轮(5)由污水叶轮(5-a)和清水叶轮(5-b)组成;所述的进水底座(10)由上底座(7)和下底座(8)活动相连而成，上底座(7)的一端与中间体(3)相连，下底座(8)上设有清水进水孔，上底座(7)和下底座(8)之间形成有污水进水孔。具有一泵多用，结构简单的优点。
权利要求书
1、一种清水、污水两用潜水泵，包括电机(4)、主机壳(2)、中间体(3)、 叶轮(5)、进水底座(10)，电机(4)安装在主机壳(2)中，中间体(3) 的一端与主机壳(2)相连，中间体(3)的另一端与进水底座(10)相连， 叶轮(5)与电机(4)的输出轴相连并位于进水底座(10)中，在电机(4) 和叶轮(5)之间的进水底座(10)上设有排水口(11)，其特征是所述的叶 轮(5)由污水叶轮(5-a)和清水叶轮(5-b)组成，它们安装在同一叶轮轴上; 所述的进水底座(10)由上底座(7)和下底座(8)活动相连而成，上底座 (7)的一端与中间体(3)相连，下底座(8)上设有清水进水孔，上底座(7) 和下底座(8)之间形成有污水进水孔。
2、根据权利要求1所述的清水、污水两用潜水泵，其特征是在电机(4)的 电源线(1)上串接有水位开关(6)。
3、根据权利要求1所述的清水、污水两用潜水泵，其特征是所述的上底座(7) 和下底座(8)通过若干卡槽结构相连，所述的卡槽结构由位于下底座(8) 或上底座(7)上的上槽(901)、下槽(902)及连接上槽(901)、下槽(902) 的连接槽(903)组成，所述的卡为位于上底座(7)或下底座(8)上的凸起 或定位销钉(9)。
4、根据权利要求1所述的清水、污水两用潜水泵，其特征是所述的污水叶轮 (5-a)和清水叶轮(5-b)或为分体结构，或为整体相连的结构。
说明书
清水、污水两用潜水泵
技术领域
本实用新型涉及一种潜水泵，尤其是一种既可当作当水泵使用，又能当 作污水泵使用的两用泵，具体地说是一种清水、污水两用潜水泵。
背景技术
目前，公知的潜水泵分为清水泵和污水泵，其结构为电机密封固定在泵 壳上，在电机输出头部连接单一叶轮，再固定一单一底座，通过控制叶轮与 底座间隙，从而决定水泵能通过的最大颗粒物，因此而决定此水泵为清水泵 或污水泵。一般家用水泵不能实现清水泵、污水泵两用型的水泵，因此不能 适应变化的环境。另外当水位较低时，污水泵无法抽水，而只能采用清水泵， 因此对水泵的使用存在很多局限性。用户往往需要同时配备清水泵和污水泵 各一台才能满足使用要求，使用时也必须进行及时的更换，不仅增加了投资 而且使用不便。
发明内容
本实用新型的目的是针对现有的潜水泵功能单一，不能既作为清水泵又 作为污水泵使用的问题，设计一种通过简单的操作即可更换用途的清水、污 水两用潜水泵。
本实用新型的技术方案是：

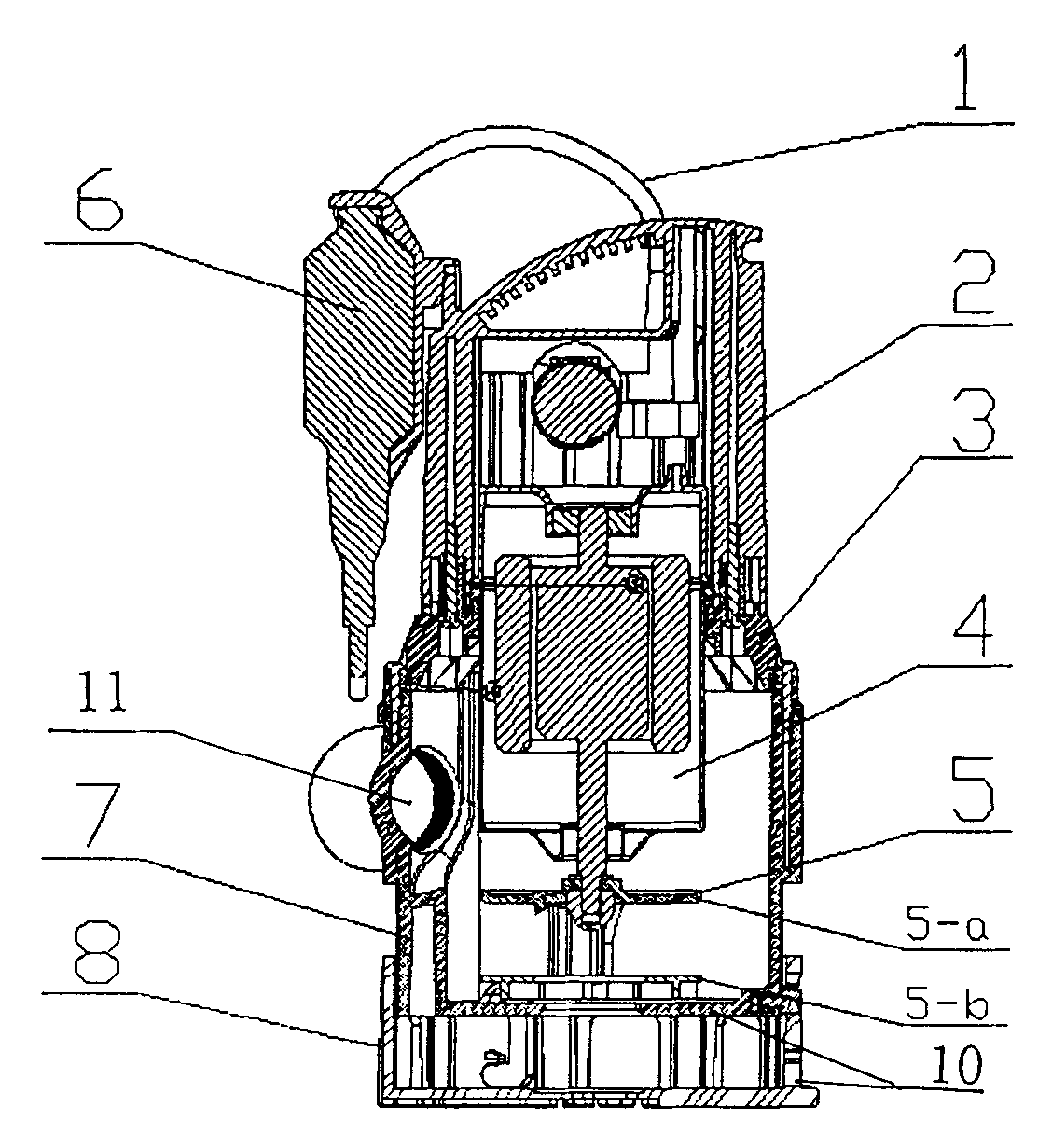

一种清水、污水两用潜水泵，包括电机4、主机壳2、中间体3、叶轮5、 进水底座10，电机4安装在主机壳2中，中间体3的一端与主机壳2相连， 中间体3的另一端与进水底座10相连，叶轮5与电机4的输出轴相连并位于 进水底座10中，在电机4和叶轮5之间的进水底座10上设有排水口11，其 特征是所述的叶轮5由污水叶轮5-a和清水叶轮5-b组成，它们安装在同一 叶轮轴上;所述的进水底座10由上底座7和下底座8活动相连而成，上底座 7的一端与中间体3相连，下底座8上设有清水进水孔，上底座7和下底座8 之间形成有污水进水孔。
在电机4的电源线1上串接有水位开关6。
所述的上底座7和下底座8通过若干卡槽结构相连，所述的卡槽结构由 位于下底座8或上底座7上的上槽901、下槽902及连接上槽901、下槽902 的连接槽903组成，所述的卡为位于上底座7或下底座8上的凸起或定位销 钉9。
所述的污水叶轮5-a和清水叶轮5-b或为分体结构，或为整体相连的结 构。当为分体结构时，污水叶轮5-a和清水叶轮5-b之间有一定的距离，当 为整体结构时，污水叶轮5-a和清水叶轮5-b既可紧紧相邻，也可为一整体。
本实用新型具有以下优点：
不论水源是清水还是污水，不论水位是高还是低，均能通过本实用新型 的单一水泵解决，解决了用户需重复配备潜水泵，不断更换潜水泵的麻烦， 且结构简单，操作方便。
