申请日2006.06.15
公开(公告)日2007.06.13
IPC分类号C02F1/44
摘要
本实用新型公开了一种反渗透水处理装置，包括压力罐和装设在箱体里面的控制组件和过滤器件，所述的过滤器件包括一二三级过滤器和反渗透过滤器，还包括内置1微米PP棉芯的四级过滤器，压力罐设置在箱体内，上方为过滤器组件，一二三四级过滤器通过水管首尾相连，一级过滤器入水口与原水入口相连，四级过滤器出水口与增压泵相连，增压泵出水口与反渗透过滤器入水口相连，反渗透过滤器分别与压力罐和浓水接头相连。压力罐和控制组件、过滤器件一起安装在箱体内使得体积大大缩小，经过四级滤芯的水再通过反渗透膜时不会出现堵塞的现象，水处理的效果好而且节约了成本。
权利要求书

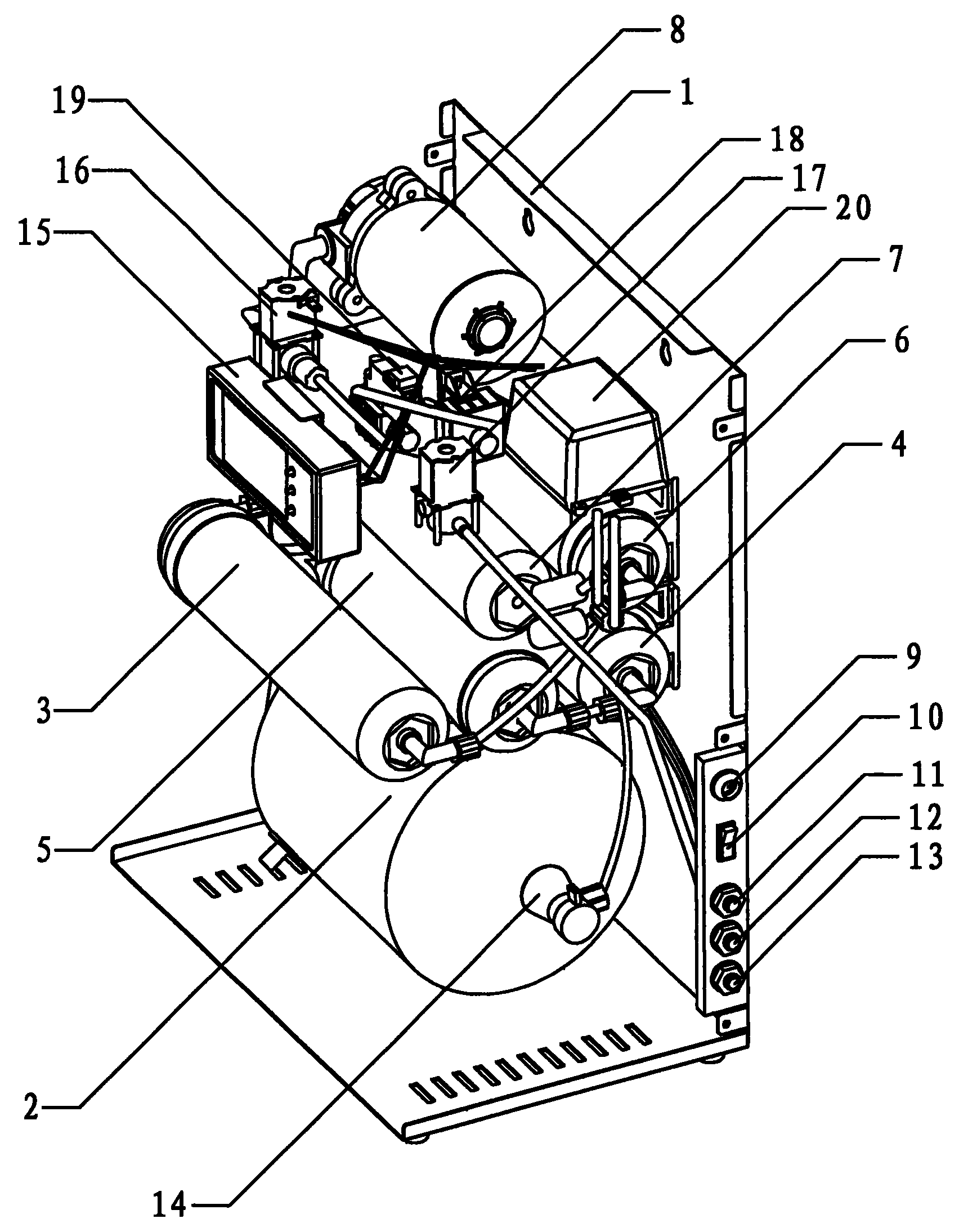

1.反渗透水处理机，包括压力罐(2)和装设在箱体(1)内部的控 制组件和过滤器件，所述的过滤器件包括内置PP棉滤芯的一级过 滤器(3)、内置活性炭滤芯的二三级过滤器(4、5)和内置RO膜 的反渗透过滤器(7)，其特征在于：压力罐(2)设置在箱体(1) 内部，过滤器件还包括内置1微米PP棉滤芯的四级过滤器(6)， 所述过滤器组件设置在压力罐(2)的上方，过滤器组件上方设置 有增压泵(8);所述过滤器组件分为两层，下层为一二三级过滤 器(3、4、5)，上层为四级过滤器(6)和反渗透过滤器(7)，四 级过滤器(3、4、5、6)通过水管首尾相连，一级过滤器(3)入 水口与原水入口(13)相连，四级过滤器(6)出水口与增压泵(8) 相连，增压泵(8)出水口与反渗透过滤器(7)入水口相连，反 渗透过滤器(7)上设置有净水出口和浓水出口，净水出口与压力 罐(2)相连，浓水出口与浓水接头(12)相连。
2.根据权利要求1所述的反渗透水处理机，其特征在于所述控制组 件包括电脑主机(15)、连接在四级过滤器(6)与增压泵(8)之 间的进水电磁阀(17)、连接在反渗透过滤器(7)与压力罐(2) 之间的冲洗电磁阀(16)、连接在一二级过滤器(3、4)之间的低 压开关(18)以及连接在反渗透过滤器(7)与压力罐(2)之间 的高压开关(19)，冲洗电磁阀(16)的电器元件与电脑主机控制 器联接，冲洗电磁阀(16)可以根据电脑主机(15)设定的时间 间隔，自动对反渗透过滤器(7)进行冲洗。
3.根据权利要求2所述的反渗透水处理机，其特征在于所述冲洗电 磁阀(16)与手动冲洗开关(10)相连，开启手动冲洗开关(10) 即可对反渗透过滤器(7)进行冲洗。
说明书
反渗透水处理机
技术领域
本实用新型涉及一种净水处理装置，特别是一种反渗透水处理装 置。
背景技术
随着生活水平的提高，人们对水质的要求越来越高，净水处理装 置也越来越多，现有的一种制备纯水的反渗透水处理装置，原水先经 过三级滤芯过滤：第一级为PP棉滤芯，隔离水中肉眼可见的悬浮物， 第二级和第三级为活性炭滤芯，去除水中的异色、异味，经过以上三 级预处理的水再进入反渗透膜过滤，被隔离成净水和浓水，净水储存 在压力罐中备用，浓水排出。该处理装置相对来说，不足之处在于： 水经过活性炭滤芯，再到达反渗透膜时，容易导致其堵塞，造成出水 量下降，加大了反渗透膜的更换频率，导致成本增加，水处理效果也 不好;同时现有水处理装置的压力罐与内置控制组件和过滤器件的主 机是分开放置，使用时需分别摆放好压力罐和主机，然后接通相应的 水管，使用相当麻烦并且比较占用空间。
发明内容
为了克服现有技术的不足，本实用新型的主要目的是提供一种结 构紧凑、水处理效果好的反渗透水处理机。
本实用新型解决其技术问题所采用的技术方案是：反渗透水处理 机，包括压力罐和装设在箱体里面的控制组件和过滤器件，所述的过 滤器件包括内置PP棉滤芯的一级过滤器、内置活性炭滤芯的二三级 过滤器和内置RO膜的反渗透过滤器，压力罐设置在箱体内部，过滤 器件还包括内置1微米PP棉滤芯的四级过滤器，所述过滤器组件设 置在压力罐的上方，过滤器组件上方设置有增压泵，所述过滤器组件 分为两层，下层为一二三级过滤器，上层为四级过滤器和反渗透过滤 器，一二三四级过滤器通过水管首尾相连，一级过滤器入水口与原水 入口相连，四级过滤器出水口与增压泵相连，增压泵出水口与反渗透 过滤器入水口相连，反渗透过滤器上设置有净水水口和浓水出口，净 水出口与压力罐相连，浓水出口与浓水接头相连。
本实用新型的有益效果是：压力罐和控制组件、过滤器件一起安 装在箱体内，合二为一的设计使得体积大大减小，并且外形也相当美 观;另外在二三级过滤器和反渗透过滤器之间还设有内置1微米PP 棉滤芯的四级过滤器，能够隔离出水中大于1微米的悬浮物，经过四 级滤芯的水再通过RO膜时，便不会出现堵塞的现象，水处理的效果 好而且不必频频更换RO膜，节约了成本。
