申请日2006.06.14
公开(公告)日2007.06.06
IPC分类号C02F1/46; C02F1/469
摘要
本实用新型公开了一种去除与回收废水中六价铬装置。电去离子装置有电去离子淡室入口、电去离子淡室出口、电去离子浓室入口和电去离子浓室出口;电渗析装置有电渗析淡室入口、电渗析淡室出口、电渗析浓室入口和电渗析浓室出口;电去离子浓室出口分为二路，一路经第一阀门接电渗析淡室入口，另一路经第二阀门、流量计接电渗析浓室入口，电渗析淡室出口接中间储液箱的输入口，中间储液箱的输出口经泵接电去离子浓室入口。采用本实用新型去除与回收废水中Cr(VI)，不仅效率高，而且操作简便，又不需要化学药剂。本实用新型适用于镀铬漂洗废水及其他水质类似的含Cr(VI)工业废水的处理。
权利要求书

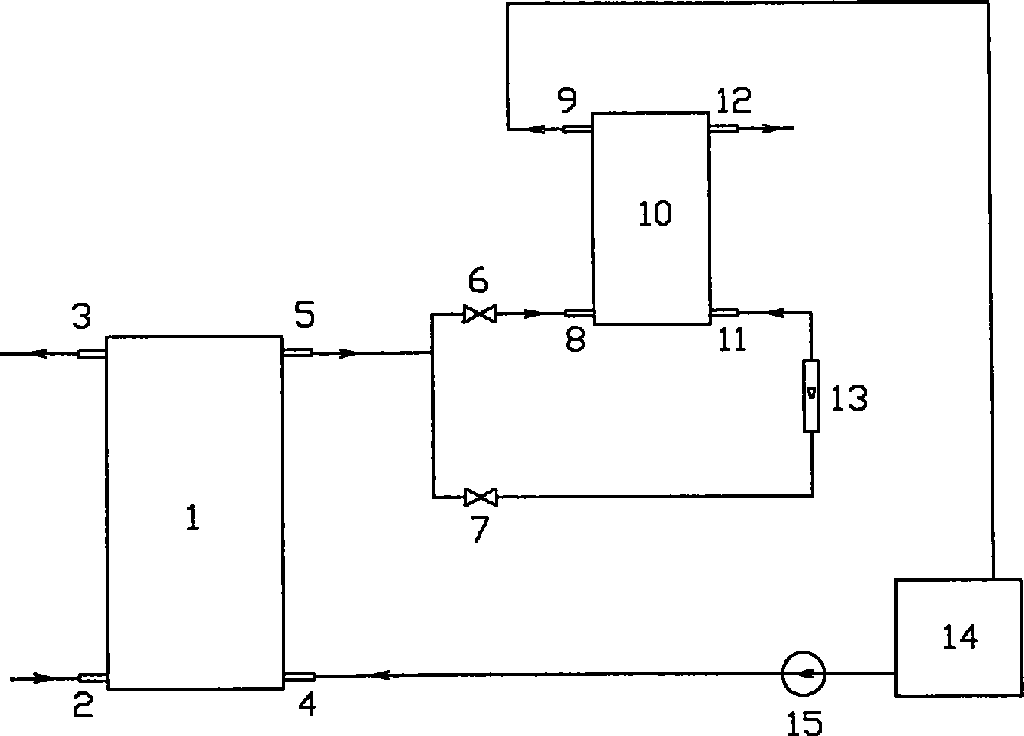

1.一种去除与回收废水中六价铬装置，其特征在于：包括电去离子装置 (1)，两个阀门(6、7)，电渗析装置(10)，流量计(13)，中间储液箱(14)和泵 (15);电去离子装置(1)有电去离子淡室入口(2)、电去离子淡室出口(3)、电去离 子浓室入口(4)和电去离子浓室出口(5);电渗析装置(10)有电渗析淡室入口(8)、 电渗析淡室出口(9)、电渗析浓室入口(11)和电渗析浓室出口(12);电去离子浓 室出口(5)分为二路，一路经第一阀门(6)接电渗析淡室入口(8)，另一路经第二 阀门(7)、流量计(13)接电渗析浓室入口(11)，电渗析淡室出口(9)接中间储液箱 (14)的输入口，中间储液箱(14)的输出口经泵(15)接电去离子浓室入口(4)。
说明书
一种去除与回收废水中六价铬装置
技术领域
本实用新型涉及污水处理装置，尤其涉及一种去除与回收废水中六价铬装 置。
背景技术
六价铬(Cr(VI))常存在于电镀废水、鞣革废水等工业废水中。Cr(VI)的毒性很大，且易在体内积累，因此世界各国对含Cr(VI)废水的排放 均有严格要求。目前工业上处理含Cr(VI)废水的主要方法有：离子交换法、 还原-化学沉淀法、吸附法、电渗析法及反渗透法等。离子交换法与吸附法去 除Cr(VI)的效率较高，但再生与回收操作较复杂，而且需要消耗化学药剂。 还原-化学沉淀法的设备较为简便，但同样需要消耗化学药剂，而且铬较难回 收，易产生二次污染。电渗析法与反渗透法虽可浓缩回收Cr(VI)，但去除效 率较低，出水中的Cr(VI)含量通常难以达到排放标准。
发明内容
本实用新型的目的在于提供一种去除与回收废水中六价铬装置，使处理后 水中Cr(VI)含量达到排放标准，而Cr(VI)以高浓度铬酸溶液的形式获得 回收。
本实用新型解决其技术问题所采用的技术方案是：包括电去离子装置，两 个阀门，电渗析装置，流量计，中间储液箱和泵。电去离子装置有电去离子淡 室入口、电去离子淡室出口、电去离子浓室入口和电去离子浓室出口;电渗析 装置有电渗析淡室入口、电渗析淡室出口、电渗析浓室入口和电渗析浓室出 口;电去离子浓室出口分为二路，一路经第一阀门接电渗析淡室入口，另一路 经第二阀门、流量计接电渗析浓室入口，电渗析淡室出口接中间储液箱的输入 口，中间储液箱的输出口经泵接电去离子浓室入口。
本实用新型具有的有益效果是：
采用电去离子(EDI)装置高效去除废水中的Cr(VI)，并使Cr(VI)在EDI 装置的浓室中被初步浓缩，获得稀铬酸;采用电渗析装置将上述所得稀铬酸进 一步浓缩，从而达到回用于生产。采用本实用新型去除与回收废水中Cr(VI)， 不仅效率高，而且操作简便，又不需要化学药剂。本实用新型适用于镀铬漂洗 废水及其他水质类似的含Cr(VI)工业废水的处理。
