申请日2006.06.14
公开(公告)日2007.07.18
IPC分类号E03C1/282
摘要
本实用新型涉及一种生活污水下水道单向阀，属日用生活物品类。随着居住环境的发展，在厨房及卫生间内均装有污水排管道，由于封闭困难经常出现污水污染环境，为防异味一般在污水管口使用地漏进行封堵，该方法只能将杂物隔离，但起不到封闭下水管口作用，又会造成污水上返现象，为此目的，本实用新型采用了由其阀座、箅子组成的机构，并在阀座内装有一个用弹簧支撑的阀体，能将下水管道的出入口封严，使用时，阀体被打开，不用时，阀体在弹簧作用下自动将下水管口封闭，特别方便，本装置不但可防异味，还可阻污水上返，在有利于环保情况下，又可将污水排出，由于本实用新型结构简单使用方便，因此可广泛用于厨房、以及洗手盆、洗菜盆、下水管道、卫生间及其它用场污水排放。
权利要求书

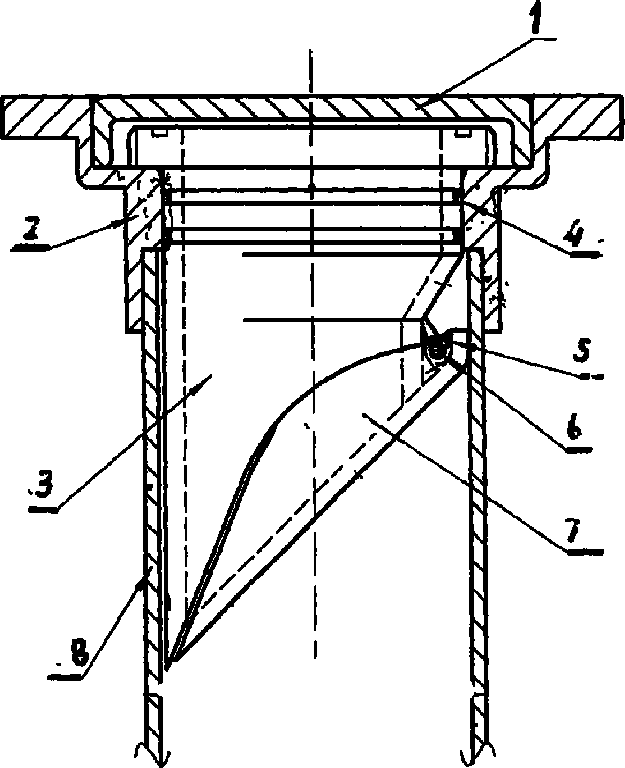

1、一种生活污水下水道单向阀，由下水管道(8)及其阀座(2)、 箅子(1)组成;其特征在于：所述的阀座内一阀体(3)，阀体口部 通过密封圈(4)、弹簧(5)及销子(6)固定着一个用工程塑料材质 制作而成的形状为圆形鸭舌状阀板(7)。
2、根据权利要求1所述的一种生活污水下水道单向阀，其特征 在于：所述的阀板(7)的主体中心线与下水管道水平线之夹角为 35-55度。
3、根据权利要求1所述的一种生活污水下水道单向阀，其特征 在于：所述的阀体(3)、阀板(7)是用耐温100℃以上的工程塑料 材质制作而成的不规则圆管。
说明书
一种生活污水下水道单向阀
技术领域：
本实用新型涉及一种生活污水下水道单向阀，属日用生活物品 类。
背景技术：
随着社会发展，现代人们居住或使用的设施也发生很大变化，为 将污水排出，一般居室都装有污水排出通道及地漏环保装置，生活中 的污水由此处排出，但是现技术中的地漏只能达到输通污水及阻物隔 离的目的，不能起到防臭及除异昧和阻止溢流上返作用，使用时不但 非常不便，又会因此污染室内环境。
发明内容：
本实用新型的目的便是为了克服上述缺点，而提供的一种生活污 水下水道单向阀，该装置被安装在室内下水管道口位置，不但可使室 内污水排出，又可起到阻隔池中杂物不会堵塞下水通道，并能更好起 到防异味作用。
本实用新型的技术方案：
为实现上述目的，本实用新型由下水管道及其阀座、箅子组成的 结构，所述的阀座内有一阀体，阀体口部位置通过密封圈、弹簧及销 子固定着一个用工程塑料材质制作而成的形状为圆形鸭舌状的阀板， 阀板主体中心线与下水管道水平线之夹角在35～55度之间，该阀体 为一个用耐温100℃以上的工程塑料材质制作而成的不规则圆管。
本实用新型工作原理是：
使用时，将带有阀座和箅子和阀体座落在下水管道和管口位置， 池中的污水通过时，该装置将阀体内的阀板打开，污水停止流动时， 阀板则在弹簧的作用下随着弹力的恢复又回到原关闭位置，此时阀板 即可将下水管道封闭，使处于下水管道内的异味不会从管道中散发出 来。
本实用新型与现有技术相比具有显著特点：
由于在本实用新型在阀座顶端装有箅子以及在下水管道口位置 的阀体内装有阀板，使用时通过箅子可将水池中大部分杂物阻档在水 池内，而阀板的作用不但能使污水沿阀板表面流入下水道之中，另外 当污水停止流动时，又可自动复位将下水道管口封闭，使管道内异味 气体不致散出。
