申请日2006.07.03
公开(公告)日2007.08.15
IPC分类号C02F7/00; C02F3/02; H02K7/116; H02P6/08
摘要
一种污水处理厂氧化沟表曝机调速装置，其特征在于：由开关磁阻电动机、减速机和控制器组成，控制器的输出端与开关磁阻电动机的输入端连接，开关磁阻电动机的输出端与表曝机连接，减速机与开关磁阻电动机连接。本实用新型的优点是：1.电动机的调速范围广，可在200-1500转/分之间调整。2.对控制系统产生高次谐波干扰比较小。3.耗电量比较低。4.起动力矩大，起动电流小。
权利要求书
1、一种污水处理厂氧化沟表曝机调速装置，其特征在于：由开 关磁阻电动机、减速机和控制器组成，控制器的输出端与开关磁阻电 动机的输入端连接，开关磁阻电动机的输出端与表曝机连接，减速机 与开关磁阻电动机连接。
2、根据权利要求1所述的污水处理厂氧化沟表曝机调速装置， 其特征在于：上述开关磁阻电动机的转速范围在200-1500转/分之间 调整。
说明书
污水处理厂氧化沟表曝机调速装置
技术领域：
本实用新型属于污水处理厂污水工艺处理设备的调速装置，特别 涉及一种污水处理厂氧化沟表曝机调速装置。
背景技术：
在氧化沟处理工艺的污水处理厂，氧化沟处理工段是污水处理厂 最重要的处理环节。污水处理的步骤主要是经过机械处理、生物处理、 再经过沉淀消毒后排放出厂的。在污水处理厂，生物处理的效果的好 坏直接关系到污水厂的出水水质和污水处理厂的能源消耗，氧化沟处 理工段就是在氧化沟处理工艺的污水处理厂的生物处理段。为了保证 污水厂的出水水质达标，并且能够节能降耗，一般要对表曝机进行控 制，常用的方式有采用双速电机控制、变频控制和分组控制。双速电 机控制装置是表曝机电机采用双速电机，在运行时，根据氧化沟内的 溶解氧的变化情况，人为的改变电机的转速，高速或低速，用以满足 曝气的要求。这种控制方式的缺点是对电机要求高，电机的剩余功率 大，相对耗电量大，而且调速仅仅是两个速度，调速范围有限。变频 控制装置的电机采用的是普通电机，外加变频器组成变频控制装置。 在运行时，根据进厂水参数和氧化沟内的溶解氧的变化改变电机的转 速，用以满足曝气的要求。这种控制装置的缺点是，运行时容易对系 统产生谐波干扰比较大，低转速时电机容易发热，而且相对造价比较 高。分组控制装置的电机采用的是普通电机，如果曝气量富裕的时候， 采取间隔停止部分表曝机运行的方式。缺点是没有设置调速装置，不 能调速，耗电量大。
发明内容：
本实用新型的目的是设计一种污水处理厂氧化沟表曝机调速装 置，该装置可以大范围的调整表曝机的转速，兼有节能降耗，起动力 矩大，起动电流小、低转速性能奸、电机不容易发热的优点，而且对 控制系统产生高次谐波干扰比较小。

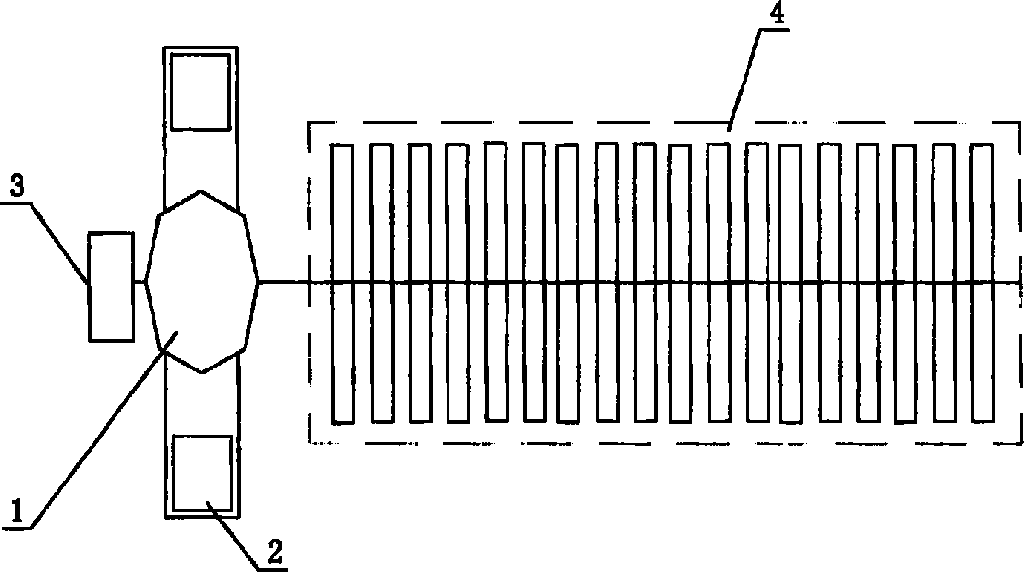

本实用新型的技术方案是：一种污水处理厂氧化沟表曝机调速装 置，其特征在于：由开关磁阻电动机、减速机和控制器组成，控制器 的输出端与开关磁阻电动机的输入端连接，开关磁阻电动机的输出端 与表曝机连接，减速机与开关磁阻电动机连接。
上述开关磁阻电动机的转速范围在200-1500转/分之间调整。
本实用新型的优点是：1、电动机的调速范围广，可在200-1500 转/分之间调整。2、对控制系统产生高次谐波干扰比较小。3、耗电 量比较低。4、起动力矩大，起动电流小。
