申请日2006.06.14
公开(公告)日2007.08.29
IPC分类号C02F1/52; C02F9/02
摘要
本实用新型涉及一种用沉积法将悬浮固体微粒从液体中分离的装置，特别是一种畜禽养殖污水前处理的沉淀调节池，包括若干个并排的池体，每个池体的底部均为锥形，具有贯穿与两池体相连的侧壁相邻的侧壁的排渣管，相邻两池体侧壁之间具有若干个水管，该水管连通相邻两池体，其结构要点为：池体的与安装有排渣管的侧壁相对的另一侧壁的顶端为一种倾斜面，其靠近池体内的一侧较高而靠近池体外的一侧较低，池体的出水管具有第一进水端和第二进水端，第一进水端和第二进水端均位于池体的内侧，且第一进水端位于池体侧壁的下方，第二进水端位于池体侧壁的上方。利用沉淀调节池同时排出沉浮渣，出水管的两个进水端具有均衡调节排水量的作用。
权利要求书

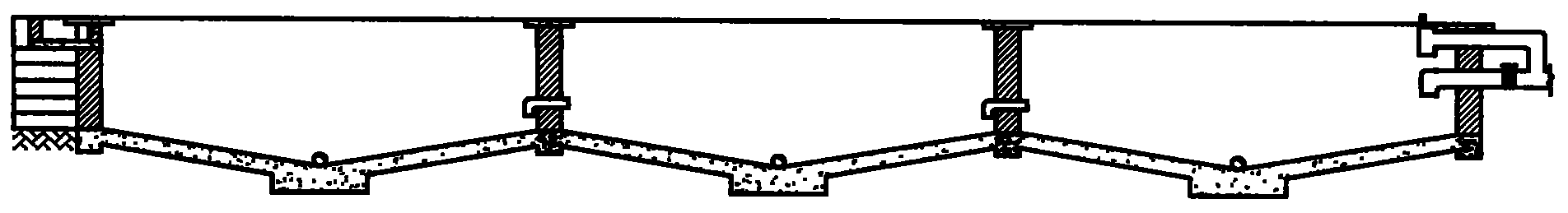

1.畜禽养殖污水前处理的沉淀调节池，包括若干个并排的池体(1)，一端的 池体(1)具有进水口(11)，另一端的池体(1)具有出水管(12)，出水 管(12)贯穿池体(1)的侧壁，每个池体(1)的底部均为锥形，从锥形 的顶尖处沿池底延伸有污泥排渣管(2)，排渣管(2)贯穿与两池体相连的 侧壁相邻的侧壁，相邻两池体(1)侧壁之间具有若干个水管(3)，该水管 (3)连通相邻两池体(1)，其特征在于，池体(1)的与安装有排渣管(2) 的侧壁相对的另一侧壁的顶端为一种倾斜面(4)，其靠近池体内的一侧较 高而靠近池体外的一侧较低，池体(1)的出水管(12)具有第一进水端(121) 和第二进水端(122)，第一进水端(121)和第二进水端(122)位于池体 (1)的内侧，且第一进水端(121)位于池体侧壁的下方，第二进水端(122) 位于池体侧壁的上方。
2.根据权利要求1所述的畜禽养殖污水前处理的沉淀调节池，其特征在于， 具有倾斜面(4)的池体侧壁的顶端高于池体内最高水位15～20mm。
3.根据权利要求1所述的畜禽养殖污水前处理的沉淀调节池，其特征在于， 倾斜面(4)与水平线的夹角为35°～50°。
4.根据权利要求1所述的畜禽养殖污水前处理的沉淀调节池，其特征在于， 位于下方的第一进水端(121)与侧壁底端之间的距离为1000mm～400mm。
5.根据权利要求1所述的畜禽养殖污水前处理的沉淀调节池，其特征在于， 位于上方的第二进水端(122)与侧壁顶端之间的距离为200mm～250mm。
说明书
畜禽养殖污水前处理的沉淀调节池
技术领域
本实用新型涉及一种用沉积法将悬浮固体微粒从液体中分离的装置，特别是 一种畜禽养殖污水前处理的沉淀调节池。
技术背景
现有技术中，畜禽养殖的污水处理一般需要经过前处理、厌氧处理和后续的 净化处理，在前处理中畜禽养殖的污水经过沉砂池沉淀较大颗粒的砂石，然后再 经沉淀调节池沉淀畜禽污水中剩余的固体物，在前处理中的沉淀调节池包括若干 个并排的池体，一端的池体具有进水口，另一端的池体具有出水口，每个池体的 底部均为锥形，从锥形的顶尖处沿池底延伸有污泥排渣管，排渣管贯穿池体侧壁， 相邻两池体侧壁之间具有若干个水管，该水管连通相邻两池体。经沉砂池处理后 的污水通过进水口流入第一个池体内，在该池体内污水中的固体沉淀物沉淀在池 底，利用固体沉淀物的自重从池底的污泥排渣管排出，池体内的污水及未沉淀的 固体物通过两池体之间的水管流入下一个池体内，在该池体内又有部分固体物被 沉淀，这样直至最后一个池体，经处理后的污水就从最后一个池体的出口水排出， 进入下一污水处理工序。但是，这样的沉淀调节池仅沉淀了污水中的固体沉淀物， 而污水上漂浮物并未被处理，还需要另外的污水处理工序来对漂浮物进行处理， 污水处理工艺比较复杂;而且，该沉淀调节池的出水口出水量为均衡的，因此， 当进水口处进水量较大时，而出水口则有可能无法及时排水而导致污水自池体上 方溢出，造成处理场环境污染。
发明内容
本实用新型所要解决的技术问题在于提供一种在沉淀污水中固体沉淀物时 能够将污水中的漂浮物同时清除，且具有自动调节出水量功能的畜禽养殖污水前 处理的沉淀调节池。
本实用新型是通过以下途径来实现的。
畜禽养殖污水前处理的沉淀调节池，包括若干个并排的池体，一端的池体具 有进水口，另一端的池体具有出水管，出水管贯穿池体的侧壁，每个池体的底部 均为锥形，从锥形的顶尖处沿池底延伸有污泥排渣管，排渣管贯穿与两池体相连 的侧壁相邻的侧壁，相邻两池体侧壁之间具有若干个水管，该水管连通相邻两池 体，其结构要点为：池体的与安装有排渣管的侧壁相对的另一侧壁的顶端为一种 倾斜面，其靠近池体内的一侧较高而靠近池体外的一侧较低，池体的出水管具有 第一进水端和第二进水端，第一进水端和第二进水端均位于池体的内侧，且第一 进水端位于池体侧壁的下方，第二进水端位于池体侧壁的上方。
这样，沉淀池内污水的浮渣从池边的倾斜面排出，沉降的污泥利用水压差原 理，通过污泥排渣管自动排出，从而在沉淀污水中固体沉淀物时能够将污水中的 漂浮物同时清除。而且，沉淀调节池的出水口设置有两个进水端，一个位于池体 侧壁的下方，一个位于上方，当沉淀调节池进水口进水量较少时，池体内污水水 位是位于第二进水端的下方，沉淀调节池仅通过出水管的第一进水端进行排水; 当池体内污水水位是位于第二进水端的上方时，沉淀调节池则通过出水管的两个 进水端同时排水，从而保证沉淀调节池的进水量与出水均衡，可以使集中、间歇 性进水变成均衡连续性出水，平衡水力负荷。
本实用新型的结构可以具体为：
用于清除污水的浮渣的倾斜面，其高度为高于池体内最高水位15～20mm， 倾斜面与水平线的夹角为35°～50°。
这样，漂浮在污水水面上的浮渣从倾斜面排出。
沉淀调节池的出水管的第一进水端与第二进水端的高度分别为：
位于下方的第一进水端与侧壁底端之间的距离为1000mm～400mm。
位于上方的第二进水端与侧壁顶端之间的距离为200mm～250mm。
第一进水端与第二进水端的高度可以根据沉淀调节池的具体设计规格进行 确定。
综上所述，本实用新型较之现有技术具有如下优点：利用沉淀调节池同时排 出沉浮渣，降低污水有机浓度，出水管的两个进水端能够使集中、间歇性进水变 成均衡、连续性出水，平衡水力负荷，具有均衡调节的作用。
