申请日2006.06.14
公开(公告)日2007.05.16
IPC分类号C02F1/40
摘要
一种含油污水罐内能使分散的小油滴聚集成大油滴的含油污水罐聚油布水器，包括下挡板(4)、中心筛管(5)、亲油填料(6)、外层筛管(7)、上挡板(8)等，进水管(2)与中心筛管(5)连接，中心筛管(5)与外层筛管(7)之间分别装有下挡板(4)、上挡板(8)，在下挡板(4)上设有装料口(3)，下挡板(4)与上挡板(8)之间装有亲油填料(6)，具有辐射水平布水，具有使污水中分散的油滴迅速聚集提高分离效果。
权利要求书

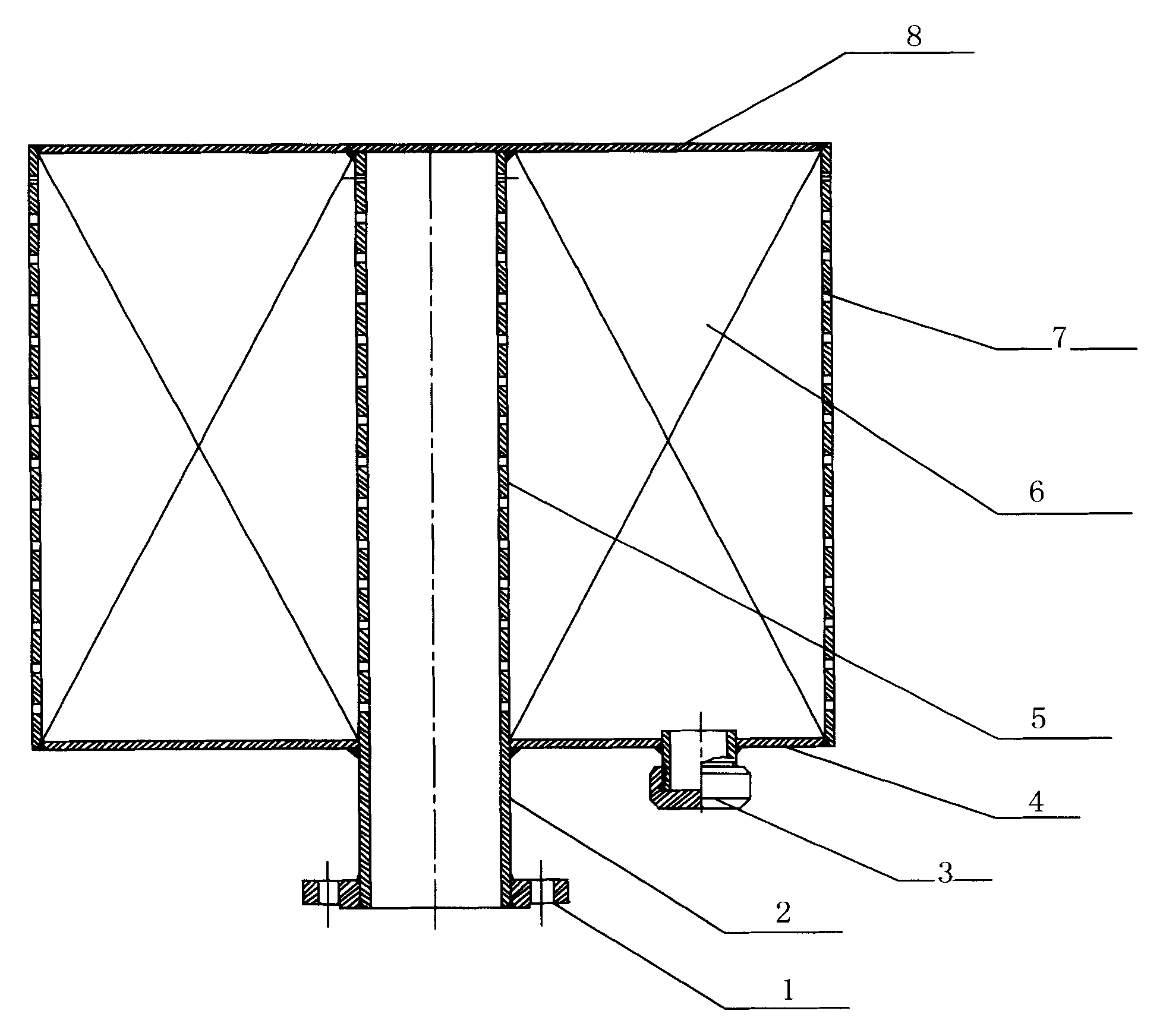

1、含油污水罐聚油布水器，包括法兰(1)、进水管(2)、装料口(3)、 下挡板(4)、中心筛管(5)、亲油填料(6)、外层筛管(7)、上挡板(8)， 其特征在于：进水管(2)与中心筛管(5)连接，中心筛管(5)与外层筛管 (7)之间分别装有下挡板(4)、上挡板(8)，在下挡板(4)上设有装料口 (3)，下挡板(4)与上挡板(8)之间装有亲油填料(6)。
2、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：中心 筛管(5)、外层筛管(7)、上挡板(8)、下挡板(4)围成环行空间。
3、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：中心 筛管(5)和外层筛管(7)的安装在同一同心圆上。
4、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：进水 管(2)与法兰(1)连接。
5、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：装料 口(3)与下挡板(4)螺纹连接。
6、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：中心 筛管(5)与法兰(1)的截面垂直安装。
7、根据权利要求1所述的含油污水罐聚油布水器，其特征在于：进水 管(2)与中心筛管(5)加工成一体。
说明书
含油污水罐聚油布水器
技术领域
本实用新型属于含油污水处理领域，是一种含油污水罐内能使分散的小 油滴聚集成大油滴的布水装置，具体地说，是含油污水罐聚油布水器。
背景技术
在现有的技术中，含油污水罐布水器都是采用向上的或向下的喇叭口， 这样做的主要不足有二：其一污水罐随着进水量的变化，会对污水罐顶部的 上向流区或中部的下向流区的流场造成破坏，布水不均匀影响除油效果，因 此抗冲击能力较低;其二布水器无法使分散的油滴聚集成大颗粒的功能，增 加了污水罐沉降分离的难度，影响了油水分离的效果。
发明内容
本实用新型的目的在于提供一种具有辐射水平布水和能使污水中分散的 油滴迅速聚集提高分离效果的含油污水罐聚油布水器。
为了达到上述目的，本实用新型是这样来实现的：包括法兰、进水管、 装料口、下挡板、中心筛管、亲油填料、外层筛管、上挡板，进水管与中心 筛管连接，中心筛管与外层筛管之间分别装有下挡板、上挡板，在下挡板上 设有装料口，下挡板与上挡板之间装有亲油填料。
中心筛管、外层筛管、上挡板、下挡板围成环行空间。
中心筛管和外层筛管的安装在同一同心圆上。
进水管与法兰连接。
装料口与下挡板螺纹连接。
中心筛管与法兰的截面垂直安装。
进水管与中心筛管加工成一体。
内外双层筛管中间有一环行空间，空间内填充有亲油填料，上下用挡板 封死，中心筛管与进水口相连，进水口与内外筛管同心，聚油器的进水管焊 接在挡板的进水孔上，另一端有连接法兰。当法兰水平连接在含油污水罐布 水支管上后，聚油布水器的外层筛管上的出水孔延水平方向布水，这样就不 会造成污水罐随着进水量的变化对上下流场的冲击而影响除油效果;当含油 污水从内层的中心筛管穿过亲油填料时，污水与亲油填料混合，污水中的油 滴迅速吸附在亲油填料表面，油滴在亲油填料表面聚集长大后在水动力的作 用下块装脱落并随污水一起经外层筛管水平流向污水罐的水体中，大的油块 迅速上浮，干净的污水向下进入收水喇叭口，这样就提高了油水分离速度和 效果。
