申请日2006.06.13
公开(公告)日2007.08.29
IPC分类号F04D29/22; F04D7/04
摘要
搅拌污水泵搅拌轮结构，包括前盖板(1)、后盖板(3)、叶片(2)，其特征是所述的前盖板(1)、后盖板(3)为圆形，所述的叶片(2)固定于前盖板(1)、后盖板(3)之间。由前盖板、后盖板、叶片组成闭式叶轮，前盖板、后盖板为圆形，叶片固定于前盖板、后盖板之间，如此可防止柔性物质缠绕在搅拌轮上;叶片可以设计成圆柱叶片或扭曲叶片，叶片可以设计成直叶片或弯曲叶片，前盖板设有进水口，如此可改善搅拌轮的水力性能、提高搅拌轮的搅拌功效。
权利要求书

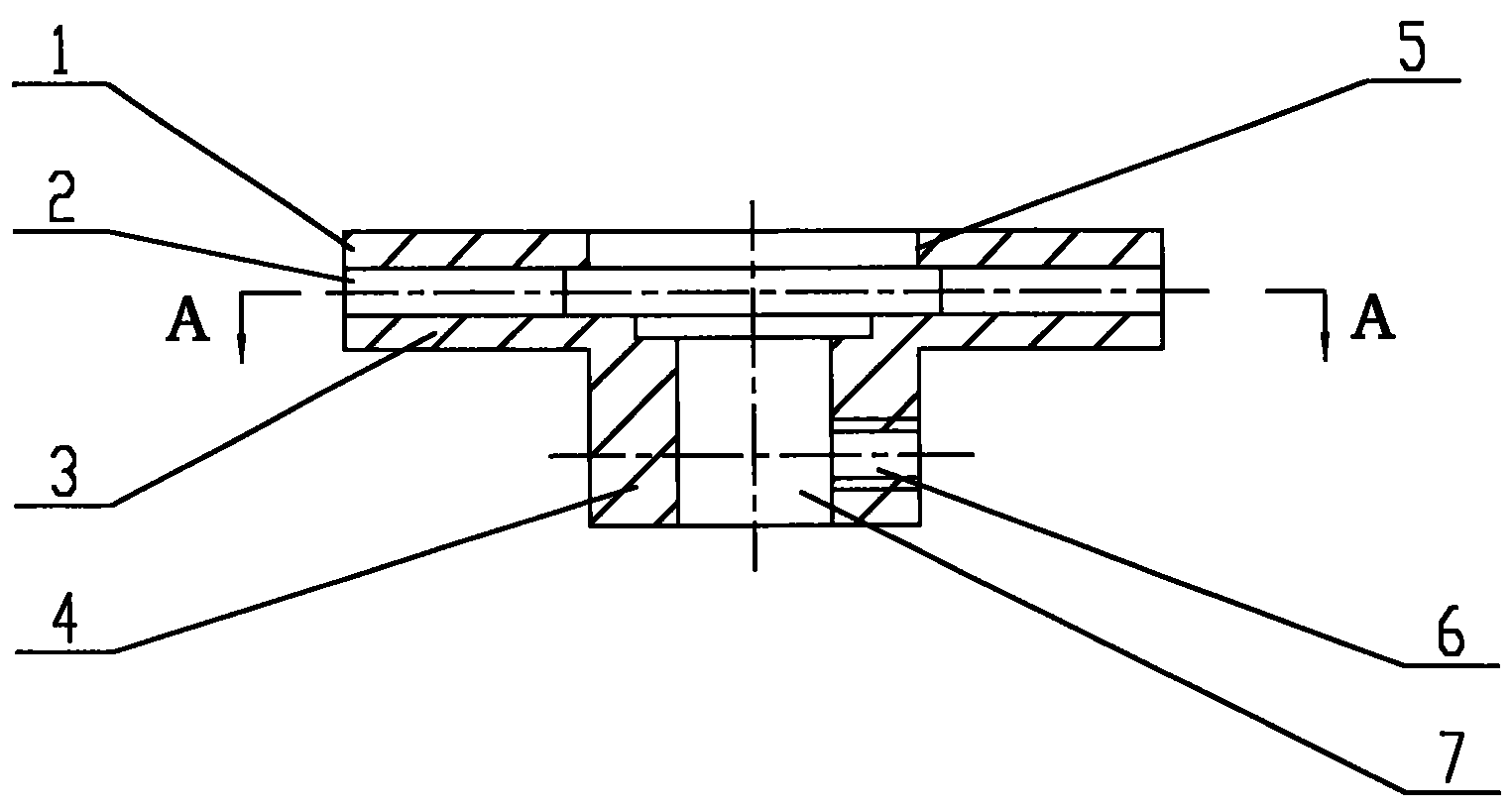

1、搅拌污水泵搅拌轮结构，包括前盖板(1)、后盖板(3)、叶片(2)， 其特征是所述的前盖板(1)、后盖板(3)为圆形，所述的叶片(2)固 定于前盖板(1)、后盖板(3)之间。
2、根据权利要求1所述的搅拌污水泵搅拌轮结构，其特征是所述的 前盖板(1)、后盖板(3)、叶片(2)组成闭式叶轮。
3、根据权利要求1或2所述的搅拌污水泵搅拌轮结构，其特征是所 述的叶片(2)为圆柱叶片或扭曲叶片。
4、根据权利要求1或2所述的搅拌污水泵搅拌轮结构，其特征是所 述的叶片(2)为直叶片或弯曲叶片。
5、根据权利要求1所述的搅拌污水泵搅拌轮结构，其特征是所述的 前盖板(1)上设有进水口(5)。
6、根据权利要求1所述的搅拌污水泵搅拌轮结构，其特征是所述的 后盖板(3)上设有轮毂(4)。
7、根据权利要求6所述的搅拌污水泵搅拌轮结构，其特征是所述的 轮毂(4)上设有螺纹孔(6)及定位孔(7)。
8、根据权利要求1所述的搅拌污水泵搅拌轮结构，其特征是所述的 前盖板(1)、叶片(2)、后盖板(3)为一体式结构。
9、根据权利要求1所述的搅拌污水泵搅拌轮结构，其特征是所述的 前盖板(1)、叶片(2)、后盖板(3)为分体结构。
说明书
搅拌污水泵搅拌轮结构
技术领域
本实用新型涉及液体输送装置--泵，具体的说是搅拌污水泵搅拌 轮结构。
背景技术
普通污水泵输送介质中一般都含泥砂、纤维等杂物，在泵的进口容 易发生堵塞现象，特别是杂物沉淀在底部时。搅拌污水泵在叶轮进口前 设有搅拌轮，从泵腔中引出的高压介质经过搅拌轮的作用产生极强的离 心力，此离心力可将杂物搅起冲开，避免杂物流进叶轮进口而发生堵塞。
现有搅拌污水泵搅拌轮结构常见结构型式如图3和图4所示：搅拌 轮为开式叶轮，叶片2连接在轮毂4上，叶片2上设有甩水孔8，柔性物 质容易缠绕在叶片2上。此外，轮毂上设有螺纹孔6，搅拌轮通过该螺纹 孔6与搅拌轴连接，当接线错误使电机反转或突然停机造成管路中的水 回流使叶轮或者搅拌轴反转时，搅拌轮容易从搅拌轴上脱落。
实用新型内容
本实用新型首先要解决的技术问题和提出的技术任务是克服现有技 术存在的柔性物质易缠绕搅拌轮的缺陷，提供一种抗缠绕的搅拌污水泵 搅拌轮结构，并在此基础上进一步克服叶轮或者搅拌轴反转时搅拌轮易 脱落的现象。为此，本实用新型采用以下技术方案：
搅拌污水泵搅拌轮结构，包括前盖板、后盖板、叶片，其特征是所 述的前盖板、后盖板为圆形，所述的叶片固定于前盖板、后盖板之间。
为了增强上述方案的合理性，使结构紧凑，本实用新型还包括以下 附加技术特征：
所述的前盖板、后盖板、叶片组成闭式叶轮。
所述的叶片为圆柱叶片或扭曲叶片;或者为直叶片或弯曲叶片。
所述的前盖板设有进水口。
所述的后盖板上设有轮毂。
所述的轮毂上设有螺纹孔及定位孔。
所述的前盖板、叶片、后盖板为一体式结构。
所述的前盖板、叶片、后盖板为分体结构。
本实用新型具有以下优点：
1、由前盖板、后盖板、叶片组成闭式叶轮，前盖板、后盖板为圆形， 叶片固定于前盖板、后盖板之间，如此可防止柔性物质缠绕在搅拌轮上。
2、后盖板上设有轮毂，轮毂上设有螺纹孔及定位孔，搅拌轮通过定 位孔与搅拌轴配合，紧固件通过螺纹孔将搅拌轮固定在搅拌轴上，如此 定位可靠、安装方便，亦可防止转轴反转时搅拌轮从搅拌轴上脱落。
3、叶片可以设计成圆柱叶片或扭曲叶片，叶片可以设计成直叶片或 弯曲叶片，前盖板设有进水口，如此可改善搅拌轮的水力性能、提高搅 拌轮的搅拌功效。
