申请日2006.05.30
公开(公告)日2007.05.16
IPC分类号C02F9/14; C02F1/66; C02F3/02; C02F1/28; C02F1/50
摘要
本实用新型提供一种适应于小区的集成化式居民小区污水处理回用装置，该装置的外壳壳体，壳体内包括有污水处理装置和电器控制系统。在外壳壳体的顶部设有日常用作检修观察的人孔和通风换气口。该装置的外壳壳体可以结合实际条件设计为长方型、圆型和不规则型等诸多形状，并可以安置在室内、室外，地下或地上式布置，具有与环境相自然和谐、融入景观的特点，具有很好的工程适应性。该装置使小区内所排放的生活污水经过本设备处理后水质可以达到“城市污水再生利用城市杂用水水质”(GB/T18920-2002)中规定的各项标准植，出水可以用于景观灌溉、农田灌溉、非饮用的城市用户(冲厕、消防、空调冷却用水、车辆冲洗等)、工业用户、环境用户和地下水回注等。
权利要求书

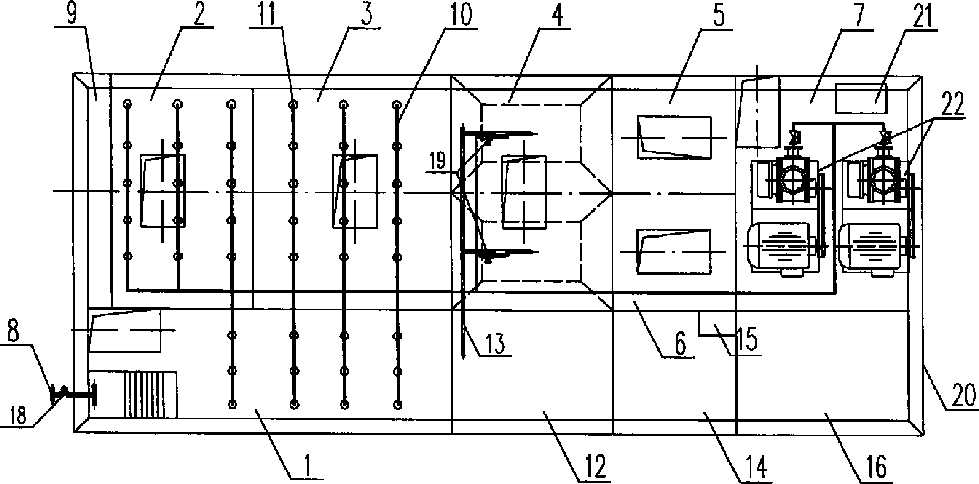

1、一种集成化式居民小区污水处理回用装置，其特征是：该装置包括 有外壳壳体(20)，壳体内设有污水处理装置和电器控制系统(21)，所述 污水处理装置包括带有进水管(8)的酸化调节池(1)，通过连通管路接至 布水系统(9)，并依次连通一级生物氧化池(2)、二级生物氧化池(3)、 沉淀池(4)及石英砂滤池(5)、生物活性炭池(6)，出水自流入消毒槽 (15)，投加消毒剂的消毒槽(15)在接触消毒池(14)内进行充分接触， 在一级生物氧化池(2)和二级生物氧化池(3)池中均安装有带多个微孔曝 气器(11)的曝气干管(10);所述电器控制系统(21)设置在上述污水处 理装置右侧的设备间(7)内，与配套的风机(22)集中设置在设备间(7) 内，所述微孔曝气头(11)通过曝气干管(10)由风机(22)直接供给污水 生化处理过程中的氧气。
2、根据权利要求1所述的集成化式居民小区污水处理回用装置，所述 沉淀池(4)为斜板式沉淀池。
3、根据权利要求1所述的集成化式居民小区污水处理回用装置，所述 石英砂过滤池(5)为石英砂复合过滤器。
4、根据权利要求1所述的集成化式居民小区污水处理回用装置，所述 生物活性炭池(6)为具有吸附、净化和过滤功能的活性炭生物处理池。
5、根据权利要求1所述的集成化式居民小区污水处理回用装置，所述该 装置的外壳壳体造型为圆形、长方形或组合型之一种。
说明书
集成化式居民小区污水处理回用装置
技术领域
本实用新型涉及一种集成化式居民小区污水处理回用装置，特别适应于 目前中等规模的居民生活小区。
背景技术
目前小水量污水主要来源于中小规模住宅小区的生活污水、办公楼的生 活污水和高速公路服务区生活污水及功能相对独立的服务小区等。经过近年 来的工程实践，现有的污水处理装置主要设计成为地上式和地下式两种布置 方式。由于地下式污水回用处理设备存在维护、操作困难、易于腐蚀等缺陷。 分析其原因主要是由于主体设备、电器控制元件、泵机等集中布置在地下， 容易形成积水，并在雨季时长期处于潮湿环境下工作，易于锈蚀，从而导致 设备的使用寿命降低，日常维护工作量大，难于保证长期稳定运行。
随着我国国民经济的发展和人民生活水平的提高，净水需求量逐年增 大。由于我国淡水资源存在时空、地域分布不均，导致北方多数大中等城市 处于缺水状态，并使缺水问题已成为一个普遍存在的问题。从长远的观点来 看，要解决日益严重的水荒问题只有采取长距离跨区域引水方案或者是开展 污水资源化工作，将城市排出的污水处理后作为水资源重复使用。采用前一 种方案，需要国家投入巨额资金并有许多技术经济问题要进一步的解决，在 一个相当长的时期内难以实现。相比之下就地利用排出的污水通过特定设备 的处理，达到重复使用要更为切实可行。由于这样的系统有别于上下水道的 功能，其所提供的水质介于上水(自来水)和下水(城市污水)之间。故这 种系统称之为中水系统。现行水处理系统处理后污水均直接排放，浪费了大 量的水资源。
发明内容
为解决上述技术中存在的问题，本实用新型的目的是提供一种实现对是 生活污水处理装置的水处理和美化环境景观的双重功能的小型污水处理回 用装置。
为实现上述目的，本实用新型采用的技术方案是提供一种小型污水处理 回用装置，其中：该装置包括有外壳壳体，壳体内设有污水处理装置和电器 控制系统，所述污水处理装置包括带有进水管的酸化调节池，通过连通管路 接至布水系统，并依次连通一级生物氧化池、二级生物氧化池、沉淀池及石 英砂滤池、生物活性炭池，出水自流入消毒槽，投加消毒剂的消毒槽在接触 消毒池内进行充分接触，在一级生物氧化池和二级生物氧化池池中均安装有 带多个微孔曝气器的曝气干管;所述电器控制系统设置在上述污水处理装置 右侧的设备间内，与配套的风机集中设置在设备间内，所述微孔曝气头通过 曝气干管由风机直接供给污水生化处理过程中的氧气。
所述沉淀池为斜板式沉淀池。
所述石英砂过滤池为石英砂复合过滤器。
所述生物活性炭池为具有吸附、净化和过滤功能的活性炭生物处理池。
所述该装置的外壳壳体造型为圆形、长方形或组合型之一种。
本实用新型的效果是该装置的厌氧池(水解、酸化工艺隶属于厌氧生物 处理工艺)取代了初沉池、厌氧池，对有机物的去除率远远高于传统的初沉 池。这种组合工艺在处理污水的同时，使生产的污泥量大大减少。以新型生 物填料为核心的接触氧化生物池处理效果好，启动时间快、有机负荷高、耐 冲击负荷能力强，操作简单、管理方便、运行费用低、占地少、自动化控制 程度高。可节省后续二沉池，出水可直接达到中水回用标准，节约投资。使 生活污水经本设备处理后，水质指标达到《城市污水再生利用城市杂用水 水质》(GB/T18920-2002)中的各项标准值，出水可用于绿化、浇花、冲厕 和道路除尘等方面，实现了水处理和水资源化的功能。同时该设备可以很好 的与周围环境结合到一起，具有与环境相自然和谐、融入景观的特点，具有 很好的工程适应性。集成化式居民小区污水处理回用装置外壳壳体的造型可 以充分结合周围地形、用户要求，灵活布置，具体形状视需要可以制作成圆 形、长方形或组合型等多种造型。
