申请日2006.05.26
公开(公告)日2006.11.29
IPC分类号C02F3/10
摘要

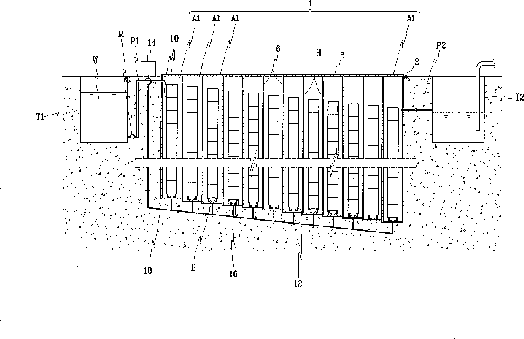

一种利用煤渣的有机废水处理装置，包括：设有用于盛装废水的空间，所述空间以左右方向分割形成至少两个区域，分割形成的每个区域中，废水流入口处区域的底面高于靠近废水排出口处区域的底面，设置于每个区域的排水通道的位置是从废水流入区域向废水排出区域逐渐降低的处理空间;装载在所述每个处理空间内，可用作通过表面吸附力和在所述吸附力的作用下所形成的微生物膜去除废水中有机物质的吸附材料的煤渣;设置在所述处理空间的底部，为增加盛于每个处理空间的废水溶存氧气量，并使所述废水处于与煤渣持续接触的循环流状态，而通过带有可在空气压力作用下开放或关闭的具有弹性的喷孔的喷管喷射空气并产生微小气泡的气泡发生装置。
权利要求书
1、一种利用煤渣的有机废水处理装置，其特征在于：所述有机废 水处理装置包括：
设有用于盛装废水的空间，所述空间以左右方向分割形成至少两 个区域，分割形成的每个区域中，废水流入口侧区域的底面高于废水 排出口侧区域的底面，设置于每个区域的排水通道的位置是从废水流 入口至废水排出口逐渐下降的处理空间;
装载在所述每个处理空间内，可用作通过表面吸附力和在所述吸 附力的作用下所形成的微生物膜去除废水中有机物质的吸附材料的煤 渣;
设置在所述处理空间的底部，为增加装于每个处理空间的废水中 的溶存氧气量，并使所述废水处于与煤渣持续接触的循环流状态，而 通过带有可在空气压力作用下开放或关闭的具有弹性的喷孔的喷管喷 射空气并产生微小气泡的气泡发生装置。
2、根据权利要求1所述的利用煤渣的有机废水处理装置，其特征 在于：所述喷管由可伸缩的管体构成，所述管体的长度方向及圆周方 向上设有无数个相互隔离的喷孔，所述无数个喷孔在用于产生气泡的 空气压力的作用下扩张并可收缩，以此实现喷孔通道的开放或关闭。
3、根据权利要求1所述的利用煤渣的有机废水处理装置，其特征 在于：至少一列喷管以直管或曲管形式设置于所述每个处理空间的底 面。
4、根据权利要求1所述的利用煤渣的有机废水处理装置，其特征 在于：所述微小气泡的直径小于1mm。
5、根据权利要求1所述的利用煤渣的有机废水处理装置，其特征 在于：所述压力空气在空气供给区间内，通过分子间的相互碰撞或通 过加热器使其温度上升后流过所述喷管而进行喷射。
6、根据权利要求1所述的利用煤渣的有机废水处理装置，其特征 在于：还包括设置于所述每个处理空间的上方，并可让所述每个处理 空间得以采光的采光板。
7、根据权利要求6所述的利用煤渣的有机废水处理装置，其特征 在于：所述采光板由可透射光的透明或半透明的高强度塑料板或强化 玻璃制成。
说明书
利用煤渣的有机废水处理装置
技术领域
本发明涉及一种利用煤渣的有机废水处理装置，尤其是涉及一种 利用煤渣吸附力的氧化处理方式去除废水中有机性物质的废水处理作 业，通过小粒子气泡可大幅增加用于去除有机性物质的煤渣与废水间 的接触稳定性的利用煤渣的有机废水处理装置。
背景技术
通常，城市的生活污水和工厂的各种废水中大多含有有机性物质， 而普遍采用的处理所述有机废水的方法有活性污泥法和利用微生物吸 附的接触稳定法等。
采用所述活性污泥法，不但难以将废水中含有的有机物质排除至 150mg/l以下的BOD(Biochemical Oxygen Demand，生化需氧量)， 而且，经过净化处理后排放的处理水的色度及混浊度较浓，因此，难 以得到满意的净化效果。
微生物吸附的接触稳定法主要是应用于有机物质含量极高的工厂 废水的处理上，但它具有结构复杂、制造成本高、维修费用昂贵的缺 点。
作为弥补上述缺点的有机废水的处理方法，1979年申请并授权的 第10-8994号专利文献公开了利用煤渣的有机废水处理方法。所述利 用煤渣的有机废水的处理方法的特征在于：曝气池内沿长度方向连续 设置若干个间壁，所述间壁之间形成吸附曝气室，同时在所述吸附曝 气室内积载一个或者两个以上的有孔焙烧碳，而对吸附曝气室内的有 机废水，则通过从有孔焙烧碳的下端吹入空气，并使空气通过焙烧碳 的通孔上升的方式进行曝气(Aeration)。
这种有机废水的处理方法是将煤渣作为吸附剂的微生物膜固定床 式氧化处理方法。其设置多个特定的吸附曝气室，对废水进行连续处 理，而如果在所述曝气室内积载有煤渣的状态下供给废水，同时对其 进行曝气，那么煤渣的吸收作用将会持续下去，废水中的悬浮物质将 会吸附在煤渣的表面，溶存在废水中的各种有机物质将会吸附于煤渣 的内部。
在如上所述的吸附作用下，具有好氧性微生物(hetero trophic bacteria)的所谓微生物膜固定床形成于煤渣的整个表面和多个通孔 内，而此膜可吸收废水中的有机物，并通过氧化分解及细胞增殖等自 氧化作用而去除该有机物，因此可通过所述每个吸附曝气室去除有机 物，由此使废水得以处理。
并且，在所述曝气池内设置用于产生气泡的散气管，所述散气管 向装在所述每个吸附曝气室内的废水供给溶存氧气，并使该氧气顺利 接触于附着在所述煤渣上的微生物膜固定床表面，而使废水在气泡的 作用下进行强制循环。
即，通过所述散气管向装在每个吸附曝气室里的有机废水供给氧 气的同时，气泡向上喷射，而在所述向上喷射的气泡作用下，废水从 积载在曝气室内的煤渣下侧流向煤渣上侧，形成循环流，从而使废水 得到处理。
但是，如上所述的现有的利用煤渣的有机废水处理方法中，设置 于所述每个吸附曝气室内的散气管呈只能使气泡从下往上喷射的散射 器(Diffuser)形状，而在这种结构下，在每个曝气室内产生并喷射 的气泡的粒径较大，因此所产生的气泡迅速浮出废水并散发于大气中， 从而难以向废水中供给溶存氧气。
另外，为减小气泡的大小也可以制作产生小气泡的散射器，但是， 小气泡散射器容易出现由含在废水中的各种残渣堵塞喷孔的现象，从 而引起另一种问题。
并且，如果产生如上所述的大直径气泡，所述气泡只能起搅拌所 述每个曝气室内废水的作用，因此，难以在煤渣表面形成循环流，从 而难以保证对煤渣表面的接触稳定性。而且，这种气泡发生状态还会 导致废水照样留在所述每个曝气室内。
另外，由上述结构形成的每个吸附曝气室，只有当排出口处曝气 室的高度低于流入口处曝气室的高度时，废水才能流向靠近排出口处 的邻接曝气室，因此，越靠近排出口，其废水的盛装容量越小，从而 难以实现对应于曝气室大小的理想的废水处理效率。
发明内容
本发明的目的是为了解决上述存在的问题而提供一种易于排除废 水中的各种有机物质，尤其是，提供一种通过微小气泡改善废水处理 条件，使有机物质易于排除的利用煤渣的有机废水处理装置。
为了达到上述目的，本发明提供了一种利用煤渣的有机废水处理 装置，它包括：设有用于盛装废水的空间，所述空间以左右方向分割形 成至少两个区域，分割形成的每个区域中，废水流入口处区域的底面 高于废水排出口处区域的底面，设置于每个区域的排水通道的位置是 从废水流入区域至废水排出区域逐渐下降的若干个处理空间;积载在 所述每个处理空间内，可作为吸附材料使用，且可通过其表面吸附力 和在所述吸附力的作用下所形成的微生物膜去除废水中含有的有机性 物质的煤渣;设置在所述处理空间底部，通过带有在空气压力作用下 开放或关闭的具有弹性的喷孔的喷管喷射空气，由此产生微小气泡， 从而增加盛装在每个处理空间内的废水中的溶存氧气量，并使所述废 水处于循环状态，从而使其始终与所述煤渣接触的气泡产生装置。
本发明利用煤渣的有机废水处理装置，通过沟工艺(Ditch process) 可防止有机性废水依次经过多个处理空间进行废水处理时，越靠近排 出口其处理空间容量越小的现象，可获得均匀的废水处理效率。并且， 所述分割形成的每个处理空间内设置有气泡产生装置，所述气泡产生 装置喷射直径较小的微小气泡，并对废水进行曝气，由此，提高了废 水与煤渣的接触稳定性，大幅增加了废水中的溶存氧气量，从而为易 于去除有机物质创造氧化处理条件。另外，有机废水的净化处理作业 及工艺简单，可获得更好的废水处理效率。
