申请日2006.06.11
公开(公告)日2007.06.27
IPC分类号C02F11/12
摘要
本实用新型属于污水处理领域，尤其涉及纺织印染行业的一种废水处理装置。本实用新型为克服老企业污水处理活性污泥分离耗能、耗费又效率低下，而改造废水处理系统费地、费财的缺陷而提供的一种废水处理的污泥压滤装置：包括泥浆池，管道、三通控制阀、夹箍、编织袋;将生化处理后的废水污泥通过污泥自重产生压滤将废水压滤出编织袋外，不仅省电、省力、省成本，还大大提高了压滤效力，也使老企业因地制宜改建和小钱办大事成为可能，有利于环境、资源的保护和持续发展。
权利要求书

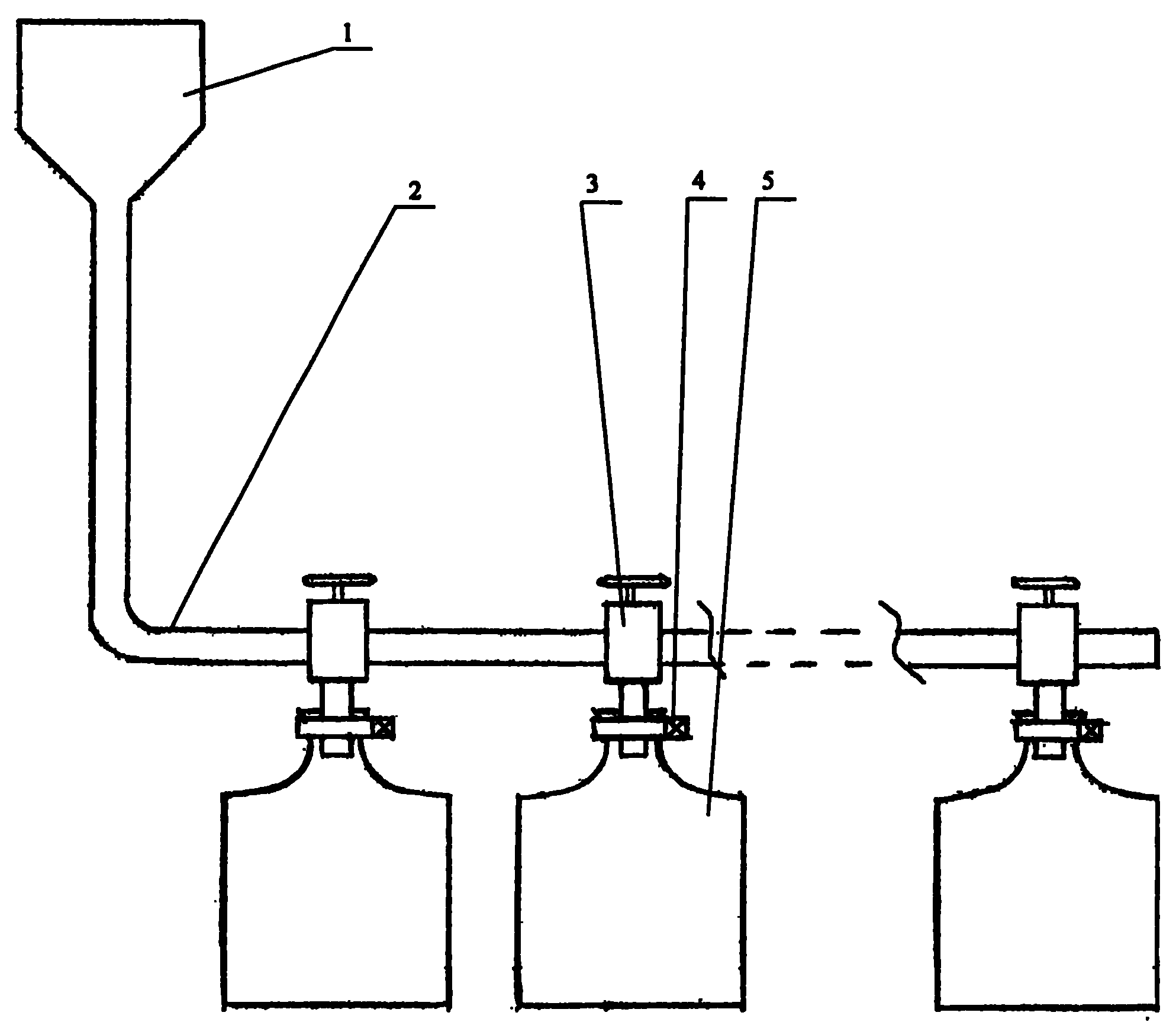

1.一种废水处理的污泥压滤装置，其特征在于包括泥浆池(1)，管道(2)、三 通控制阀(3)、夹箍(4)、编织袋(5);三通控制阀(3)前端通过管道(2) 与泥浆池(1)出口连通，三通控制阀(3)的下端通入编织袋(5)袋口内， 编织袋(5)袋口由夹箍(4)将其夹紧在三通控制阀(3)的下端上。
2.根据权利要求1所述一种废水处理的污泥压滤装置，其特征在于管道(2)上 可以装置多个三通控制阀(3)。
说明书
一种废水处理的污泥压滤装置
技术领域
本实用新型属于污水处理领域，尤其涉及纺织印染行业废水处理的装置。
背景技术
对于从事染色、整理的老企业(一般指已运行二十年以上)而言，因为 污水处理系统建成时间早，受当时技术条件的限制，大多采用一级生化处理， 生化处理过程中将产生较多的活性污泥，它们逐步进入污泥沉淀池里，如不 及时清理，将严重影响生化处理的过程和水质。传统的处理方法是加化学药 剂后，再经过压滤机压滤，这种方法耗能、耗费并且效率低下(每班仅压滤 出几袋污泥)，如果要改造必然要投入较多的场地和设备，这显然是老企业不 堪承受的。
发明内容
本实用新型为克服老企业污水处理活性污泥分离耗能、耗费又效率低下， 而改造废水处理系统费地、费财的缺陷而提供的一种废水处理的污泥压滤装 置。
本实用新型技术方案是一种废水处理的污泥压滤装置，其特征在于包括 泥浆池，管道、三通控制阀、夹箍、编织袋;三通控制阀前端通过管道与泥 浆池出口连通，三通控制阀的下端通入编织袋袋口内，编织袋袋口由夹箍将 其夹紧在三通控制阀的下端上。
依上所述一种废水处理的污泥压滤装置，其特征在于管道上可以装置多 个三通控制阀。
使用本实用新型提供的污泥压滤装置，不用加化学药剂，不用压滤机， 采用将废水污泥灌入编织袋内，通过污泥自重产生压滤形成排放污泥的新办 法，省电、省力、运行成本低，由于可无限制加装本实用新型提供的污泥压 滤装置，还大大提高了压滤效力。
