申请日2006.06.11
公开(公告)日2007.06.27
IPC分类号C02F9/04; C02F1/76
摘要
本实用新型属于污水处理领域，尤其涉及纺织印染行业的一种废水处理的装置。本实用新型为克服老企业污水处理排放不能稳定达标，改造废水处理系统费时、费地、费财的缺陷而提供的一种废水处理的化学处理装置：包括初级排放池、加药装置、加药三通阀、加药釜、反应釜、净水釜和排放口;经过生化处理的排放水通过进一步化学处理，使排放水的COD在原来的基础上再降15%以上，使水体清澈，各项指标低于国家规定的排放标准，水质已基本达到了生产用净水的标准，可循环用于生产，不仅大大节约了能源和资源，也使老企业因地制宜改建和小钱办大事成为可能，有利于环境、资源的保护和持续发展。
权利要求书

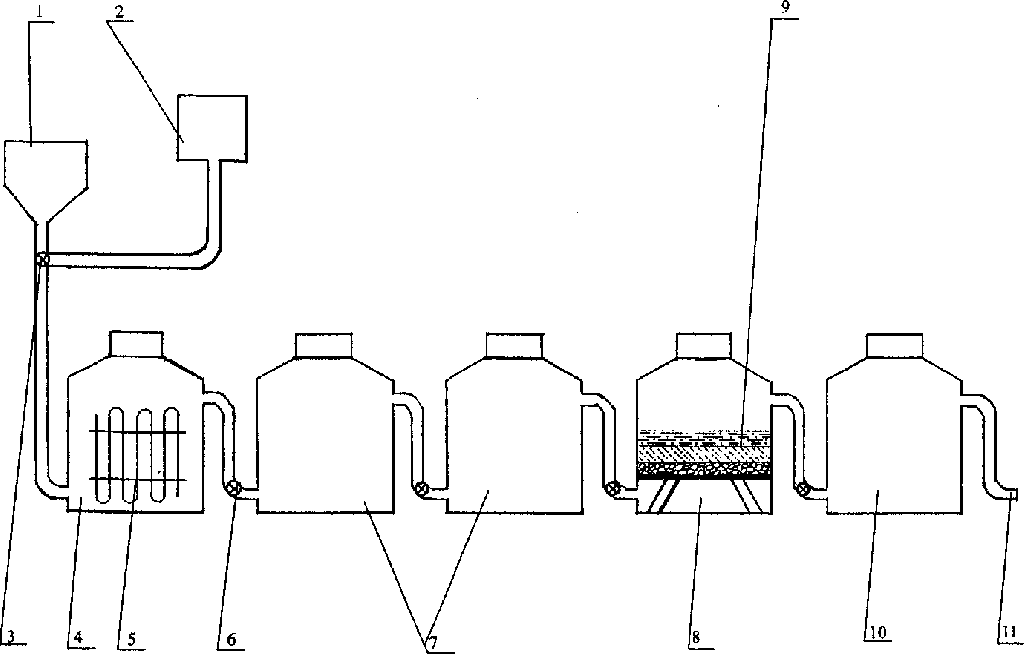

1.一种废水处理的化学处理装置，其特征在于包括初级排放池(1)、加药装置 (2)、加药三通阀(3)、加药釜(4)、反应釜(7)、净水釜(10)和排放口 (11);初级排放池(1)装置在加药三通阀(3)前端，加药装置(2)装置 在加药三通阀(3)侧端，加药釜(4)装置在加药三通阀(3)下端，加药三 通阀(3)分别与初级排放池(1)出口、加药装置(2)出口、加药釜(4) 进口通过管道连接，反应釜(7)装置在加药釜(4)后端，加药釜(4)出口 和反应釜(7)的进口依次通过管道连接，净水釜(10)装置在反应釜(7) 后端，净水釜(10)的进口与反应釜(7)出口通过管道连接，净水釜(10) 的出口与排放口(11)通过管道连接。
2.根据权利要求1所述一种废水处理的化学处理装置，其特征在于加药釜(4) 内有加热装置(5)，加热形式可以是太阳能、蒸汽或电加热。
3.根据权利要求1所述一种废水处理的化学处理装置，其特征在于可以是1-4 个反应釜(7)依次通过管道连接串接成组。
4.根据权利要求1所述一种废水处理的化学处理装置，其特征在于反应釜(7) 和净水釜(10)之间可以有过滤釜(8)，过滤釜(8)进口与反应釜(7)出 口通过管道连接，过滤釜(8)出口与净水釜(10)进口通过管道连接;过滤 釜(8)内有过滤填料(9)为卵石、石英砂和活性炭。
5.根据权利要求4所述一种废水处理的化学处理装置，其特征在于可以是1-2 个过滤釜(8)依次通过管道连接串接成组。
6.根据权利要求1、3、4或5所述一种废水处理的化学处理装置，其特征在于 加药釜(4)、反应釜(7)、过滤釜(8)、净水釜(10)连接管道间装置控制 三通阀(6)。
说明书
一种废水处理的化学处理装置
技术领域
本实用新型属于污水处理领域，尤其涉及纺织印染行业的废水处理。
背景技术
对于从事染色、整理的老企业(一般指已运行二十年以上)而言，因为 污水处理系统建成时间早，受当时技术条件的限制，大多采用一级生化处理。 时至今日，这些系统因使用年限已久，运行效率大大低于原设计的指标，污 水中的COD(化学需氧量)、SS(悬浮物)、BOD5(五日生化需氧量)和色度处 理难以做到稳定达标;原来设计常规生化处理的排放水，尽管COD、BOD5等指 标已达到了国家规定的排放标准，但色度指标会因为染色生产时产品颜色深 浅的变化无常而忽高忽低，比较难以掌握，如果重建污水处理系统 (ZL200410018253.8)，动辄需要上千万的经费，显然是老企业不堪承受的。
发明内容
本实用新型为克服老企业污水处理排放不能稳定达标，改造废水处理系 统费时、费地、费财的缺陷而提供的一种废水处理的化学处理装置。
本实用新型技术方案是一种废水处理的化学处理装置，其特征在于包括 初级排放池、加药装置、加药三通阀、加药釜、反应釜、净水釜和排放口; 初级排放池装置在加药三通阀前端，加药装置装置在加药三通阀侧端，加药 釜装置在加药三通阀下端，加药三通阀分别与初级排放池出口、加药装置出 口、加药釜进口通过管道连接，反应釜装置在加药釜后端，加药釜出口和反 应釜的进口依次通过管道连接，净水釜装置在反应釜后端，净水釜的进口与 反应釜出口通过管道连接，净水釜的出口与排放口通过管道连接。
依上所述的化学处理装置，其特征在于加药釜内有加热装置，加热形式 可以是太阳能、蒸汽或电加热。
依上所述的化学处理装置，其特征在于可以是1-4个反应釜依次通过管 道连接串接成组。
依上所述的化学处理装置，其特征在于反应釜和净水釜之间可以有过滤 釜，过滤釜进口与反应釜出口通过管道连接，过滤釜出口与净水釜进口通过 管道连接;过滤釜可以是1-2个依次串接组成，过滤釜内有过滤填料为卵石、 石英砂和活性炭。
依上所述的化学处理装置，其特征在于可以是1-2个过滤釜依次串接成 组。
依上所述的化学处理装置，其特征在于加药釜、反应釜、过滤釜、净水 釜连接管道间装置控制三通阀。
本实用新型采用化学处理装置处理后，使排放水的COD在生化处理过的 排放水的基础上再降15%以上，使水体清澈，各项指标低于国家规定的排放 标准，水质已基本达到了生产用净水的标准，可循环用于生产，不仅大大节 约了能源和资源，也使老企业因地制宜改建和小钱办大事成为可能，有利于 环境、资源的保护和持续发展。
