申请日2006.06.08
公开(公告)日2006.11.29
IPC分类号C02F1/00; C02F1/52; C02F1/467; C02F1/50; C02F1/66
摘要
全自动污水回用不排污的方法及其设备，由过滤器、凝聚箱、中和箱、杀菌洁水箱、脉冲式放电装置、流量计、除污泥机、污泥箱等组成，由电脑全自动控制各部件的工作，把过去的人工加药、人工冲洗、人工排污改为自动加药、自动冲洗、自动排污、并用电能杀菌、污泥送到煤厂做成蜂窝煤。
权利要求书
1、全自动污水回用不排污的方法及其设备，由过滤器、凝聚箱、中和箱、 杀菌洁水箱、脉冲式放电装置、流量计、除污泥机、污泥箱等组成，其特征在 于：全自动处理设备，由电脑全自动控制各部件的工作，把过去的人工加药、 人工冲洗、人工排污改为自动加药、自动冲洗、自动排污。
2、按权利要求1所述的方法及其设备，其特征在于：脉冲式放电核心装置， 在杀菌洁水箱内装有脉冲式放电装置，该装置用很短的时间进行脉冲式放电， 既能将污水内的细菌杀死，又减少了电能的消耗，而且脉冲式放电装置使水中 的污粒带电，在电荷的作用下，小污粒聚合成大污粒，很容易被过滤器滤掉。
3、按权利要求1所述的方法及其设备，其特征在于：多层迂回通道，杀菌 洁水箱用玻璃、塑料、玻璃钢等非金属材料做成长方体多层迂回通道，如图3， 污水从最上层通道连续流至最下层通道，受到化学药剂及脉冲式放电装置的电 磁波的双重作用，将流动污水中的细菌杀死，平衡酸碱度，除去有害物质，同 时促进污粒沉降。
说明书
全自动污水回用不排污的方法及其设备
技术领域：本发明涉及污水回用不排污的方法及其装置。
背景技术：凡是有入的地方就必须用水，就会产生污水，目前水资源短缺， 污水造成环境恶化已成为制约社会发展及危害人类健康的严重问题，我国对环 境保护、治理污水非常重视，成立了专业的环保及治污的机关，投入了大量的 资金治污，但如果不防污，不停止大量的污水排放，那么，治好后又污染，再 治，再污染，这样下去无论投入再多的资金，永远也治理不好时时排放的污水 对环境的污染。要治污，首先必须不排污，把生产、生活产生的污水立即处理 干净，达到不污染环境的排放标准后才能排放，之后，再对已污染了的环境进 行治理，治理好后不再被污染，才能起到治污的效果。
人类用水的地方很多，例如：食用、生活洗涤、冲厕、拖地、绿化，街道 洒水、洗车、灌溉、养鱼、鸭、鹅，建筑用水，工业生产用水等等，各种不同 的用途对水质都有不同的要求，而现在很多地方都用机器水，造成供不应求， 如果把现有的机器水仅用于食用、洗碗、洗澡，而将现有的污水处理后达到各 行业的使用标准的回用水供给各行业使用不再用机器水，那么，现有的机器水 就够用了，而回用水的造价远低于机器水。这样，各行业的用水成本将会降低， 各种污水立即处理成回用水，不再排污，环境才会得到保护，为了节水和环保， 数十年来，人类做了大量的研究工作，申报了许多专利，生产了许多处理污水 的设备，现有许多专利已被终止了专利权，例如：ZL85103841，ZL86108307、 ZL87101825、ZL88103355.3，ZL89105510.X，ZL90102801.0，ZL91102457.3， ZK92102266.2，ZL93100832.8，ZL94102600.0，ZL95106299.9，ZL96103295.2， ZL97107234.5，ZL98102170.0，ZL99112061.2。这些专利，为人类贡献了下列 污水处理技术，供给大家免费使用。
①过滤技术：A、用筛网滤除体积较大的固体、胶体及悬浮物;B、用好气 性生物膜过滤微小的悬浮物;C、ZL91102457.3用以粗砂、耕作土、草炭等为 原料配制成的人工土过滤;D、ZL93100832.8用铁碳絮凝床过滤;E、用活性炭 过滤。
②析出技术：A、用化学药剂与溶解于水的有害物产生化学变化，使之从水 中析出;B、用活性炭吸附溶于水的色素，使之从水中析出，并附于活性炭上; C、用微生物吃掉溶解于水的有害物;D、用化学药物中和不平衡的酸、碱，使 PH值居中;E、ZL92102266.2用Mg(OH)2吸附COD和色度，使之从污水中析 出。
③杀菌技术：A、用化学药剂杀菌;B、用电磁波杀菌、C、用有益菌消灭有 害菌。
④沉降技术：A、在污水中加入絮凝剂、助凝剂，使微小的悬浮物凝聚成大 颗粒沉降;B、电解沉降，ZL85106939A用电解法使悬浮物带电，互相吸引凝聚 成大颗粒沉降;C、ZL94102600.0用细菌降解污物沉降;D、用粉煤灰和絮凝剂 混合后处理污水，ZL90100567.3用粉煤灰净化污水，加速污水中悬浮微粒的沉 降。
⑤曝气技术：A、用曝气装置赶走水中的氨氮分子;B、超微曝气技术使得 供气效率高，微生物生长快、活力强，废水经过微生物膜充填层时，在微生物 的作用下发生降解作用。
⑥污泥处理：A、运到农田直接当肥料使用;B、运到有机肥厂加工成价值 更高的有机肥;C、排入下水道;D、填埋;E、作为材料与其它材料一起制成砖 块。
⑦自动加药：ZL90108868.4利用文式管与主管线液流保持同步按比例自动 加药。
⑧自动反冲洗：ZL90108868.4自动反冲洗滤料，使过滤器不被污物堵塞， 自动保持过滤器的畅通。
发明内容：本发明是在充分吸收上述已被终止了专利权的专利技术的基础 上发明了下列技术：

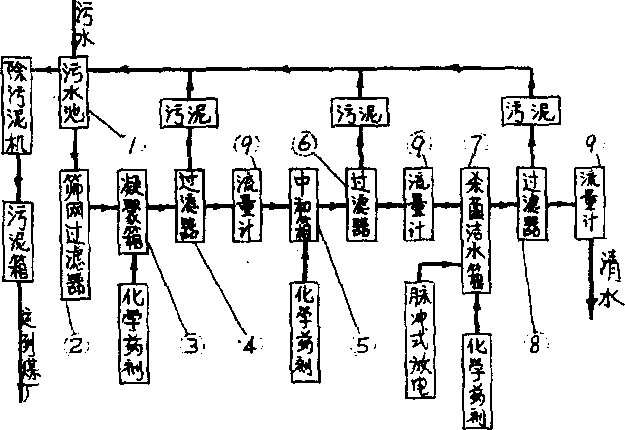

①全自动化系统。本发明的各种设备、部件用电脑自动控制，A、自动加药 处理污水，药液与污水保持同步，按比例流进凝聚箱、中和箱及杀菌洁水箱;B、 自动反冲洗，污泥自动流入污水池集中清除;C、用除污泥机自动清除污水池中 的污泥;D、自动报警，当药快用完需添加药剂时及设备出现故障时，电脑就发 出警报，通知维修人员前来处理，如图1、图2。
②用脉冲式放电装置处理污水，其作用是：A、杀菌，众所周知，电磁波能 将人畜击毙，用电磁波杀菌更是快速、彻底，很多专利用电解法、用微波杀菌， 可以将细菌杀死，但耗电太多，成本高，本专利用脉冲式放电杀菌，用电时间 短，既可以将细菌杀死，耗电又很少，成本低;B、凝聚污水中的微粒，加速沉 淀，脉冲式放电的电能在杀死细菌的同时，使微粒带电，带电的微粒会产生吸 力，小微粒吸在一起变成大颗粒，加快了沉淀的速度。
③杀菌洁水箱用玻璃、塑料、玻璃钢等非金属材料做成长方体多层迂回通 道，如图3，箱体体积小，而通道很长，污水从最上层通道连续流到最下层通道 时，受到脉冲式放电装置的电磁波的作用将流动污水中的细菌杀死，同时促进 污泥沉降。
④污泥做蜂窝煤，变废为宝。在城市污水中，主要是屎、尿、菜、饭、洗 澡、洗衣等产生的污物，它们都是可燃烧的有机物。用除臭剂除去异味后，可 与煤灰、黄泥等混合，制成蜂窝煤。
