申请日2006.06.08
公开(公告)日2007.12.12
IPC分类号F24H4/04
摘要
本发明公开了一种洗浴废水余热循环利用装置，包括通过管道依次连接蒸发器、压缩机、冷凝器和膨胀阀构成的热泵循环系统，所述洗浴废水余热循环利用装置还包括与贮存洗浴热水的热水箱连通的加热水箱和可收集洗浴废水的集水箱，所述蒸发器设置于集水箱内，所述冷凝器设置于加热水箱内。本发明将洗浴废水中所携带的热量进行回收利用，有效缩短了洗浴用水的加热时间。
权利要求书

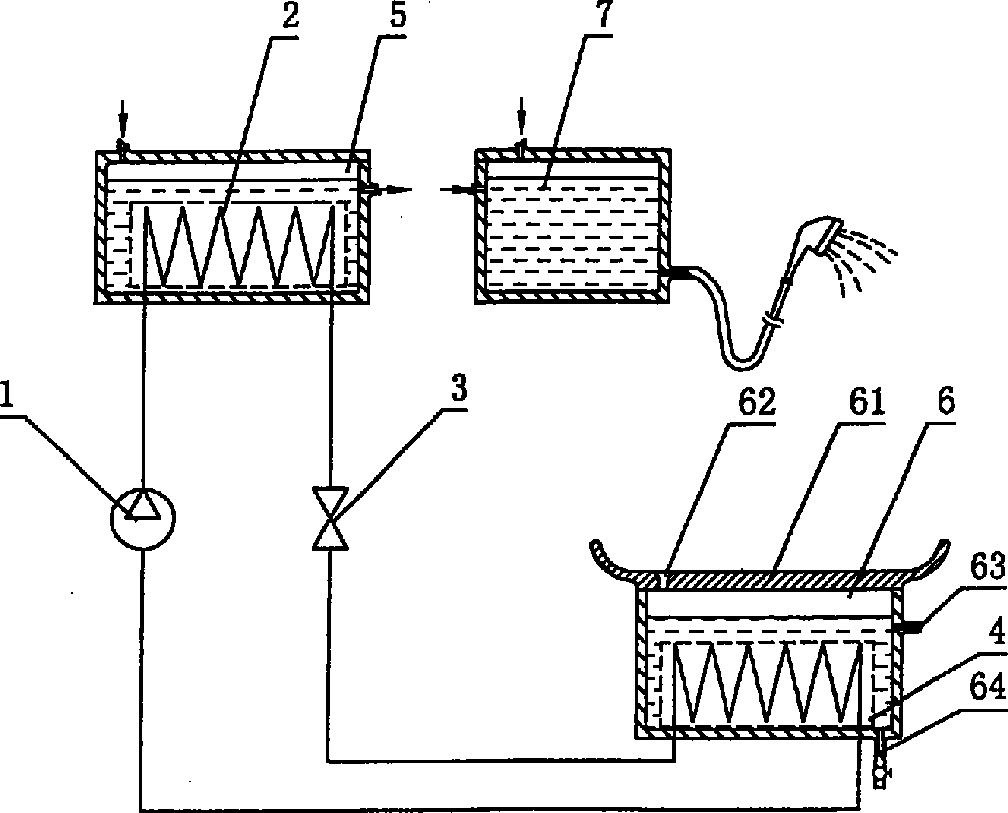

1、洗浴废水余热循环利用装置，包括通过管道依次连接蒸发器(4)、压缩 机(1)、冷凝器(2)和膨胀阀(3)构成的热泵循环系统，其特征是：所述洗浴 废水余热循环利用装置还包括与贮存洗浴热水的热水箱(7)连通的加热水箱(5) 和可收集洗浴废水的集水箱(6)，所述蒸发器(4)设置于集水箱(6)内，所述 冷凝器(2)设置于加热水箱(5)内。
2、根据权利要求1所述的洗浴废水余热循环利用装置，其特征是：所述集 水箱(6)上设有集水盘(61)，集水盘(61)和集水箱(6)之间设有通水孔(62)。
3、根据权利要求1或2所述的洗浴废水余热循环利用装置，其特征是：所 述集水箱(6)的上部设有出水管(63)，底部设有排水管(64)，排水管(64) 上设有阀门。
说明书
洗浴废水余热循环利用装置
技术领域
本发明涉及一种卫生洗浴装置，尤其是涉及一种可对洗浴废水中所含余热重 新进行回收利用的洗浴废水余热循环利用装置。
背景技术
随着生活水平的日益提高，洗浴用具在人们的日常生活中应用的越来越多， 人们对卫生热水的需求也越来越大，而现在为洗浴用具提供热水的方式主要有电 加热热水器，与市政热水网连接集中供热水，燃气加热水器，太阳能热水器等。 其中，与市政热水网连接集中供热水虽然可以即时使用，但是安装麻烦，用户的 费用高，并且使用不便;相对于与热水网连接集中供热水，电加热热水器，燃气 加热水器，太阳能热水器使用较为便利，可以按人们自己的需要进行安装设计， 但是，这些热水器在使用时，如果使用时间过长，用水过多，则均会出现水加热 不及时造成人们的洗浴用水温度降低的现象，这对人们的洗浴带来了极大的不 便。而人们在进行洗浴的时候，洗浴后的洗浴废水中含有大量的热量，如当进入 热水器中的水在被加温前的水温为5～15℃，而加热后洗浴用水温度为45～50℃ 时，洗浴后的洗浴废水的温度可达35～45℃，即洗浴后的废水中所带走消耗的热 量高达热水器产生的热量的70%左右，洗浴后废水中所含有的这些热量随着洗浴 废水的排走被白白浪费掉，这不仅增大了热水器的工作负荷，而且也增大了热水 器对能源的消耗。
发明内容
本发明要解决的技术问题是提供了一种洗浴废水余热循环利用装置，它能够 将洗浴废水中所携带的热量进行回收利用，从而有效的缩短了洗浴用水的加热时 间，降低了热水器的工作负荷和对能源的消耗。
为解决上述技术问题，本发明的技术方案是：洗浴废水余热循环利用装 置，包括通过管道依次连接蒸发器、压缩机、冷凝器和膨胀阀构成的热泵循环系 统，所述洗浴废水余热循环利用装置还包括与贮存洗浴热水的热水箱连通的加热 水箱和可收集洗浴废水的集水箱，所述蒸发器设置于集水箱内，所述冷凝器设置 于加热水箱内。
作为一种改进，所述集水箱上设有集水盘，集水盘和集水箱之间设有通水孔。
作为进一步的改进，所述集水箱的上部设有出水管，底部设有排水管，排水 管上设有阀门。
采用上述结构洗浴废水余热循环利用装置，通过设有与贮存洗浴热水的热水 箱连通的加热水箱和可收集洗浴废水的集水箱，以及由蒸发器、压缩机、冷凝器 和膨胀阀构成的热泵循环系统，将蒸发器设置于集水箱内，冷凝器设置于加热水 箱内，利用蒸发器由工质吸收集水箱内洗浴废水中所携带的热量，而通过冷凝器 将工质由集水箱处吸收来的热量释放以对加热水箱内的水进行加热，加热后的水 进入到贮存洗浴热水的热水箱内供人们直接使用或进行温度调整后使用，从而缩 短了热水器对水的加热时间，降低了热水器的工作负荷和对能源的消耗，方便了 人们对热水器的使用。集水箱上设有的集水盘，方便了集水箱对洗浴废水的收集 利用。
