申请日2006.06.08
公开(公告)日2007.07.18
IPC分类号F16L55/24
摘要
防堵塞污水管接头实用新型属管道中的污水管道领域。适用于居民住宅楼、办公楼、公共场所的污水管道。本实用新型主要技术是在方管上用螺钉固定一个旁通流槽，在方管上开一个溢水口和一个流水口，在方管里的凸台上放一个篦筐，在篦筐处的方管上开一个取篦筐的口，在口上用螺钉固定一块盖板，在溢水口的上方旁通流槽上装一根转轴，转轴上固定一块摆动板，在溢水口的下方旁通流槽上装一根摇把轴，轴上固定一块挡水板，在溢水口的上方的方管上用螺钉固定一块篦子板。本实用新型主要优点是：当污水管道被堵塞的，污水不会溢出，同时能够提醒用户及时清理与维修污水管道。
权利要求书

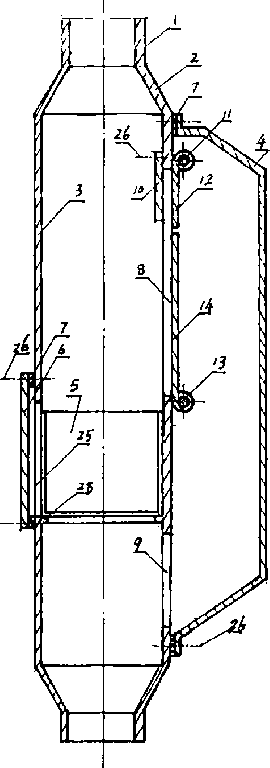

1、一种防堵塞污水管接头，其特征在于：在方管(3)上用螺钉(26) 固定一个旁通流槽(4)，在方管(3)上开一个溢水口(8)和一个流水口 (9)，在方管(3)里的凸台(28)上放一个篦筐(5)，在篦筐处的方管 上开一个取篦筐的口(25)，在口(25)上用螺钉(26)固定一块盖板( 6)，在溢水口(8)的上方旁通流槽(4)上装一根转轴(11)，转轴上固 定一块摆动板(12)，在溢水口(8)的下方旁通流槽(4)上装一根摇把 (21)轴(13)，轴上固定一块挡水板(14)，在溢水口(8)的上方的方 管(3)上用螺钉(26)固定一块篦子板(10)。
2、根据权利要求1所述的一种防堵塞污水管接头，其特征在于：在转轴 (11)的两端用挡圈(20)固定在旁通流槽上，摇把轴(13)的两端用挡圈 (20)固定在旁通流槽上，用螺钉(26)固定碗形压盖(22)和防漏垫( 23)于旁通流槽(4)上，转轴(11)、摇把轴(13)上用卡环(27)固定 一个锥碗状胶套(17)的一端，胶套的另一端用压环(18)和螺钉(26)固 定在旁通流槽(4)上。
3、根据权利要求1所述的一种防堵塞污水管接头，其特征在于：在转轴 (11)的轴端上固定一根杆(19)，杆的端头上装一个触头(24);在转轴 (11)上固定一根拨杆(15)，在旁通流槽(4)内壁上固定一根弹簧( 16)。
4、根据权利要求1所述的一种防堵塞污水管接头，其特征在于：旁通流 槽(4)、盖板(6)与方管(3)之间有防漏垫(7)。
说明书
防堵塞污水管接头
一、技术领域：本实用新型属管道中的污水管道领域。
二、背景技术：居民住宅楼、办公楼、及其他公共场所都设有卫生间， 有卫生间的就有排污水的管道。污水管道有的是铸铁管道，有的是塑料管 道，这些管道都是圆的，管道上只设有U型弯头，是防止臭气益出用的，而 没有防止堵塞用的设施。由于污水管道没有防堵塞的设施，往往这些管道被 一些不小心掉入的纺织品、塑料袋及不易冲碎的卫生纸堵塞，堵塞后污水四 溢，弄得房间臭气熏天、乱七八糟。污水管道上虽然设有检查口，这些检查 口只有管道被堵塞后，污水溢出时，这些检查口才起到作用，不能事先知道 污水管道要堵塞，预先进行清理污水管道，因此对现有污水管道的管件要重 新进行研究和设计，防止污水溢出。
三、发明内容：
本实用新型的目的就是要在污水管道上设计一种能防止污水溢出的防堵 塞污水管接头。
本实用新型解决技术问题所采用的技术方案是：在方管上用螺钉固定一 个旁通流槽，在方管上开一个溢水口和一个流水口，在方管里的凸台上放一 个篦筐，篦筐处的方管上开一个取篦筐的口，在口上用螺钉固定一块盖板， 在溢水口的上方旁通流槽上装一根转轴，转轴上固定一块摆动板，在溢水口 的下方旁通流槽上装一根摇把轴，轴上固定一块挡水板，在溢水口的上方的 方管上用螺钉固定一块篦子板。
本实用新型有益效果是：当污水管道被堵塞时，污水不会溢出，同时能 够知道污水管道已堵塞，提醒用户及时清理与维修污水管道。
