申请日2006.05.22
公开(公告)日2008.01.02
IPC分类号B01D21/02
摘要
本实用新型提供了一种水处理用斜管片材，属于水处理技术领域。它解决了现有的水处理用斜管运输及组装不便，使用稳定性差的问题。本水处理用斜管片材，所述的片材呈直条形，且向一侧凹入并形成片材的外侧面和内侧面，在片材的外侧面沿纵向平行设有两条插接部一，在片材的两条纵向边沿设有插接部二;片材的插接部一具有与相同形状的另一片材的插接部二相连接的插接机构。片材上的插接部一与另一个片材的插接部二连接，而其上的插接部二与第三个片材的插接部一连接，依次类推，将若干个片材连接在一起组成斜管。本水处理用斜管片材结构简单、运输和组装方便、使用稳定性高、净化效率高。
权利要求书

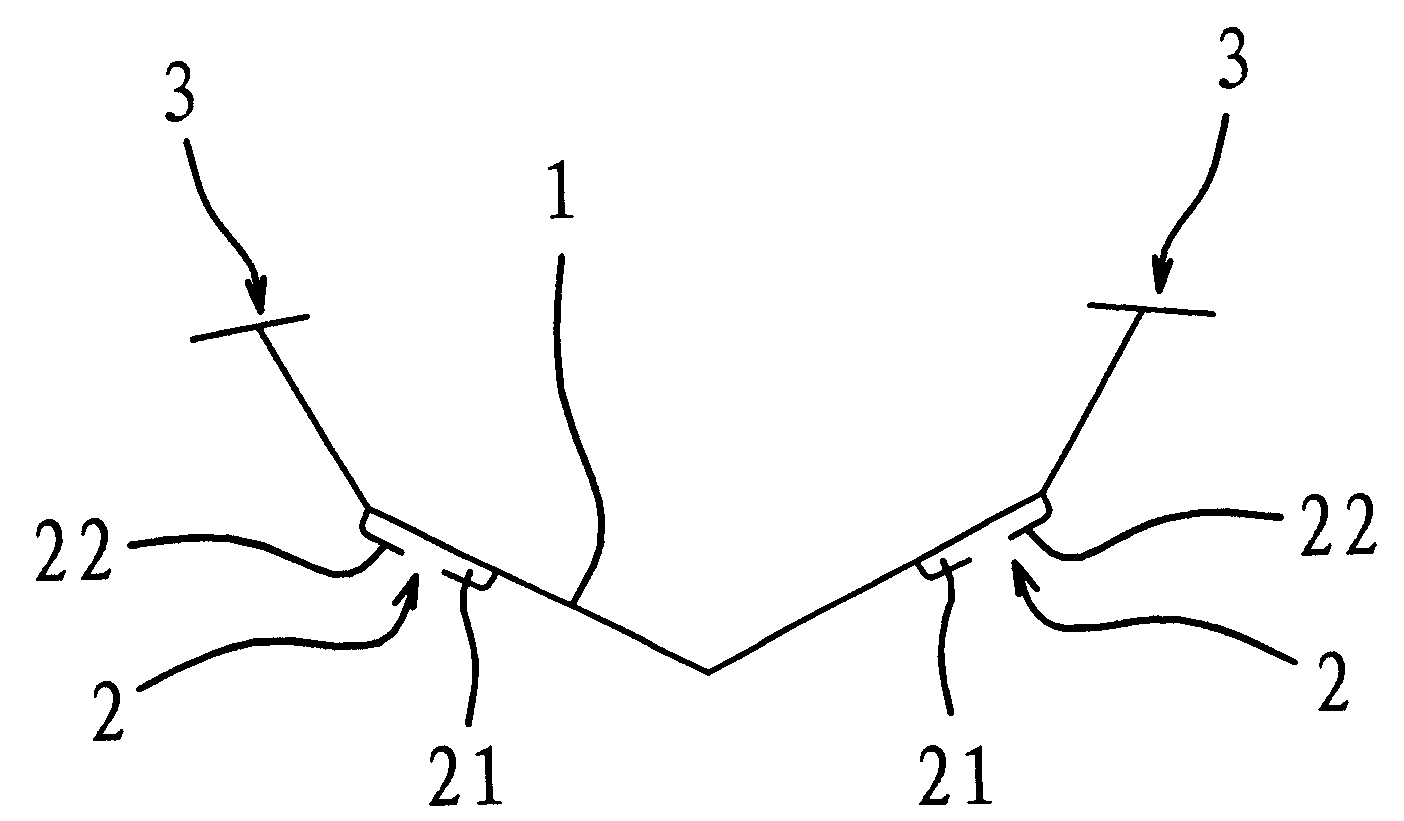

1、一种水处理用斜管片材，其特征在于，所述的片材(1) 呈直条形，且向一侧凹入并形成片材的外侧面和内侧面，在片材 (1)的外侧面沿纵向平行设有两条插接部一(2)，在片材(1) 的两条纵向边沿设有插接部二(3);片材(1)的插接部一(2) 具有与相同形状的另一片材(1)的插接部二(3)相连接的插接 机构。
2、根据权利要求1所述的水处理用斜管片材，其特征在于， 所述的插接机构是带直槽(21)插接部一(2)和横截面呈T字形 的插接部二(3)，所述的直槽(21)槽口处带有向其内侧伸出的 挡沿(22)。
3、根据权利要求1所述的水处理用斜管片材，其特征在于， 所述的插接机构是带直槽(21)插接部二(3)和横截面呈T字形 的插接部一(2)，所述的直槽(21)槽口处带有向其内侧伸出的 挡沿(22)。
4、根据权利要求1或2或3所述的水处理用斜管片材，其 特征在于，所述的两条插接部一(2)对称的设置在片材(1)的 外侧面。
5、根据权利要求1或2或3所述的水处理用斜管片材，其 特征在于，所述的片材(1)的横截面由四条直线段依次连接而成， 其相邻两条直线段沿同一侧形成一个钝角，且首尾两条直线段不 相连。
6、根据权利要求5所述的水处理用斜管片材，其特征在于， 所述的插接部一(2)位于所述的片材(1)外侧面的两个角部处。
7、根据权利要求5所述的水处理用斜管片材，其特征在于， 所述的插接部二(3)位于所述的片材(1)的两边沿上。
8、根据权利要求1或2或3所述的水处理用斜管片材，其 特征在于，所述的片材(1)的横截面呈U形或半圆形。
9、根据权利要求1或2或3所述的水处理用斜管片材，其 特征在于，所述的片材(1)是由塑料材料制成。
说明书
一种水处理用斜管片材
技术领域
本实用新型属于水处理技术领域，涉及一种利用安装在沉降 槽内的絮凝层水处理时所用的斜管，特别是组成斜管的片材。
背景技术
由斜管构成沉淀池或沉降槽内的絮凝层处理水技术已被普遍 采用，如，在给水和污水处理净化工艺中，斜管安装在固液澄清 沉淀分离的工艺段，也可以作配水整流和悬浮颗粒的加速絮凝沉 淀装置等使用。常见的斜管其横截面为六边形、菱形等。通常， 上述的斜管组合是采用线粘结的方式，如胶水粘结、电热粘结等。 通过上述工艺组合而成的块体斜管占用过多空间，运输显得不方 便。同时，在安装现场对斜管进行组合时，需要使用粘结工具， 也显得很不方便，且提高成本等。
另外，采用粘结的方式其连接牢固性不高，并且受其自身形 状结构的限制，在使用过程中对沉淀下的积泥、滑泥排放困难， 使用一段时间后积泥对斜管施加的重力会使斜管变形、断流而影 响斜管的正常使用。甚至会造成粘结处脱裂，导致斜管无法使用。
发明内容
本实用新型的目的是针对现有的水处理用斜管所存在的上述 问题提供一种水处理用斜管片材，使它具有结构简单，组装方便， 稳定性高等特点。
本实用新型的目的可通过下列技术方案来实现：一种水处理 用斜管片材，其特征在于，所述的片材呈直条形，且向一侧凹入 并形成片材的外侧面和内侧面，在片材的外侧面沿纵向平行设有 两条插接部一，在片材的两条纵向边沿设有插接部二;片材的插 接部一具有与相同形状的另一片材的插接部二相连接的插接机 构。
在使用时，只要将若干个片材连接在一起组成斜管，斜管装 设于沉淀池中即可。具体而言，片材上的插接部一与另一个片材 的插接部二连接，而其上的插接部二与第三个片材的插接部一连 接，依次类推，将若干个片材连接在一起组成斜管。
在上述的水处理用斜管片材中，所述的插接机构是带直槽插 接部一和横截面呈T字形的插接部二，所述的直槽槽口处带有向 其内侧伸出的挡沿。通过这样的结构，横截面呈T字形的插接部 二与另一个片材的插接部一连接，插接部一直槽端口处的挡沿将 插接部二的T字形部分卡住，使连接在一起的插接部一与插接部 二不能脱离，从而将两个片材牢牢的连接在一起。当然，连接在 一起的两个片材还可连接其它片材，显然，这样就把若干个片材 牢牢的连接在一起，组装成技术设计所需的块体斜管。
作为另一种方案，在上述的水处理用斜管片材中，所述的插 接机构是带直槽插接部二和横截面呈T字形的插接部一，所述的 直槽槽口处带有向其内侧伸出的挡沿。通过这样的结构也能够将 片材牢牢的连接在一起。
在上述的水处理用斜管片材中，所述的两条插接部一对称的 设置在片材的外侧面。通过这样的结构使得连接在一起的片材整 齐。
在上述的水处理用斜管片材中，所述的片材的横截面由四条 直线段依次连接而成，其相邻两条直线段沿同一侧形成一个钝角， 且首尾两条直线段不相连。通过这样的结构，使得组合而成的斜 管对水净化的导流性较好。
在上述的水处理用斜管片材中，所述的插接部一位于所述的 片材外侧面的两个角部处。
在上述的水处理用斜管片材中，所述的插接部二位于所述的 片材的两边沿上。
在上述的水处理用斜管片材中，所述的片材的横截面呈U形
在上述的水处理用斜管片材中，所述的片材的横截面呈U形 或半圆形。
在上述的水处理用斜管片材中，所述的片材是由塑料材料制 成。
利用本水处理斜管片材组装成的斜管可用于水工业行业给水 或污水处理、海水淡化、预净化、工业水处理中水回用等水处理 领域中。
与现有技术相比，本水处理用斜管片材由于在其上设置带有 插接部一和插接部二的机械机构，通过它们与其它的片材上的这 种机械机构相连接从而组成斜管。因此，斜管可现场组装，组装 比较方便并节约了大量的组装和运输成本。同时，片材上的机械 机构为呈直槽和呈T字形的两个插接部，可以看出，它的结构比 较简单，安装维修十分方便，具有良好的经济效益和社会效益。
另外，通过带挡沿的直槽与T字形头部连接，其连接牢固性 比较高，使用过程中不会出现脱落现象。因此，本片材组成的斜 管稳定性较高。
当然，由于斜管片材呈U形或半圆形等形状，因此该斜管片 材相对于现有的六角形结构的片材，片材与片材之间的距离明显 较短。显然，片与片之间的间矩小，缩短了沉淀时间，提高了净 化效率。
